Pellicola ITO e vetro ITO nei touch screen resistivi a 4 fili: selezione dei materiali e prestazioni

Le prestazioni del pannello a sfioramento non dipendono solo dal controller o dal software in esecuzione dietro il display. I materiali all'interno del pannello a sfioramento influiscono anche sull'affidabilità del rilevamento degli input, sulla capacità di resistere all'uso ripetuto e sulla coerenza delle sue prestazioni in diversi ambienti di lavoro. Per i produttori di apparecchiature, comprendere queste scelte di materiali è una parte importante della progettazione di un'interfaccia touch affidabile.

In un touch screen resistivo a quattro fili, l'ossido di indio-stagno (ITO) fornisce le superfici conduttive necessarie per rilevare il tocco attraverso la pressione fisica. Gli strati conduttivi possono essere disposti utilizzando pellicola ITO e vetro ITO o due pellicole rivestite con ITO, a seconda del design del pannello. Ciascuna struttura ha caratteristiche che influenzano la costruzione meccanica, le prestazioni della superficie e i requisiti di integrazione. La scelta della giusta configurazione aiuta i progettisti delle apparecchiature ad adattare il pannello a sfioramento all'applicazione prevista anziché fare affidamento solo sulle dimensioni dello schermo.

Comprendere la pellicola ITO e il vetro ITO nei pannelli touch resistivi

ITO è un materiale conduttivo trasparente ampiamente utilizzato nei componenti sensibili al tocco. Consente a una superficie di trasmettere la luce visibile fornendo allo stesso tempo le proprietà elettriche necessarie per rilevare il contatto. In un pannello touch resistivo a quattro fili, due strati conduttivi sono separati da un piccolo spazio. Quando un utente preme lo schermo, gli strati entrano in contatto, consentendo al controller di determinare la posizione del tocco dalle variazioni della tensione elettrica.

Una struttura comune combina una pellicola rivestita di ITO con uno strato di vetro rivestito di ITO. Un altro utilizza la pellicola ITO su entrambe le superfici conduttive. Sebbene entrambe le disposizioni seguano lo stesso principio di rilevamento resistivo di base, la loro costruzione fisica differisce.

Uno strato di pellicola ITO fornisce una superficie conduttiva flessibile che può deformarsi sotto pressione. Uno strato di vetro ITO fornisce una base rigida che supporta la struttura del pannello. La combinazione pellicola-vetro è quindi un'opzione pratica per le apparecchiature che richiedono un supporto solido e una superficie superiore sensibile alla pressione.

Una costruzione film-film utilizza substrati flessibili su entrambi i lati. La sua idoneità dipende dai requisiti meccanici dell'apparecchiatura, dal trattamento superficiale e dalle condizioni operative previste. Nessuna delle due strutture dovrebbe essere trattata come universalmente superiore; la scelta appropriata dipende dal design completo del pannello a sfioramento.

Per gli acquirenti che valutano un touch screen resistivo da 10,4 a 22 pollici (4 fili) , la conferma della struttura a strati in fase di specifica aiuta a prevenire discrepanze tra il pannello touch e l'involucro dell'apparecchiatura.

In che modo la struttura del materiale influisce sulle prestazioni tattili

Gli strati conduttivi lavorano insieme per registrare l'input fisico, ma le prestazioni complessive del pannello dipendono anche dalla qualità dei materiali, dai collegamenti elettrici, dalla spaziatura e dall'assemblaggio.

Nel funzionamento normale, la pressione porta le superfici conduttrici a contatto in un punto particolare. Il controller misura le variazioni elettriche risultanti e le converte in coordinate. Il comportamento elettrico stabile e la costruzione meccanica coerente aiutano il sistema a registrare l'input in modo prevedibile.

Diversi fattori meritano attenzione durante la valutazione tecnica:

• Consistenza dello strato conduttivo: le variazioni nel rivestimento conduttivo possono influenzare il comportamento elettrico attraverso l'area attiva.

• Spaziatura degli strati: la separazione tra le superfici conduttive deve consentire il normale funzionamento evitando contatti indesiderati quando lo schermo non viene premuto.

• Condizioni della superficie: graffi, contaminazione e difetti di rivestimento possono influire sull'utilizzabilità e compromettere le condizioni di servizio previste.

• Incollaggio e allineamento: un assemblaggio incoerente può portare a prestazioni irregolari o difetti visibili.

• Compatibilità del controller: il pannello a sfioramento deve funzionare con il controller selezionato e la configurazione di ingresso del sistema host.

Questi fattori dovrebbero essere valutati insieme piuttosto che trattare la selezione del materiale ITO come una decisione isolata. Un substrato ben scelto non può compensare un incollaggio inadeguato, impostazioni del controller inadeguate o una struttura di montaggio progettata in modo errato.

Strutture di film e vetro e film e film: differenze pratiche

La scelta tra la costruzione in pellicola e vetro e quella in pellicola e pellicola dovrebbe iniziare con i requisiti meccanici dell'apparecchiatura finita.

La struttura in pellicola e vetro fornisce un supporto in vetro rigido e uno strato conduttivo superiore flessibile. Questa disposizione è comunemente presa in considerazione quando i progettisti necessitano di una struttura del pannello stabile con input tattile basato sulla pressione. Il substrato di vetro crea anche requisiti specifici in termini di spessore, manipolazione e supporto meccanico.

La costruzione film-film utilizza substrati flessibili su entrambi i lati. A seconda del progetto, potrebbe essere appropriato per progetti con diverse priorità meccaniche o strutturali. Tuttavia, la sua flessibilità non lo rende automaticamente più durevole o adatto a ogni tipo di recinzione.

Nel confrontare i due, gli sviluppatori di apparecchiature dovrebbero considerare le seguenti domande:

• L'installazione richiede un supporto rigido o un particolare livello di flessibilità strutturale?

• Quali sono gli spessori consentiti del pannello e le tolleranze di montaggio?

• La superficie tattile sarà esposta a contatti ripetuti, pulizia o potenziale abrasione?

• Il progetto richiede una finitura opaca, un trattamento antiriflesso o un trattamento anti-anello Newton?

• Esistono requisiti ottici o elettrici specifici che devono essere verificati prima della produzione?

Le risposte aiutano a restringere la costruzione appropriata e a identificare quali dettagli necessitano di conferma con il produttore. La selezione del materiale dovrebbe basarsi sull'assemblaggio completo piuttosto che sul presupposto che un substrato sia migliore in tutte le circostanze.

Rivestimenti superficiali e protezione contro l'usura quotidiana

Gli strati ITO sono solo una parte del sistema materiale. La superficie esterna influenza anche le prestazioni di un touch screen resistivo durante il funzionamento quotidiano.

Il contatto ripetuto con le dita, l'inserimento dello stilo, la pulizia e il contatto accidentale con gli oggetti circostanti possono influenzare gradualmente la superficie tattile. Un rivestimento duro adeguato aiuta a contrastare l'usura superficiale, mentre è possibile selezionare una finitura opaca o un trattamento antiriflesso in base ai requisiti visivi e operativi dell'apparecchiatura.

La serie Touchscreen resistivo da 10,4 a 22 pollici (4 fili) offre un'opzione di trattamento superficiale che prevede un rivestimento duro opaco e un trattamento dell'anello anti-Newton. Queste caratteristiche rispondono a diverse preoccupazioni: il rivestimento duro è associato alla protezione della superficie, mentre il trattamento dell'anello anti-Newton aiuta a ridurre gli schemi di interferenza che possono apparire tra superfici ravvicinate.

La specifica del prodotto identifica anche la durezza della matita di 3H secondo ASTM D3363. La durezza della matita è un'indicazione basata su test della resistenza alla marcatura superficiale in condizioni definite. Non deve essere interpretato come una garanzia contro ogni tipo di graffio, impatto o metodo di pulizia abrasivo.

Per le apparecchiature utilizzate in aree di produzione, laboratori o ambienti commerciali, quando si specifica la finitura superficiale è necessario considerare il metodo di pulizia previsto e la frequenza di contatto. Gli acquirenti devono inoltre confermare se la finitura richiesta è standard o deve essere personalizzata per il progetto.

Condizioni ambientali e sigillatura dei pannelli

I touch panel industriali possono essere installati in ambienti in cui sono presenti polvere, olio, acqua o umidità. Queste condizioni rendono importante la progettazione complessiva del pannello, in particolare quando l'interfaccia touch fa parte di un quadro elettrico o di una macchina chiusa.

La tecnologia touch resistiva rileva l'input attraverso la pressione, il che può essere utile per le apparecchiature che devono accettare diverse forme di input fisico. Tuttavia, la capacità di operare in un ambiente contaminato non dipende solo dal principio di rilevamento. Le condizioni della superficie, la sigillatura, l'installazione, il percorso dei cavi e il design dell'involucro contribuiscono tutti al risultato finale.

Le informazioni sul prodotto per la serie a quattro fili di GreenTouch identificano le opzioni di tenuta associate ai requisiti NEMA 4, 4X e 12. Gli acquirenti devono confermare l'esatta configurazione del modello, la disposizione di montaggio e la documentazione di test o conformità applicabile prima di specificare un livello di protezione per l'apparecchiatura finita. La capacità dichiarata di un pannello a sfioramento non deve essere considerata automaticamente come certificazione dell'intera macchina o dell'involucro.

La personalizzazione ambientale può includere anche requisiti di alta temperatura, elevata umidità e anti-UV. Questi dovrebbero essere discussi nelle prime fasi del processo di progettazione in modo che il produttore possa confermare i requisiti di costruzione, materiali e convalida disponibili.

Adattamento delle dimensioni dello schermo al design dell'apparecchiatura

La costruzione dei materiali è solo una parte della scelta del pannello touch. Le dimensioni e le proporzioni dello schermo devono inoltre adattarsi al layout meccanico e all'interfaccia utente dell'apparecchiatura.

La gamma GreenTouch copre molteplici dimensioni da circa 10,4 pollici a 22 pollici, con configurazioni disponibili nei rapporti d'aspetto 4:3, 16:9 e 16:10. Le opzioni comuni includono pannelli da 10,4 pollici, 12,1 pollici, 15 pollici, 17 pollici, 19 pollici, 21,5 pollici e 22 pollici, in base al modello e alla configurazione specifici.

Un pannello 4:3 può adattarsi ad apparecchiature progettate attorno a un layout di visualizzazione più tradizionale. Un pannello 16:9 può adattarsi a un'interfaccia più ampia, mentre un pannello 16:10 può fornire un diverso equilibrio tra spazio di lavoro orizzontale e verticale. Si tratta di considerazioni sul layout piuttosto che di regole fisse, quindi la scelta finale dovrebbe seguire i requisiti di display, custodia e software.

Prima di effettuare un ordine, i tecnici devono verificare l'area tattile attiva, le dimensioni complessive, le tolleranze di montaggio, la posizione della presa FPC, il percorso dei cavi e lo spessore del vetro. Questi dettagli possono influenzare la compatibilità meccanica anche quando due pannelli hanno la stessa misura diagonale nominale.

Compatibilità del controller e integrazione del sistema

Un touch panel opportunamente selezionato deve anche comunicare in modo affidabile con il sistema di destinazione. I touch screen resistivi a quattro fili GreenTouch possono essere integrati con controller e piattaforme host adatti che eseguono Windows, Android o Linux.

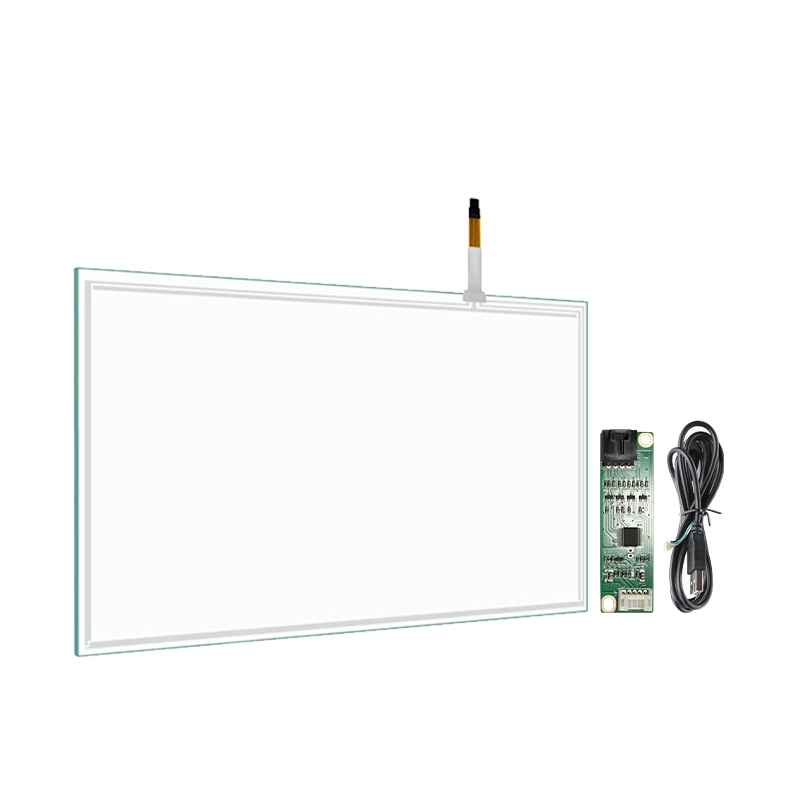

Il processo di connessione descritto per la serie di prodotti prevede il collegamento del cavo a nastro di estensione alla scheda driver, il collegamento del cavo del touch screen e quindi il collegamento della scheda driver tramite USB. La disposizione esatta dipende dal controller fornito e dalla configurazione del progetto, pertanto durante l'installazione è necessario seguire lo schema di collegamento per il modello selezionato.

I controlli di compatibilità dovrebbero riguardare l'interfaccia del controller, il supporto del driver, la mappatura delle coordinate, l'orientamento di montaggio e la gestione degli input del sistema host. Un pannello elettricamente compatibile potrebbe comunque richiedere la configurazione per corrispondere al sistema di coordinate dell'applicazione o all'orientamento fisico dello schermo.

Per i progetti OEM, è utile confermare questi dettagli prima di finalizzare la custodia o ordinare quantità di produzione. Questo approccio riduce il rischio di modifiche in fase avanzata che coinvolgono cavi, connettori o componenti di montaggio.

Considerazioni sulla qualità della produzione e sull'ispezione

Le prestazioni di un pannello touch resistivo dipendono sia dalla selezione del materiale che dalla coerenza della produzione. La qualità del rivestimento, la gestione del substrato, le condizioni di incollaggio e le procedure di ispezione possono influenzare l'uniformità del prodotto finito.

ShenZhen GreenTouch Technology Co., Ltd. produce prodotti touch tra cui touch screen resistivi e capacitivi, cornici touch a infrarossi, monitor touch e sistemi all-in-one abilitati al tocco. L'azienda riferisce di avere un laboratorio di laminazione senza polvere di Classe 1.000, capacità di incollaggio che coprono la laminazione completa G+G, G+FF e TP+LCM e un laboratorio di produzione standard di circa 5.000 metri quadrati.

Queste capacità sono rilevanti quando si valuta il modo in cui un produttore gestisce l'assemblaggio e la produzione di pannelli. GreenTouch riporta inoltre le certificazioni del sistema di gestione della qualità ISO 9001 e del sistema di gestione ambientale ISO 14001, oltre alla copertura della certificazione di prodotto che include CE, FCC e RoHS per i prodotti applicabili.

Quando si confrontano i produttori, gli acquirenti dovrebbero richiedere informazioni direttamente correlate al loro progetto: copertura dell'ispezione, criteri di accettazione, convalida del campione, coerenza dei lotti e documentazione per la configurazione selezionata. Le capacità generali della fabbrica costituiscono un utile background, ma la verifica specifica del modello rimane essenziale.

Specifica del pannello tattile resistivo a quattro fili destro

Un processo di selezione affidabile inizia dai requisiti effettivi dell'apparecchiatura. Gli ingegneri dovrebbero identificare la struttura del substrato, il trattamento superficiale, le dimensioni, l'interfaccia, le condizioni ambientali e l'utilizzo previsto prima di richiedere un campione o un preventivo.

La seguente lista di controllo può aiutare a organizzare le specifiche:

• Struttura del materiale: pellicola ITO più vetro ITO o pellicola ITO più pellicola ITO.

• Dimensioni e proporzioni: abbina l'area attiva e le dimensioni meccaniche all'attrezzatura.

• Finitura superficiale: verificare i requisiti del rivestimento duro, delle opzioni opache o antiriflesso e dell'anello anti-Newton.

• Interfaccia elettrica: verificare il controller, la posizione della presa FPC, la disposizione dei cavi e il sistema host.

• Requisiti ambientali: specificare temperatura, umidità, esposizione ai raggi UV, condizioni di pulizia e esigenze di sigillatura applicabili.

• Convalida: confermare i metodi di prova, i criteri di ispezione e i documenti di supporto richiesti per l'approvazione.

Per progetti con requisiti meccanici o ambientali speciali, GreenTouch offre opzioni di personalizzazione che coprono aspetto, interfacce elettriche, design strutturale, spessore del vetro e posizione dell'uscita del cavo. Gli acquirenti dovrebbero fornire i disegni e le condizioni operative con sufficiente anticipo affinché il progetto proposto possa essere rivisto prima della produzione.

Il giusto Touch Screen Resistivo da 10,4 a 22 pollici (4 fili) non è semplicemente il pannello che corrisponde alla dimensione diagonale richiesta. È la configurazione i cui strati conduttivi, trattamento superficiale, controller e dettagli di montaggio lavorano insieme all'interno dell'apparecchiatura finita. Valutando questi elementi come un sistema completo, i produttori di apparecchiature possono prendere decisioni più informate sui materiali e ridurre i problemi di integrazione evitabili.
