VESA 75 × 75 vs 100 × 100 mm: compatibilità di montaggio per display a cornice chiusa

Un monitor touchscreen può adattarsi all'area di visualizzazione disponibile ma crea comunque problemi di installazione se i suoi fori di montaggio non corrispondono alla staffa o alla custodia dell'apparecchiatura. Per i progetti OEM, questa discrepanza può comportare piastre adattatrici aggiuntive, lavorazioni aggiuntive, tempi di assemblaggio più lunghi e una manutenzione più complicata. Il controllo tempestivo dello schema di montaggio VESA aiuta i progettisti delle apparecchiature a evitare questi problemi prima che il monitor venga integrato in un sistema finito.

I due schemi di montaggio comunemente considerati per i display compatti e di medie dimensioni sono 75 × 75 mm e 100 × 100 mm. Sebbene la differenza tra loro sia di soli 25 mm in ciascuna direzione, non sono intercambiabili senza controllare l'hardware di montaggio. Il monitor touch a cornice chiusa da 7-27 pollici (serie 3A) supporta entrambi i modelli di montaggio, offrendo ai produttori di apparecchiature maggiore flessibilità nella progettazione di terminali montati a parete, workstation desktop e interfacce touch integrate.

Comprendere VESA 75 × 75 mm e 100 × 100 mm

Gli schemi di montaggio VESA specificano la distanza tra i centri dei fori di montaggio sul retro di un display. Un modello da 75×75 mm presenta quattro fori disposti in un quadrato di 75 mm su ciascun lato. Un modello da 100 × 100 mm utilizza la stessa disposizione, ma la distanza tra i centri dei fori adiacenti è 100 mm.

Queste misurazioni descrivono la spaziatura dei fori, non le dimensioni complessive del monitor. Un display con uno schermo più grande non utilizza automaticamente uno schema di montaggio più grande e due monitor con le stesse dimensioni dello schermo potrebbero avere configurazioni di montaggio diverse.

Il primo passo nella scelta di una staffa è quindi confermare l'effettiva spaziatura dei fori del monitor piuttosto che stimare la compatibilità in base alle dimensioni o all'aspetto dello schermo. I progettisti dovrebbero inoltre verificare le specifiche delle viti, la profondità di montaggio, il coefficiente di carico della staffa e lo spazio attorno all'involucro posteriore. Il modello VESA è un punto di partenza importante, ma è solo una parte dell'interfaccia meccanica.

Quando scegliere 75 × 75 mm o 100 × 100 mm

Lo schema di montaggio appropriato dipende dal display, dalla struttura di supporto e dall'ambiente di installazione.

Un modello da 75 × 75 mm si incontra spesso nei supporti per monitor compatti e nei gruppi display più piccoli. Può essere utile quando l'area di montaggio disponibile è limitata, come su una stazione di controllo compatta, un piccolo terminale self-service o un pannello di apparecchiature con spazio limitato. È comunque necessario verificare l'effettiva capacità di carico e l'idoneità della staffa.

Uno schema da 100 × 100 mm è ampiamente utilizzato nei bracci dei monitor, nelle staffe a parete e in altri accessori per il montaggio dei display. Potrebbe rappresentare un'opzione pratica per le installazioni che già utilizzano hardware compatibile, aiutando i produttori a mantenere la coerenza tra i modelli di apparecchiature.

Nessuno dei due modelli è universalmente migliore. Una distanza tra i fori maggiore non garantisce di per sé una maggiore stabilità. La stabilità dipende anche dalla struttura della staffa, dai dispositivi di fissaggio, dalla superficie di supporto, dal peso del monitor e dalle forze applicate durante il funzionamento.

Per i progetti OEM, l'approccio più efficiente consiste nell'identificare lo schema di montaggio già utilizzato nella progettazione dell'apparecchiatura, quindi confermare che il monitor e la staffa selezionati siano compatibili. Se l'involucro esistente presenta fori fissi, la selezione di un display corrispondente può ridurre il lavoro di riprogettazione.

Come la serie 3A supporta diversi metodi di installazione

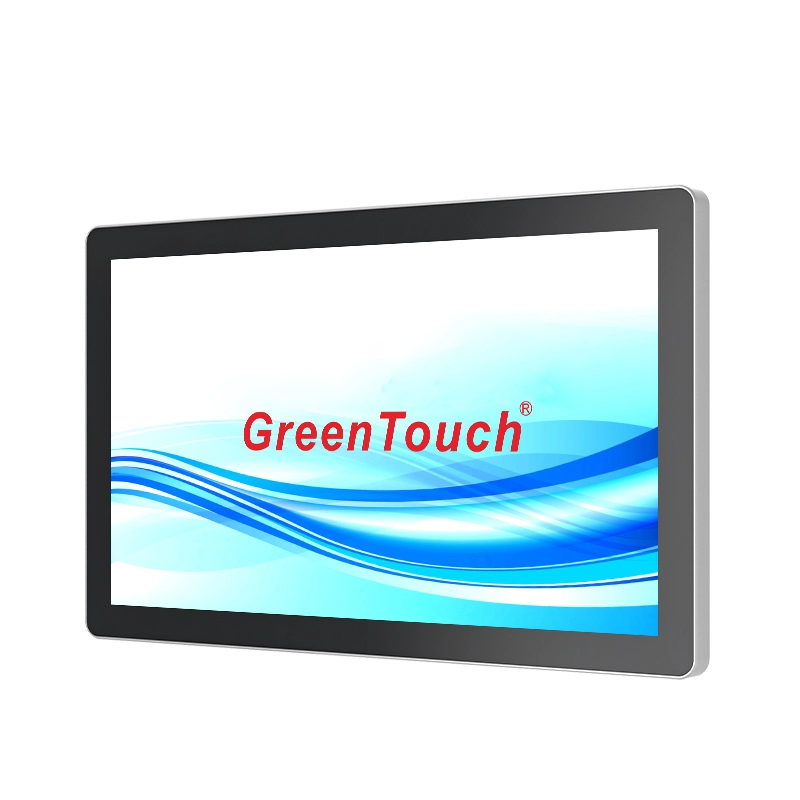

Il monitor touch a cornice chiusa da 7-27 pollici (serie 3A) offre fori di montaggio VESA da 75 × 75 mm o 100 × 100 mm, a seconda della configurazione applicabile. Ciò offre agli integratori di sistema opzioni quando pianificano installazioni su una vasta gamma di tipi di apparecchiature.

Le installazioni a parete sono comuni nei terminali informativi, nei sistemi di vendita al dettaglio, nelle strutture di trasporto e nelle aree di lavoro industriali. La staffa di montaggio deve sostenere saldamente il monitor lasciando spazio sufficiente per cavi e connettori. Il team di installazione deve inoltre verificare che la parete o la superficie di montaggio possa sostenere il carico combinato del display, della staffa e di eventuali accessori collegati.

L'installazione desktop è utile per postazioni operatore, banchi di servizio e postazioni di lavoro interattive. In questi casi, la staffa o il supporto dovrebbero fornire un'adeguata stabilità durante le ripetute interazioni tattili. La posizione e l'angolazione dello schermo dovrebbero consentire agli utenti di utilizzare l'interfaccia comodamente senza esercitare una forza eccessiva sul gruppo di montaggio.

L'installazione integrata richiede ulteriore attenzione poiché il monitor è integrato in un pannello o contenitore più grande. I fori VESA possono essere utilizzati con una staffa adattatrice adatta, mentre la cornice circostante o le clip fissano il display all'interno del pannello. L'adattatore deve essere progettato per le dimensioni specifiche del monitor e la geometria della custodia. I progettisti devono verificare le dimensioni del ritaglio, la sovrapposizione della cornice, i punti di fissaggio e l'accesso per la manutenzione prima di produrre il pannello finale.

Pianificazione del montaggio integrato senza rielaborare l'involucro

L'integrazione integrata è spesso più impegnativa rispetto al collegamento di un monitor a una staffa a parete standard. Uno schema di montaggio potrebbe essere allineato correttamente mentre il display continua a non adattarsi all'apertura del pannello o lascia uno spazio insufficiente dietro l'apparecchiatura.

Prima di produrre un involucro, preparare un disegno dimensionale che includa le dimensioni esterne del monitor, le coordinate dei fori di montaggio, il ritaglio del pannello, il metodo di fissaggio e lo spazio posteriore. Il disegno dovrebbe anche mostrare lo spazio necessario per i cavi di alimentazione e video. Ciò è particolarmente importante quando il display è installato in un mobile con profondità interna limitata.

Se il pannello esistente utilizza uno schema di foratura diverso, una piastra adattatrice in metallo può fornire una soluzione pratica. Un lato della piastra si collega ai punti di montaggio VESA del monitor, mentre l'altro lato fornisce punti di fissaggio compatibili con il pannello dell'apparecchiatura. La piastra deve distribuire il carico in modo appropriato ed evitare interferenze con l'alloggiamento o i connettori del monitor.

Per la produzione ripetuta, vale la pena convalidare l'assemblaggio completo con un campione fisico prima di approvare il progetto della custodia. Un'installazione di prova può rivelare problemi che è facile non notare in un disegno, tra cui l'accesso alle viti, piegature dei cavi, interferenze del pannello e difficoltà nella rimozione del display per la manutenzione.

Controllare lo spazio posteriore e l'accesso ai cavi

La compatibilità di montaggio implica qualcosa di più della semplice corrispondenza di quattro fori per le viti. Lo spazio disponibile dietro il monitor può influire sui tempi di installazione, sull'affidabilità del cavo e sulla manutenzione futura.

La serie 3A fornisce connessioni VGA, DVI, HDMI, DisplayPort, microfono e audio, con le interfacce posizionate sul retro e rivolte verso il basso. Questa disposizione può agevolare l'instradamento dei cavi in ​​molte installazioni, ma il progettista dell'apparecchiatura deve comunque lasciare spazio sufficiente per i connettori selezionati e i relativi cavi.

Per un display montato a parete, controllare la distanza tra l'alloggiamento posteriore e la parete dopo aver installato la staffa. Per le apparecchiature integrate, valutare se è possibile collegare i cavi prima che il monitor venga fissato e se i tecnici possano scollegarli senza smontare componenti non correlati.

La gestione dei cavi dovrebbe tenere conto anche del pressacavo. Un cavo costretto a piegarsi bruscamente o tirato dal proprio peso può sottoporre a stress il connettore. Laddove il display verrà installato in un terminale sottoposto a manutenzione frequente, i collegamenti dei cavi accessibili possono semplificare la sostituzione e la risoluzione dei problemi.

Questi controlli sono particolarmente rilevanti quando diverse dimensioni di monitor condividono una piattaforma di custodia comune. Anche se lo schema di montaggio rimane lo stesso, dimensioni dello schermo e alloggiamenti diversi possono modificare lo spazio libero richiesto.

Considera l'orientamento dello schermo e il funzionamento tramite tocco

La serie 3A supporta l'installazione orizzontale e verticale con hardware di montaggio compatibile. Prima di scegliere un orientamento, verificare che la staffa, l'involucro, il percorso dei cavi e l'interfaccia dell'applicazione siano tutti progettati per la posizione prevista.

L'orientamento verticale può essere adatto a terminali di biglietteria, directory di informazioni e interfacce che visualizzano lunghi elenchi. L'orientamento orizzontale può essere più appropriato per pannelli di controllo, dashboard e applicazioni con layout di interfaccia più ampi.

Poiché la serie 3A utilizza un tocco capacitivo proiettato con supporto per dieci punti di contatto, il gruppo di montaggio dovrebbe rimanere stabile durante le ripetute interazioni con l'utente. Un movimento eccessivo della staffa può influire sull'utilizzabilità percepita del terminale anche quando il pannello a sfioramento stesso funziona correttamente.

Il display è inoltre dotato di pannello touch e LCD con collegamento ottico, pannello LCD di livello industriale e protezione frontale IP65. Queste specifiche possono essere rilevanti per apparecchiature utilizzate in ambienti commerciali o industriali impegnativi. L'installazione completa va comunque valutata separatamente: la protezione del pannello frontale non significa automaticamente che le connessioni posteriori o l'intero armadio assemblato abbiano lo stesso grado di protezione.

Una pratica lista di controllo pre-installazione

Prima di ordinare i monitor o di rilasciare una custodia per la produzione, i produttori di apparecchiature devono confermare i seguenti dettagli:

• Schema di montaggio: verificare se la distanza tra i fori richiesta è 75 × 75 mm o 100 × 100 mm.

• Elementi di fissaggio: confermare il tipo di vite, la profondità di innesto e qualsiasi restrizione specificata dal produttore.

• Portata staffa: verificare il carico supportato e l'idoneità alla posizione di montaggio prevista.

• Dimensioni del pannello: verificare il ritaglio, la sovrapposizione della cornice e i punti di fissaggio per l'installazione incassata.

• Spazio posteriore: lasciare spazio per connettori, piegature dei cavi, requisiti di ventilazione e accesso per la manutenzione.

• Orientamento: verificare il supporto per la posizione verticale o orizzontale pianificata.

• Stabilità al tocco: verificare che la staffa e la custodia rimangano stabili durante ripetute operazioni di tocco.

• Configurazione: confermare lo schema dei fori di montaggio e i disegni meccanici per l'esatta dimensione dello schermo e la configurazione da ordinare.

Questi controlli dovrebbero essere completati confrontando i disegni del produttore e gli accessori di montaggio selezionati, piuttosto che basarsi esclusivamente su una descrizione generale del prodotto.

Collaborare con un produttore sull'integrazione personalizzata

Per progetti che prevedono schermi di diverse dimensioni o involucri personalizzati, una comunicazione tempestiva con il produttore del monitor può ridurre le modifiche alla progettazione meccanica. La discussione dovrebbe riguardare la spaziatura dei fori di montaggio, le dimensioni esterne, le posizioni delle interfacce, l'orientamento dello schermo richiesto e qualsiasi personalizzazione necessaria per l'involucro o altri componenti.

ShenZhen GreenTouch Technology Co., Ltd. produce prodotti touch tra cui monitor touch, touch screen capacitivi e resistivi, cornici touch a infrarossi e PC touch all-in-one. L'azienda gestisce un laboratorio di produzione standard di 5.000 m² e un laboratorio di laminazione senza polvere di Classe 1.000, con capacità che coprono i processi di laminazione completa G+G, G+FF e TP+LCM. I suoi sistemi di gestione della qualità includono le certificazioni ISO 9001 e ISO 14001.

Per un progetto OEM, è utile richiedere il disegno meccanico e verificare l'esatta configurazione di montaggio prima di finalizzare la progettazione dell'attrezzatura. L'azienda offre anche opzioni di personalizzazione per elementi quali dimensioni dello schermo, logo, colore, involucro e imballaggio, soggette ai requisiti e alla conferma del progetto.

Prendere la decisione di montaggio prima della produzione

La scelta tra fori di montaggio da 75 × 75 mm e 100 × 100 mm è una parte piccola ma importante dell'integrazione del display. La scelta corretta dipende dalla staffa esistente, dalla geometria dell'armadio, dall'ambiente di installazione e dal piano di manutenzione. La conferma di questi dettagli prima della produzione può ridurre il lavoro sugli adattatori, semplificare l'assemblaggio e contribuire a evitare costose modifiche dopo la produzione dell'apparecchiatura.

Grazie al supporto sia degli schemi di montaggio che dei metodi di installazione con montaggio a parete, su scrivania e incorporato, il monitor tattile a cornice chiusa da 7-27 pollici (serie 3A) può essere preso in considerazione per una varietà di progetti di terminali industriali e commerciali. Controllando in anticipo la configurazione esatta, lo spazio posteriore, i dispositivi di fissaggio e le dimensioni del pannello, i produttori di apparecchiature possono costruire un gruppo display touch più pratico e funzionale.
