Approccio del fornitore di soluzioni di monitoraggio touch industriale personalizzato di GreenTouch: EMC, IP65, protezione frontale IK08 e montaggio

L'implementazione di display visivi interattivi in ​​impianti industriali esigenti richiede hardware progettato per resistere a gravi stress ambientali. L'approvvigionamento da un fornitore di soluzioni di monitor touch industriali personalizzate  garantisce che la protezione frontale, la compatibilità elettromagnetica (EMC), la resistenza agli urti e il montaggio strutturale siano integrati in un terminale visivo affidabile. Gli ambienti industriali combinano particelle sospese nell'aria, lavaggi liquidi, vibrazioni meccaniche e rumore elettrico. I display commerciali standard installati in questi ambienti soffrono rapidamente di infiltrazioni d'acqua, vetri di copertura rotti e guasti di comunicazione.

Definisci a cosa deve resistere la protezione frontale

Le specifiche di durabilità del pannello frontale devono corrispondere ai rischi operativi specifici del sito di installazione. Negli impianti di lavorazione alimentare, negli autolavaggi automatizzati e negli impianti chimici, i monitor touch sono sottoposti a lavaggi di routine ad alta pressione e all'esposizione a detergenti caustici. Nei chioschi all'aperto e nei terminali di transito automatizzati, i monitor sono esposti a pioggia portata dal vento, polvere, luce solare diretta e ampi sbalzi di temperatura.

La specifica del vetro di copertura anteriore rinforzato chimicamente che raggiunge la resistenza agli urti IK08 garantisce che il monitor resista agli impatti meccanici derivanti dalla caduta di strumenti, attrezzature pesanti o atti vandalici. La tempra chimica aumenta la compressione superficiale (CS ≥ 450 MPa) e la profondità dello strato (DOL ≥ 30 µm), consentendo al vetro anteriore di sopportare un test di impatto di 5 Joule, equivalente a una massa di acciaio di 1,7 kg caduta da 300 mm. Per applicazioni esterne e ad alte vibrazioni, lo spessore del vetro anteriore può essere personalizzato su configurazioni di 3 mm, 4 mm o più spesse.

L'incisione chimica antiriflesso (AG) diffonde i riflessi dall'alto e la luce solare intensa con gradi di brillantezza da 60 a 90 GU, mentre i rivestimenti antiriflesso (AR) riducono la riflettanza superficiale al di sotto dell'1,5% per massimizzare la trasmissione della luce e il contrasto. I trattamenti oleorepellenti anti-impronta (AF) mantengono gli angoli iniziali di contatto con l'acqua superiori a 110°, prevenendo l'accumulo di olio e grasso e semplificando la pulizia quotidiana.

Preservare la tenuta grazie al design di montaggio

Il raggiungimento di una tenuta frontale IP65 durevole richiede un'attenta integrazione del montaggio meccanico. La guarnizione tra la cornice del monitor e l'apertura della macchina host deve mantenere una compressione uniforme senza distorcere il pannello LCD interno. Le guarnizioni perimetrali in silicone a cellule chiuse di alta qualità o EPDM con durezza Shore A da 40 a 60 offrono prestazioni di tenuta costanti a temperature di esercizio da -20°C a 70°C.

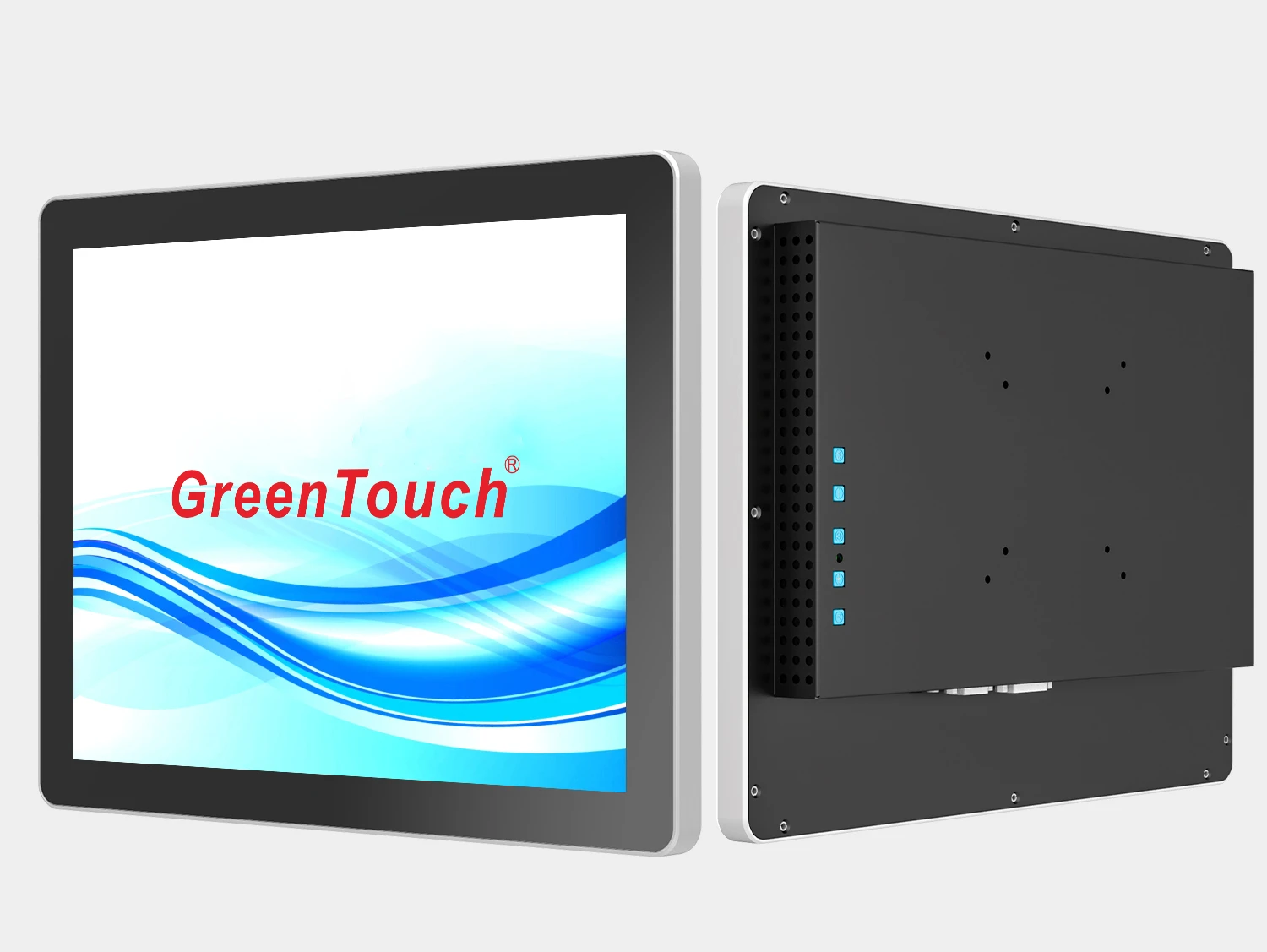

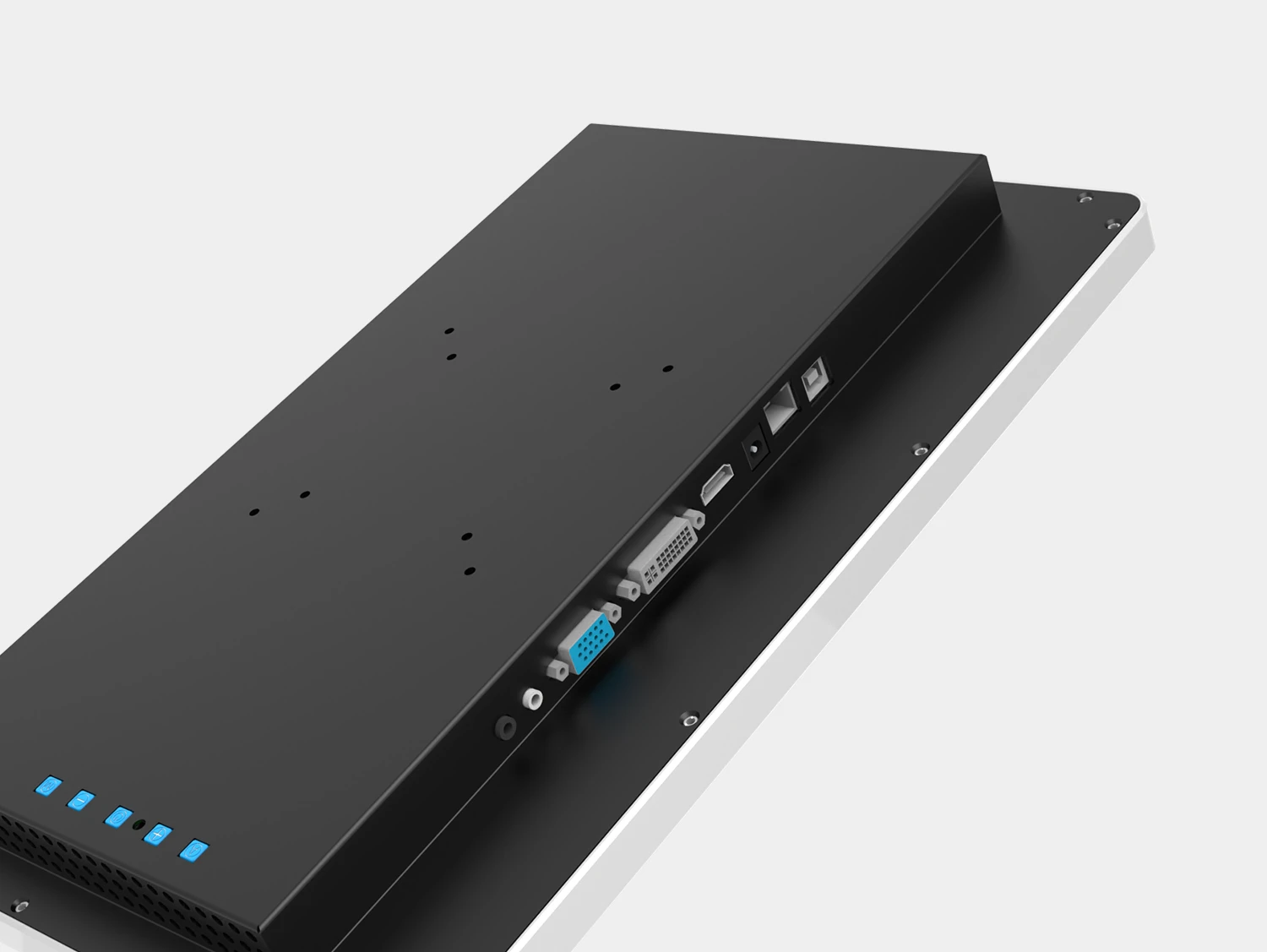

Le configurazioni di montaggio dei monitor touch industriali GreenTouch  includono design a telaio aperto con staffe di montaggio laterali per l'integrazione del chiosco a filo, modelli VESA posteriori (75x75 mm con inserti filettati M4 e 100x100 mm con inserti M4) per bracci oscillanti articolati e architetture con montaggio a pannello con staffe di bloccaggio posteriori che comprimono la guarnizione anteriore contro il ritaglio dell'involucro utilizzando una coppia di fissaggio uniforme compresa tra 0,8 e 1,2 Nm.

Controllo EMC tramite l'architettura di messa a terra e di cablaggio

Gli impianti di produzione industriale contengono fonti significative di interferenze elettromagnetiche, tra cui azionamenti di motori a frequenza variabile ad alta potenza, contattori pesanti e convertitori di potenza ad alta tensione. In questi ambienti, l'elettronica del monitor non schermato può presentare jitter delle coordinate tattili, strappi video e interruzioni della comunicazione del segnale.

Schermatura interna della custodia metallica e isolamento di Faraday

I monitor industriali utilizzano acciaio zincato di grosso spessore (SECC) e chassis in alluminio strutturale che fungono da gabbie di Faraday, isolando i sensibili componenti elettronici interni del controller dai campi elettromagnetici esterni e dal rumore in radiofrequenza irradiato. Questi involucri metallici sono conformi agli standard sulle emissioni EN 55032 e sull'immunità ESD EN 61000-4-2.

Architettura di cablaggio schermato e messa a terra a stella

I circuiti di terra tra lo chassis del display e il computer industriale host introducono rumore di modo comune che disturba i segnali video e tattili. L'implementazione di un'architettura dedicata con messa a terra a stella garantisce che lo chassis del display, il controller touch e il computer host condividano un identico potenziale di terra a bassa impedenza. L'utilizzo di cavi video e USB a doppia schermatura con soppressori di ferrite integrati preserva ulteriormente l'integrità del segnale.

Evita che le funzionalità di protezione creino problemi termici

Gli involucri sigillati progettati per un elevato grado di protezione IP presentano sfide significative in termini di gestione termica. L'eliminazione delle prese d'aria di raffreddamento impedisce l'ingresso di umidità e polvere ma confina il calore interno generato dalla retroilluminazione LCD e dal convertitore di alimentazione all'interno dello chassis.

Le alette posteriori del dissipatore di calore con passo da 15 a 25 mm trasferiscono il calore interno verso l'esterno nell'aria dell'armadio attraverso la convezione naturale, mantenendo la resistenza termica al di sotto di 1,2°C/W ed eliminando la necessità di ventole di raffreddamento soggette a guasti. Le architetture di raffreddamento per conduzione accoppiano termicamente i controller di temporizzazione che generano calore e i componenti di potenza direttamente al telaio posteriore in alluminio utilizzando gap pad in silicone ad alta conduttività con conduttività termica da 2,0 a 3,5 W/mK, supportando cicli di vita MTBF superiori a 50.000 ore di funzionamento continuo.

Convalida l'assemblaggio finito, non solo il monitor

La qualificazione completa della qualità richiede il test dell'intero gruppo interattivo. La valutazione del monitor touch all'interno dello chassis di produzione conferma che le cornici metalliche non introducono capacità parassita, che le guarnizioni perimetrali si comprimono uniformemente e che il cablaggio interno non soffre di affaticamento dovuto alle vibrazioni in condizioni operative.

Definire i criteri di accettazione prima della produzione

La definizione di criteri di accettazione tecnici chiari previene costose controversie durante la produzione pilota. La documentazione tecnica deve specificare i difetti consentiti dei pixel, la trasmittanza ottica, la precisione delle coordinate di tocco, la compressione della guarnizione frontale e gli standard di conformità normativa prima che inizi la fabbricazione degli utensili.

Domande frequenti sui monitor touch EMC, IP65 e IK08

Gli ingegneri dell'automazione e i progettisti di sistemi valutano regolarmente queste domande sulla durabilità durante la selezione del monitor.

La classificazione IP65 anteriore protegge la custodia del monitor posteriore?

No. La classificazione IP65 si applica specificamente alla cornice anteriore del display e alla superficie in vetro se montati correttamente contro un ritaglio del pannello sigillato. Il telaio posteriore in genere ha un grado di protezione IP20 e deve essere alloggiato all'interno di un involucro o armadio protetto.

In che modo la classificazione di impatto IK08 protegge le operazioni industriali?

La classificazione IK08 certifica che il vetro della copertura anteriore resiste a un impatto di 5 Joule, equivalente alla caduta di una massa d'acciaio di 1,7 kg da un'altezza di 300 mm. Questa resistenza meccanica protegge il display da colpi accidentali di utensili e atti vandalici.

Quali caratteristiche di protezione dell'alimentazione sono standard per i monitor CC industriali?

I monitor industriali incorporano circuiti di ingresso CC ad ampia tensione (tipicamente da 9 V a 36 V CC) con protezione da sovratensione, sovracorrente, polarità inversa e sovratensione, schermando i componenti interni dai transitori elettrici di fabbrica.

Rivedi il concetto di protezione installata con GreenTouch

La progettazione di una soluzione di monitor tattile industriale richiede l'armonizzazione di tenuta di ingresso, resistenza agli urti, dissipazione termica e compatibilità elettromagnetica. L'approvvigionamento dell'hardware da un fornitore di soluzioni esperto garantisce che le staffe meccaniche, le guarnizioni anteriori e il firmware del controller funzionino in modo affidabile in ambienti operativi impegnativi. Gli ingegneri dell'automazione, i costruttori di macchine e gli integratori di sistemi possono inviare i disegni delle custodie e le specifiche ambientali direttamente su https://www.greentouch.com.cn/  per la revisione tecnica e la valutazione del prototipo.
