La teoria del touch panel resistivo funziona

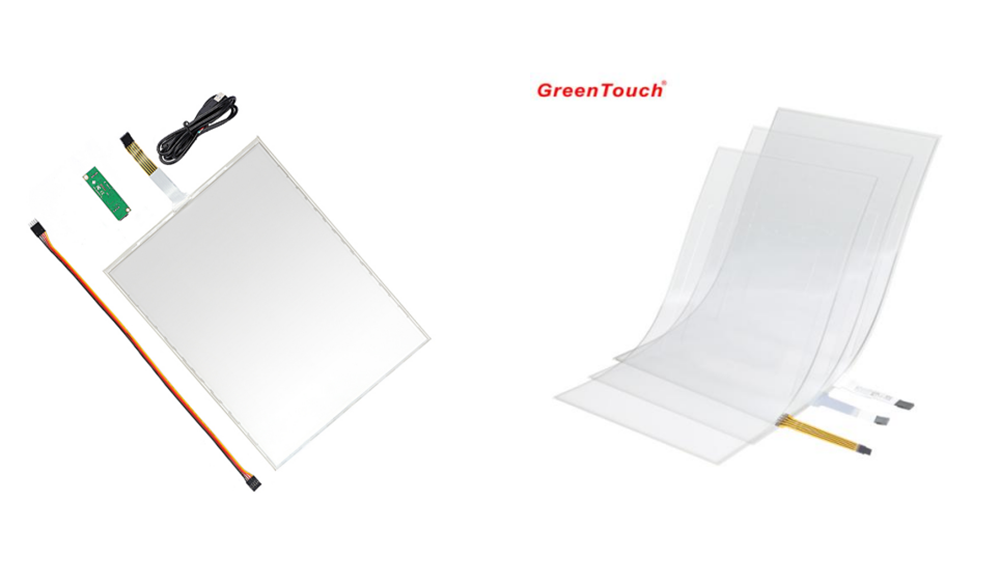

Il principio di funzionamento, compreso il touch screen resistivo a 4 fili e il touch screen resistivo a 5 fili, è principalmente quello di realizzare il funzionamento e il controllo del contenuto dello schermo attraverso il principio del rilevamento della pressione. La parte del corpo dello schermo di questo touch screen è una pellicola composita multistrato molto compatibile con la superficie del display. Il primo strato è di vetro o plexiglass. Lo strato inferiore, il secondo strato è lo strato divisorio, il terzo strato è lo strato superficiale in resina multicomponente e la superficie è anche rivestita con uno strato conduttivo trasparente, che è ricoperto da uno strato di plastica indurita, liscia e resistente ai graffi sulla superficie esterna. Lo strato conduttivo e il sensore dello strato di vetro sulla superficie dello strato superficiale in poliestere sono separati da molti piccoli distanziatori. La corrente passa attraverso lo strato superficiale. Quando lo strato superficiale viene toccato leggermente, tocca lo strato inferiore e il controller legge la corrente corrispondente e calcola la distanza della posizione del dito.

Questo touch screen utilizza due strati conduttivi altamente trasparenti per formare un touch screen e la distanza tra i due strati è di soli 2,5 micron. Quando il dito tocca lo schermo, i due strati conduttivi, solitamente isolati tra loro, entrano in contatto nel punto di contatto. Poiché uno degli strati conduttivi è collegato al campo di tensione uniforme di 5 V nella direzione dell'asse Y, la tensione dello strato di rilevamento cambia da zero a Se non è zero, dopo che il controller rileva questa connessione, esegue la conversione A/D e confronta il valore di tensione ottenuto con 5 V per ottenere la coordinata dell'asse Y del punto di contatto e ottiene in modo simile la coordinata dell'asse X. È il principio basilare comune a tutti i touch screen con tecnologia resistiva.
