Lamina tattile PCAP a 12 punti: abbinamento della precisione del tocco alle applicazioni interattive

Si prevede che i display interattivi rispondano in modo naturale quando gli utenti toccano, trascinano oggetti, ingrandiscono il contenuto o ruotano le immagini. Per i produttori di apparecchiature, raggiungere questa esperienza implica molto più che selezionare un display con una risoluzione adeguata. Il sensore tattile deve rilevare i movimenti delle dita in modo coerente, supportare i gesti richiesti e adattarsi alla struttura meccanica del dispositivo finito.

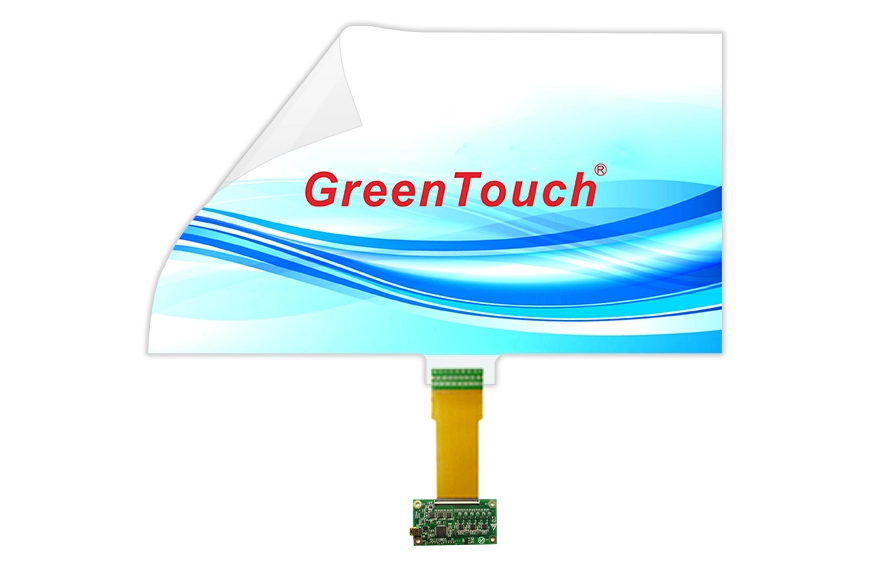

La pellicola tattile interattiva da 10,1 a 32 pollici (serie XTM)  è progettata per progetti che necessitano di aggiungere funzionalità touch a superfici in vetro, acrilico o policarbonato. Con la tecnologia PCAP (Interactive Projected Capacitive) che supporta 12 punti di contatto, questa serie può essere presa in considerazione per chioschi informativi, distributori automatici, vetrine interattive, segnaletica digitale, tavoli da conferenza intelligenti e tavoli da gioco.

Tuttavia, il numero di punti di contatto da solo non determina la qualità dell’esperienza dell’utente. Comprendere come interagiscono la precisione del tocco, le dimensioni del display, la qualità dell'installazione e il comportamento del software aiuta i produttori a scegliere e integrare la giusta soluzione touch.

Cosa significa in pratica il tocco PCAP a 12 punti?

La tecnologia touch capacitiva proiettata rileva i cambiamenti nel campo elettrico quando un dito si avvicina o entra in contatto con la superficie di rilevamento. Il controller elabora questi segnali per identificare le posizioni di tocco e segnalarle al sistema host.

Una lamina touch PCAP a 12 punti può supportare fino a 12 punti touch simultanei, in base alle capacità del sistema completo. Ciò è utile quando un'applicazione richiede che più dita interagiscano con lo schermo contemporaneamente.

Ad esempio, un utente può utilizzare due dita per ingrandire una mappa, ruotare un'immagine o manipolare un oggetto su un tavolo interattivo. Un'applicazione collaborativa può anche consentire a più utenti di interagire con diverse aree di uno schermo. In queste situazioni, la funzionalità multi-touch fornisce al software più informazioni di input con cui lavorare.

Tuttavia, il supporto di 12 punti di contatto non garantisce automaticamente che ogni gesto venga eseguito correttamente. Il sistema operativo, il software applicativo, la configurazione del controller e l'installazione meccanica influiscono tutti sul risultato finale. Gli sviluppatori dovrebbero testare i gesti previsti sul dispositivo completo anziché fare affidamento solo sulle specifiche del punto di contatto massimo del sensore.

Abbina la precisione del tocco all'applicazione prevista

Diversi dispositivi interattivi pongono esigenze diverse in termini di rilevamento del tocco. Prima di selezionare un touch foil, i progettisti delle apparecchiature dovrebbero identificare il modo in cui gli utenti interagiranno con l'interfaccia e quali tipi di input contano di più.

Per i chioschi informativi, la selezione accurata con un solo dito è spesso il requisito principale. Gli utenti devono toccare le voci del menu, scegliere i servizi e spostarsi tra le schermate dell'interfaccia senza ripetuti tentativi. I test dovrebbero concentrarsi sulla risposta dei pulsanti, sulla registrazione del tocco vicino ai bordi dello schermo e sul funzionamento coerente su tutta l'area attiva.

I distributori automatici hanno un modello di interazione diverso. Gli utenti possono selezionare prodotti, modificare le quantità o navigare tra le opzioni di pagamento. L'interfaccia touch dovrebbe registrare in modo affidabile le selezioni effettuate e rimanere utilizzabile dopo la pulizia di routine.

I tavoli interattivi e i tavoli da gioco potrebbero richiedere test multi-touch più approfonditi. Il trascinamento di oggetti, la rotazione della grafica e lo zoom con due dita dovrebbero risultare coerenti su tutta la superficie. Se più utenti interagiscono simultaneamente, i test dovrebbero coprire anche posizioni di tocco separate e movimenti sovrapposti.

Per queste applicazioni, la pellicola tattile interattiva con funzionalità PCAP a 12 punti fornisce una base per l'input multi-touch. La selezione finale dovrebbe comunque riflettere il software effettivo, il numero previsto di utenti simultanei e il layout fisico del display.

Le dimensioni del display e l'area touch attiva devono funzionare insieme

La serie XTM copre dimensioni da 10,1 a 32 pollici, con opzioni disponibili nei rapporti d'aspetto 16:9, 4:3 e 16:10. Questa gamma consente ai produttori di apparecchiature di considerare il livello touch insieme ai progetti di display e custodie.

Scegliere la dimensione diagonale corretta è solo il primo passo. L'area attiva della pellicola tattile deve corrispondere all'area utilizzabile del display e il sensore deve essere posizionato correttamente dietro la superficie tattile prevista.

Ad esempio, un display da 21,5 pollici installato in un chiosco self-service può avere una cornice, un telaio di montaggio o un vetro protettivo che modifica le dimensioni dell'area visibile. Se il sensore e il display sono disallineati, la posizione del tocco segnalata potrebbe non corrispondere alla posizione selezionata dall'utente.

Prima di ordinare, verificare la dimensione della diagonale del display, le proporzioni, l'area attiva, le dimensioni di montaggio e la posizione prevista del sensore. Laddove sia richiesta una dimensione personalizzata, discutere il disegno meccanico e la disposizione di installazione con il fornitore prima di finalizzare la custodia.

Vale la pena testare anche la risposta al tocco agli angoli e lungo i bordi. Queste posizioni possono rivelare problemi di allineamento o integrazione che potrebbero non essere visualizzati durante i test di base dello schermo centrale.

Pellicola touch trasparente per vetro, acrilico e policarbonato

Uno dei principali vantaggi del touch foil è che può aggiungere funzionalità interattive senza richiedere un pannello touch incorniciato convenzionale. La serie XTM utilizza una pellicola PET trasparente ultrasottile da 0,2 mm ed è progettata per applicazioni con vetro, acrilico e policarbonato.

La trasmissione della luce specificata è almeno del 93%, rendendo la trasparenza una considerazione importante per le vetrine e la segnaletica digitale in cui il contenuto sottostante deve rimanere visibile. Le prestazioni ottiche effettive dipenderanno anche dal display, dal substrato, dagli adesivi, dai trattamenti superficiali e dalla qualità dell'installazione.

Ogni substrato richiede una preparazione adeguata. La superficie di montaggio deve essere pulita, asciutta e piana prima dell'applicazione della pellicola. Polvere, aria intrappolata, grinze o adesione non uniforme possono compromettere l'aspetto finale e complicare la risoluzione dei problemi.

Le opzioni personalizzate includono trattamenti antiriflesso (AG), anti-impronte (AF) e antiriflesso (AR), nonché servizi di dimensione, logo e incolla. Queste opzioni dovrebbero essere valutate in base all'ambiente di visualizzazione e ai requisiti di manutenzione anziché essere selezionate automaticamente per ogni progetto.

Per le applicazioni curve, confermare la geometria prevista e le condizioni di montaggio con il fornitore. Sebbene la serie XTM supporti applicazioni piatte e curve, la compatibilità deve essere verificata per la curvatura specifica e il design dell'assieme prima della produzione.

La qualità dell'installazione ha un effetto diretto sulle prestazioni touch

Anche un sensore adatto può funzionare in modo incoerente se installato in modo errato. Un processo di installazione controllato aiuta a ridurre i problemi evitabili prima che il dispositivo entri in produzione.

Inizia pulendo e asciugando la superficie posteriore del vetro o altro substrato compatibile. Rimuovere lo strato protettivo dalla pellicola e identificare il lato sensibile secondo le istruzioni del fornitore. Allineare attentamente il sensore prima di applicarlo alla superficie di montaggio.

Durante l'adesione agire gradualmente ed utilizzare un apposito raschietto per eliminare l'aria intrappolata. Evitare pieghe, pressioni irregolari e trazioni inutili sul circuito flessibile. Una volta fissata la pellicola, collegare il suo circuito stampato flessibile (FPC) al controller corrispondente utilizzando l'apposito connettore.

Il controller può quindi essere collegato al dispositivo host tramite il cavo USB in dotazione. Completare la configurazione e la calibrazione del sistema richieste prima di valutare le prestazioni del tocco.

La calibrazione è particolarmente importante quando si controlla se le coordinate tattili riportate corrispondono all'interfaccia visibile. Prova diversi punti sul display, inclusi angoli, bordi e centro. Se viene visualizzato un offset coerente, controllare l'allineamento e la calibrazione prima di presumere che il sensore stesso sia difettoso.

Per gli ambienti di produzione, documentare questi passaggi aiuta diversi tecnici a seguire lo stesso processo e semplifica il tracciamento dei problemi relativi all'installazione.

Controlla la connettività USB e la compatibilità del sistema operativo

La precisione del tocco dipende anche da come il controller comunica con il sistema host. La serie XTM utilizza un'interfaccia USB 2.0 a piena velocità ed è specificata per la compatibilità con Windows, Android e Linux.

Per i progetti OEM, verificare che il controller selezionato e il dispositivo host funzionino insieme con la versione del sistema operativo prevista. I test di connessione di base dovrebbero verificare che il dispositivo venga riconosciuto, che le coordinate del tocco siano segnalate correttamente e che l'applicazione risponda ai gesti richiesti.

Il fornitore descrive l'interfaccia come senza driver, con la calibrazione ancora necessaria. I requisiti di installazione effettivi devono essere verificati rispetto all'ambiente hardware e software selezionato, in particolare per i sistemi incorporati o le immagini del sistema operativo personalizzate.

Un test pratico di accettazione dovrebbe includere tocchi ripetuti, trascinamento continuo, zoom e rotazione con due dita e input tattile simultaneo. Eseguire i test dopo l'installazione e nuovamente dopo che il gruppo è stato inserito nel suo involucro finale. Ciò aiuta a identificare i problemi causati dalla struttura completa del dispositivo piuttosto che dalla sola pellicola touch.

Valutare la durabilità delle attrezzature commerciali e rivolte al pubblico

I dispositivi touch negli ambienti pubblici sono soggetti a interazioni più che frequenti. Potrebbero inoltre essere esposti a impronte digitali, pulizia ordinaria, urti accidentali e umidità.

La serie XTM specifica la protezione impermeabile IP67 e la resistenza agli atti vandalici e all'inquinamento. Queste caratteristiche sono rilevanti quando si valutano soluzioni touch per apparecchiature rivolte al pubblico, ma i team di progetto dovrebbero confermare le condizioni di test applicabili e l'ambito di protezione prima di fare affidamento su di essi per un prodotto finito.

In particolare non si deve presumere che il livello di protezione indicato per la pellicola touch valga automaticamente per l'intero dispositivo. L'involucro, le giunture, le uscite dei cavi, il controller, i connettori e il metodo di installazione possono influire sulla resistenza del sistema assemblato all'acqua e agli agenti contaminanti.

Per i distributori automatici e i chioschi informativi, considerare i detergenti effettivi, la frequenza di utilizzo, l'esposizione ai liquidi e le condizioni di servizio previste. Un prototipo testato in condizioni rappresentative può aiutare a verificare che la costruzione selezionata soddisfi i requisiti dell'applicazione.

Collabora con un fornitore che supporta l'integrazione del prodotto

La selezione del touch foil è spesso parte di un progetto di sviluppo di apparecchiature più ampio. La capacità del fornitore di supportare la personalizzazione, l'integrazione del controller, la coerenza della produzione e la comunicazione tecnica può quindi essere importante quanto le specifiche del sensore.

Shenzhen GreenTouch Technology Co., Ltd. è un produttore di prodotti touch professionali che offre touch screen capacitivi e resistivi, cornici touch a infrarossi, pellicole nano touch, monitor touch e sistemi touch integrati. Le sue capacità produttive includono un laboratorio di laminazione senza polvere di Classe 1000, molteplici tecniche di incollaggio e un laboratorio di produzione standard che copre 5.000 metri quadrati.

L'azienda conta inoltre più di 20 ingegneri tecnici, oltre 50 nuovi prodotti all'anno e più di 10 brevetti annuali. Le sue credenziali di qualità e prodotto includono le certificazioni del sistema di gestione ISO 9001 e ISO 14001, oltre a certificazioni di prodotto come CE, FCC, CB e RoHS.

Per un progetto della serie XTM, gli acquirenti devono fornire le dimensioni del display target, il materiale del substrato, le proporzioni, i gesti tattili previsti, il sistema operativo host e i disegni di installazione, ove disponibili. Questi dettagli aiutano a stabilire se una dimensione standard è appropriata o se sono necessarie personalizzazioni e convalide aggiuntive.

Una lista di controllo pratica prima di finalizzare il tuo Touch Foil

Prima di approvare un touch foil per la produzione, rivedere i seguenti punti:

• Requisiti touch: verificare se l'applicazione necessita dell'input con un solo dito, dei gesti multi-touch o dell'interazione simultanea da parte di più utenti.

• Compatibilità display: verificare la dimensione della diagonale, le proporzioni, l'area attiva e l'allineamento del sensore.

• Substrato e installazione: verificare la compatibilità dei materiali, la preparazione della superficie, la geometria di montaggio ed eventuali requisiti di superficie curva.

• Controller e software: testa la connettività USB, il riconoscimento del sistema operativo, la calibrazione e il comportamento dell'applicazione.

• Prestazioni ottiche: valutare la trasparenza, i riflessi, l'abbagliamento e l'idoneità di trattamenti superficiali opzionali.

• Condizioni ambientali: rivedere i metodi di pulizia, l'esposizione all'umidità, la protezione meccanica e i requisiti dell'intero involucro.

• Convalida della produzione: testare l'assemblaggio finito in condizioni operative realistiche prima di approvare la produzione in serie.

Una valutazione strutturata aiuta i produttori a distinguere tra le specifiche del sensore e le prestazioni del dispositivo interattivo finito.

Conclusione

La scelta di una lamina tattile PCAP a 12 punti richiede molto più del semplice conteggio degli input tattili simultanei. La soluzione giusta deve corrispondere ai gesti previsti, alla geometria del display, al substrato, al controller, al software e all'ambiente operativo. L'installazione e i test a livello di sistema sono ugualmente importanti per ottenere risultati coerenti.

La pellicola tattile interattiva da 10,1 a 32 pollici (serie XTM) offre una combinazione di tocco PCAP a 12 punti, una pellicola PET trasparente da 0,2 mm, diverse dimensioni di display e opzioni di personalizzazione per applicazioni piatte o curve. Definendo tempestivamente i requisiti e convalidando l'assemblaggio completo, gli OEM e gli integratori di sistema possono prendere decisioni più informate per chioschi, distributori automatici, segnaletica digitale, tavoli interattivi e altre apparecchiature touch.

Per progetti che richiedono un'interfaccia touch personalizzata, ShenZhen GreenTouch Technology Co.,Ltd. è possibile consultare informazioni sulle dimensioni disponibili, sulla compatibilità del substrato, sulla configurazione del controller e sui requisiti di installazione.
