Risoluzione 4096×4096 nei piccoli touch screen resistivi: cosa significa

Quando si seleziona un touchscreen per un terminale industriale, un dispositivo diagnostico portatile o un pannello di controllo compatto, la risoluzione è spesso una delle prime specifiche che gli ingegneri notano. Uno schermo pubblicizzato con una risoluzione di 4096 × 4096 può sembrare offrire una visualizzazione eccezionalmente dettagliata, ma questo dato deve essere compreso nel contesto della tecnologia touch resistiva. La risoluzione del display, la precisione del posizionamento del tocco, le dimensioni dello schermo e l'ambiente operativo influiscono tutti sulle prestazioni di un pannello touch in un'applicazione reale.

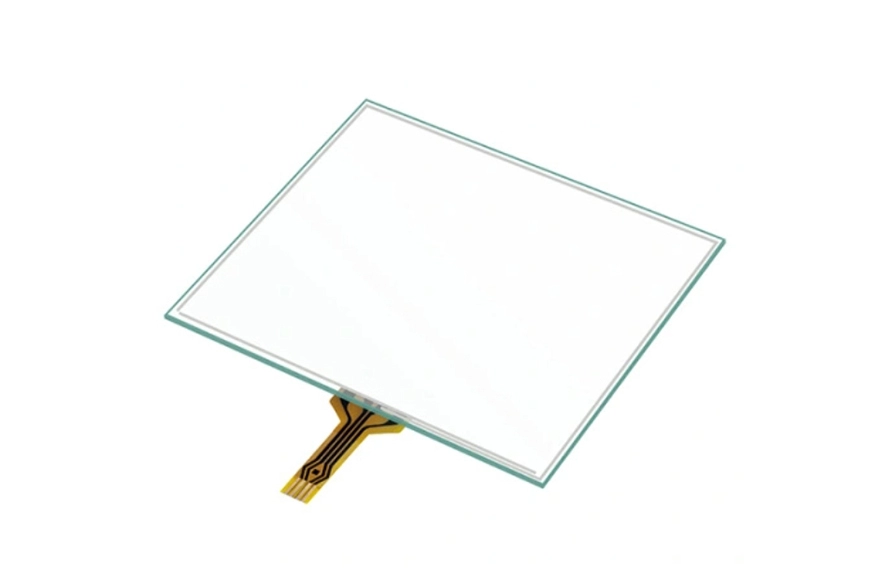

Per i progettisti di apparecchiature che valutano un touch screen resistivo da 2,7 a 10,1 pollici (4 fili) , comprendere queste distinzioni aiuta a prevenire discrepanze nelle specifiche e semplifica la selezione di un pannello adatto all'hardware previsto. Le specifiche sulla risoluzione sono una parte della decisione, insieme alla risposta al tocco, alla durabilità della superficie, alla compatibilità elettrica e alla resistenza ambientale.

Cosa significa effettivamente la risoluzione 4096 × 4096?

Una risoluzione di 4096 × 4096 descrive un intervallo di coordinate di 4096 posizioni lungo ciascun asse. In un contesto di input tocco, indica il numero di valori di coordinate distinguibili disponibili all'interno dell'intervallo di posizione tocco riportato. La griglia di coordinate teorica contiene più di 16 milioni di possibili combinazioni XY.

Tuttavia, ciò non significa automaticamente che un touchscreen fisico possa distinguere con precisione ogni coordinata adiacente in tutte le condizioni. Le prestazioni effettive dipendono dal controller touch, dalla conversione da analogico a digitale, dalla struttura del pannello, dalle caratteristiche di calibrazione, dall'elaborazione del segnale e dall'installazione meccanica.

È anche importante distinguere la risoluzione touch dalla risoluzione del display. La risoluzione dello schermo si riferisce al numero di pixel utilizzati per il rendering di immagini e testo. La risoluzione del tocco descrive la granularità delle coordinate utilizzata per identificare il punto in cui una persona preme il pannello. Un pannello touch resistivo può riportare un intervallo di coordinate 4096 × 4096 mentre è accoppiato con un display con una risoluzione pixel nativa diversa.

Per i produttori di apparecchiature, la questione pratica non è semplicemente quanto sia grande il numero delle coordinate. Dipende se il touchscreen è in grado di identificare in modo coerente le posizioni di input previste nell'area utilizzabile del dispositivo finito.

Perché la risoluzione coordinata è importante sui piccoli schermi

Su un display interattivo di grandi dimensioni, gli utenti generalmente hanno più spazio per selezionare i controlli. Su un touchscreen compatto, anche un piccolo errore di posizionamento può influenzare l'esperienza dell'utente. Pulsanti, tastierini numerici, voci di menu e campi di parametri spesso devono essere inseriti in uno spazio limitato.

Un'elevata risoluzione delle coordinate riportata fornisce una rappresentazione digitale a grana fine delle posizioni tattili. Se combinato con prestazioni adeguate del controller e una corretta integrazione del sistema, questo può supportare una mappatura degli ingressi più precisa per interfacce compatte.

Ad esempio, un terminale industriale portatile può utilizzare un pannello da 4,3 pollici per inserire le quantità di inventario o confermare lo stato delle apparecchiature. Un dispositivo diagnostico portatile può utilizzare uno schermo da 6 pollici per selezionare le impostazioni di misurazione, mentre un piccolo pannello di controllo può collocare diverse funzioni operative all'interno di un'interfaccia limitata.

In queste applicazioni, gli ingegneri dovrebbero valutare la coerenza delle coordinate nell'intera area attiva anziché fare affidamento solo sulla risoluzione. Toccando vicino agli angoli, lungo i bordi e attorno ai piccoli controlli dell'interfaccia è possibile rivelare problemi che un punto di test centrale potrebbe non identificare.

La gamma di touchscreen resistivi a 4 fili di GreenTouch copre dimensioni dello schermo da 2,7 a 10,1 pollici, rendendola adatta alle apparecchiature compatte in cui i requisiti di spazio, affidabilità di ingresso e integrazione devono essere considerati insieme.

Come funziona la tecnologia touch resistiva a quattro fili

Un touchscreen resistivo a quattro fili utilizza in genere due strati conduttivi separati da un piccolo spazio. Quando un utente preme la superficie, gli strati entrano in contatto nella posizione di tocco. Il controller misura i segnali elettrici risultanti per determinare le coordinate X e Y.

Questo principio di funzionamento della pressione fisica è uno dei motivi per cui i touchscreen resistivi rimangono utili nelle applicazioni industriali e embedded. Possono rispondere a un dito, a un dito guantato o a uno stilo adatto, a seconda del design del pannello e del controller. A differenza delle tecnologie touch che si basano sul rilevamento dei cambiamenti in un campo elettrico, i pannelli resistivi registrano il contatto indotto dalla pressione tra i loro strati conduttivi.

La costruzione di un pannello ne influenza le caratteristiche elettriche, la sensazione superficiale, le prestazioni ottiche e la durata. GreenTouch specifica due possibili strutture per la sua gamma a quattro fili di piccole dimensioni: pellicola ITO con vetro ITO e pellicola ITO con pellicola ITO. La struttura appropriata dipende dalla progettazione prevista e dal necessario equilibrio tra rigidità, flessibilità e vincoli di integrazione.

Il prodotto ha uno spessore complessivo dichiarato di circa 2,3 mm. Per i terminali compatti e le apparecchiature di controllo integrate, un pannello relativamente sottile può aiutare i tecnici a gestire lo spazio disponibile all'interno dell'armadio. Tuttavia, lo spessore completo dell'assemblaggio deve tenere conto anche del display, degli strati adesivi, del controller, dell'hardware di montaggio e di altri componenti.

La risoluzione è solo una parte della precisione del tocco

Un touchscreen con un intervallo di coordinate 4096 × 4096 non dovrebbe essere valutato solo su quel numero. Molti altri fattori influenzano la qualità dell'input tattile.

Innanzitutto, le prestazioni del controller determinano il modo in cui i segnali elettrici provenienti dal pannello vengono convertiti in coordinate. Un controller stabile e un'adeguata elaborazione del segnale aiutano a mantenere un input coerente in condizioni operative normali.

In secondo luogo, è importante l'installazione meccanica del pannello. Pressione irregolare, deformazione della custodia, montaggio errato o sollecitazione eccessiva attorno ai bordi possono influenzare il comportamento del tocco. Un involucro ben progettato dovrebbe supportare il pannello senza posizionare carichi indesiderati sull'area attiva.

In terzo luogo, la calibrazione e la mappatura delle coordinate devono soddisfare i requisiti del sistema host. GreenTouch descrive i suoi prodotti a quattro fili come se offrissero un tocco leggero, nessuna deriva e nessuna calibrazione. Per un progetto di produzione, gli ingegneri dovrebbero confermare il significato previsto di queste specifiche con il fornitore e verificarne il comportamento utilizzando il controller, il sistema operativo e il software applicativo effettivi. I test a livello di sistema rimangono importanti, in particolare quando il touchscreen è integrato in un dispositivo personalizzato.

Infine, la dimensione e la disposizione degli elementi dell'interfaccia influiscono sull'usabilità pratica. Una griglia di coordinate fine non può compensare pulsanti troppo piccoli, scarsamente distanziati o difficili da raggiungere. La progettazione dell'interfaccia dovrebbe considerare le condizioni di lavoro dell'utente, il metodo di input e la frequenza operativa prevista.

Durabilità della superficie e protezione ambientale

I piccoli touchscreen utilizzati in ambienti industriali possono essere soggetti a funzionamento ripetuto, polvere, umidità, contaminazione da olio e contatto accidentale con oggetti duri. Queste condizioni possono essere importanti quanto la risoluzione delle coordinate quando si sceglie un pannello.

GreenTouch specifica una durata utile di 1.000.000 di operazioni touch per la sua gamma di touchscreen resistivi a quattro fili di piccole dimensioni. Questa cifra fornisce un utile punto di partenza per valutare l'utilizzo previsto, ma i team di approvvigionamento dovrebbero chiarire le condizioni del test, la posizione del contatto, la forza applicata e i criteri di accettazione associati alla valutazione.

Le informazioni sul prodotto identificano anche una durezza della matita pari a 3H secondo ASTM D3363. La durezza della matita è un test di durezza superficiale e non deve essere interpretato come una garanzia contro ogni tipo di graffio o impatto. Il rivestimento antiappannamento specificato e il trattamento anti-anello di Newton hanno lo scopo di risolvere la protezione della superficie e le interferenze ottiche, aiutando il pannello a mantenere un aspetto utilizzabile in condizioni operative adeguate.

Per le apparecchiature esposte a contaminazione, il produttore dichiara che il touchscreen può essere sigillato per supportare i requisiti NEMA 4, 4X o 12. Il livello di protezione effettivo dipende dall'involucro completato, dai componenti di tenuta, dai metodi di assemblaggio e dai test di convalida. Gli acquirenti dovrebbero quindi confermare se la classificazione richiesta si applica al dispositivo finito o ad una specifica configurazione del pannello.

Queste considerazioni sono particolarmente rilevanti per i terminali industriali portatili, gli scanner di codici a barre logistici, le interfacce di controllo delle apparecchiature e gli strumenti diagnostici portatili. In tali contesti, il pannello deve continuare a funzionare come parte del dispositivo completo piuttosto che come componente isolato.

Scelta delle dimensioni e delle proporzioni dello schermo corrette

La dimensione corretta dello schermo dipende dal layout dell'interfaccia, dallo spazio di montaggio disponibile e dalla quantità di informazioni visualizzate contemporaneamente. Un pannello più piccolo può essere appropriato per una funzione di controllo dedicata, mentre un pannello più grande può ospitare menu più dettagliati e campi dati multipli.

GreenTouch elenca le seguenti dimensioni standard per la sua gamma di touchscreen resistivi a quattro fili:

• 16:9 o opzioni di formato widescreen simili: 2,7, 4,3, 6,2, 7, 9 e 10,1 pollici.

• Opzioni formato 4:3: 5,7, 6, 6,5, 9,7 pollici.

L'area attiva esatta, le proporzioni, le dimensioni del contorno e la disponibilità devono essere confermate per il modello selezionato prima che la progettazione meccanica venga finalizzata.

Ad esempio, un terminale per la scansione di codici a barre può dare priorità alle dimensioni compatte e a un'interfaccia numerica semplice. Un dispositivo diagnostico portatile potrebbe richiedere più spazio per i valori di misurazione, mentre un controller dell'apparecchiatura potrebbe richiedere un layout che rimanga leggibile da una posizione operativa fissa.

Gli ingegneri dovrebbero anche considerare come verrà visualizzato lo schermo nelle condizioni di illuminazione previste, se l'utente indosserà guanti e se l'interfaccia dovrà accogliere input frequenti o ripetitivi. Questi requisiti pratici aiutano a determinare se una particolare dimensione e finitura superficiale sono adatte.

Collegamento del touchscreen ai sistemi integrati

La compatibilità elettrica e software dovrebbe essere confermata nelle prime fasi del processo di sviluppo. GreenTouch afferma che le sue soluzioni touchscreen resistivo a quattro fili possono essere utilizzate con sistemi Windows, Android e Linux. La compatibilità finale dipende dal controller selezionato, dai driver disponibili, dal metodo di connessione e dall'hardware host.

Il processo di connessione descritto prevede il collegamento del cavo di prolunga alla scheda driver, il collegamento del cavo di prolunga al cavo del touchscreen e il collegamento della scheda driver al cavo USB. I tecnici dovrebbero seguire le istruzioni di cablaggio fornite per la configurazione specifica anziché dare per scontato che ogni pannello utilizzi un'interfaccia identica.

Prima della produzione di massa, il team di sviluppo deve verificare l'orientamento delle coordinate, la risposta al tocco, il posizionamento del connettore, l'instradamento dei cavi e il funzionamento dopo ripetute connessioni e disconnessioni, ove applicabile. Vale anche la pena verificare se il controller può essere alloggiato all'interno della custodia senza interferire con altri componenti.

Questi controlli sono particolarmente importanti quando si integra un piccolo pannello in un dispositivo già esistente. Un touchscreen può soddisfare le specifiche delle coordinate richieste ma richiedere comunque modifiche al controller, alla lunghezza del cavo, alla struttura di montaggio o al software applicativo prima di poter essere utilizzato in modo affidabile.

Opzioni di personalizzazione per i produttori di apparecchiature

Le dimensioni standard non sempre corrispondono ai requisiti meccanici ed elettrici di un prodotto finito. GreenTouch offre opzioni di personalizzazione che coprono aspetto, interfacce elettriche e design strutturale.

A seconda dell'applicazione, la personalizzazione può includere dimensioni dello schermo, posizionamento del logo, posizione flessibile della presa del circuito stampato, imballaggio, spessore del vetro ITO, finitura opaca, trattamento anti-anello di Newton, finitura antiriflesso, finitura liscia, selezione del controller e configurazione dell'interfaccia. È inoltre possibile discutere i requisiti di alta temperatura, elevata umidità e protezione dai raggi UV per le configurazioni adatte.

Per i progetti OEM e di apparecchiature industriali, questi dettagli dovrebbero essere definiti prima che il progetto venga congelato. Le modifiche all'uscita del cavo, alle dimensioni del pannello o alla disposizione di montaggio possono influire sull'involucro e sul processo di assemblaggio. I requisiti ambientali possono anche influenzare la selezione dei materiali e i test di qualificazione.

Un'indagine tecnica utile dovrebbe includere la dimensione dello schermo di destinazione, l'intervallo di coordinate richiesto, il sistema operativo host, l'interfaccia del controller, le dimensioni di montaggio, l'ambiente operativo previsto e i requisiti di servizio stimati. Fornire disegni o specifiche di interfaccia aiuta il fornitore a valutare se una configurazione standard è adatta o se è necessaria una progettazione personalizzata.

Lavorare con GreenTouch sulla selezione del touchscreen

In qualità di produttore di prodotti touch professionali, ShenZhen GreenTouch Technology Co., Ltd. fornisce touchscreen resistivi e capacitivi, cornici touch a infrarossi, monitor touch e computer touch integrati per diverse applicazioni di apparecchiature.

Le capacità dichiarate dell'azienda includono un laboratorio di laminazione senza polvere di Classe 1.000, molteplici processi di incollaggio e laminazione completa, più di 20 ingegneri tecnici e un laboratorio di produzione standard di 5.000 metri quadrati. Riporta inoltre le certificazioni ISO 9001 e ISO 14001, oltre alle certificazioni di prodotto tra cui CE, FCC e RoHS per i prodotti pertinenti. Gli acquirenti dovrebbero verificare i certificati e il loro ambito per la configurazione specifica in esame.

Per un nuovo progetto, è utile discutere l'ambiente operativo e l'architettura del sistema insieme alle specifiche del pannello. Ciò consente al produttore e allo sviluppatore dell'apparecchiatura di valutare non solo la gamma di coordinate richiesta, ma anche la risposta al tocco, la durata, la configurazione del cavo, l'adattamento meccanico e la coerenza della produzione.

Il touch screen resistivo da 2,7 a 10,1 pollici (4 fili) è un candidato per terminali industriali compatti, dispositivi diagnostici portatili, apparecchiature logistiche e piccoli pannelli di controllo che richiedono input tattili basati sulla pressione. L'intervallo di coordinate dichiarato 4096 × 4096 è una specifica importante, ma la selezione finale dovrebbe essere basata sulle prestazioni del sistema verificate e sui requisiti dell'applicazione.

In breve, la risoluzione delle coordinate descrive la precisione con cui possono essere rappresentate le posizioni del tocco; non determina in modo indipendente la precisione nel mondo reale. Valutando insieme il controller, la struttura del pannello, la durabilità della superficie, le dimensioni dello schermo e i requisiti di integrazione, i produttori di apparecchiature possono prendere una decisione più informata e ridurre i problemi evitabili durante lo sviluppo del prodotto.
