Lamina touch PCAP a 20 punti: pianificazione di interfacce interattive multiutente

I grandi display interattivi sono sempre più utilizzati nelle sale riunioni, nelle aule, negli ambienti di vendita al dettaglio e nelle aree di informazione pubblica. Tuttavia, uno schermo di grandi dimensioni da solo non garantisce un’esperienza interattiva fluida. Quando più persone devono scrivere, selezionare informazioni, spostare oggetti o lavorare con contenuti digitali sullo stesso display, il sistema touch deve rispondere in modo accurato a più input senza rendere difficile l'utilizzo dell'interfaccia.

Per i produttori di display e gli integratori di sistemi, scegliere la giusta tecnologia touch implica molto più che controllare le dimensioni dello schermo. Il numero di punti di contatto supportati, il tempo di risposta, il materiale della superficie, la connessione del controller e la compatibilità del software influenzano tutti il ​​risultato finale. Una soluzione touch capacitiva proiettata a 20 punti può fornire una base pratica per applicazioni che richiedono input touch simultanei.

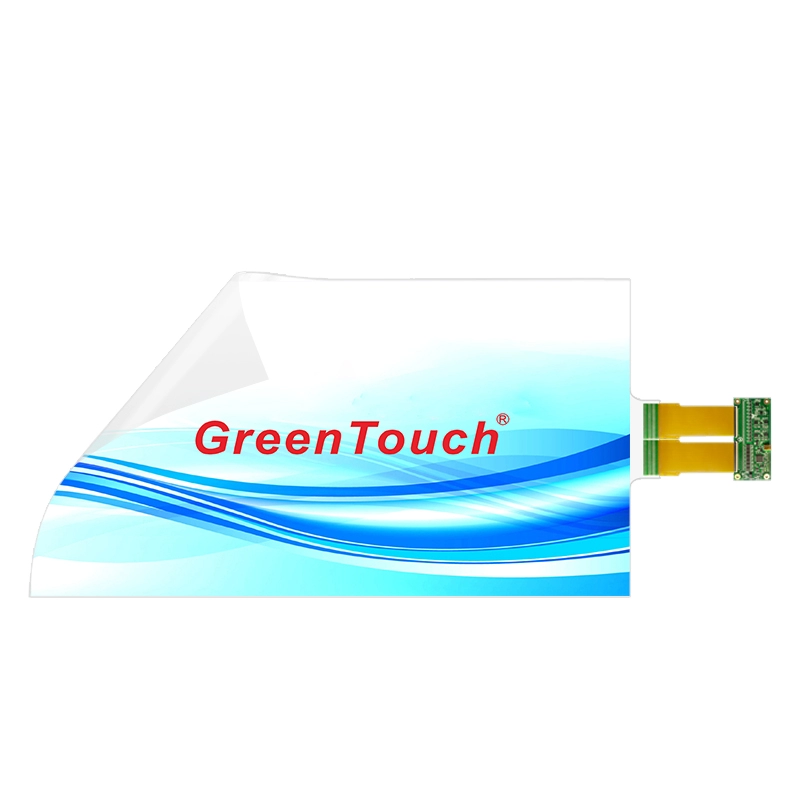

L' Interactive Touch Foil da 32 a 65 pollici (serie XTA) di GreenTouch è progettato per questo tipo di integrazione. Utilizzando una pellicola PET trasparente ultrasottile, la serie XTA supporta il tocco PCAP a 20 punti e può essere applicata su superfici compatibili in vetro, acrilico e policarbonato. Ciò consente ai produttori di aggiungere funzionalità interattive alle strutture espositive senza fare affidamento su una cornice touch visibile convenzionale.

Cosa significa PCAP Touch a 20 punti per le interfacce interattive

La tecnologia capacitiva proiettata, o PCAP, rileva il tocco attraverso i cambiamenti nel campo elettrico attorno a una griglia di sensori. In una lamina tattile, questa struttura di rilevamento è formata da schemi conduttivi disposti lungo gli assi X e Y. Un controller interpreta i segnali e determina le posizioni dei tocchi rilevati.

Una specifica di tocco a 20 punti indica il supporto per un massimo di 20 punti di tocco simultanei nelle condizioni operative specificate del prodotto. Questa funzionalità può essere utile quando un'applicazione deve riconoscere più dita contemporaneamente anziché elaborare solo uno o due contatti.

Ad esempio, una lavagna collaborativa può consentire a più partecipanti di scrivere o manipolare oggetti contemporaneamente. Una visualizzazione interattiva del prodotto può consentire ai visitatori di esplorare diverse sezioni di un'interfaccia, mentre un terminale di informazioni pubbliche può supportare gesti tattili come lo zoom, la rotazione o la navigazione tra le aree di contenuto.

Tuttavia, il numero massimo di punti di contatto è solo una parte del sistema. Il software applicativo deve inoltre riconoscere e gestire correttamente l'input simultaneo. Il sistema operativo, il controller, la configurazione dello schermo e la progettazione dell'interfaccia devono essere testati insieme prima della distribuzione.

Progettazione di interfacce multiutente per display di grandi dimensioni

Un ampio touchscreen crea più spazio per la collaborazione, ma il layout del software determina se tale spazio viene utilizzato in modo efficace.

In una sala riunioni, ad esempio, due partecipanti potrebbero dover annotare aree separate di una presentazione condivisa. Se l’interfaccia costringe tutti a lavorare in una piccola regione centrale, la dimensione fisica del display offre vantaggi pratici limitati. I progettisti dovrebbero invece allocare spazio di lavoro sufficiente per azioni indipendenti e rendere i controlli importanti facilmente raggiungibili.

Lo stesso principio si applica alle esposizioni didattiche. Insegnanti e studenti potrebbero dover scrivere equazioni, spostare diagrammi, confrontare immagini o organizzare materiali didattici. Un'interfaccia multi-touch dovrebbe distinguere i gesti utili dai contatti accidentali e fornire un chiaro feedback visivo quando viene riconosciuta un'azione.

Le applicazioni al dettaglio e commerciali hanno priorità diverse. Una vetrina interattiva può utilizzare l'input touch per esplorare le informazioni sul prodotto, mentre un display pubblicitario digitale potrebbe fornire la navigazione tra il contenuto della campagna e i dettagli del prodotto. In questi casi, l'interfaccia dovrebbe rimanere comprensibile per gli utenti alle prime armi e rispondere in modo coerente ai gesti comuni.

Quando si pianifica un sistema basato sulla pellicola tattile interattiva della serie XTA , iniziare identificando le azioni che gli utenti devono eseguire. Determina se l'applicazione trae realmente vantaggio da molti contatti simultanei o se sarebbe sufficiente un numero inferiore di punti di contatto. Ciò aiuta a garantire che l'hardware e il software touch siano selezionati in base ai requisiti operativi effettivi.

Abbinamento della pellicola touch al vetro e ad altre superfici

Un vantaggio del touch foil è che può essere integrato dietro una superficie trasparente invece di richiedere una tradizionale cornice touch attorno al display.

La serie XTA utilizza una pellicola PET trasparente di circa 0,2 mm di spessore ed è progettata per applicazioni compatibili con vetro, acrilico e policarbonato. Ciò lo rende adatto a progetti in cui i progettisti desiderano mantenere un aspetto frontale pulito aggiungendo funzionalità touch.

La selezione dei materiali dovrebbe avvenire nelle prime fasi del progetto. Il vetro può essere appropriato per pannelli espositivi commerciali e finestre interattive, mentre l'acrilico e il policarbonato possono adattarsi a particolari progetti di custodie o applicazioni con diversi requisiti di peso e fabbricazione. Il risultato finale dipende dallo spessore del materiale, dalle condizioni della superficie, dalla struttura e dalla compatibilità con il sistema touch.

Anche la superficie di installazione deve essere pulita, piana e asciutta prima dell'applicazione. Polvere, impronte digitali, aria intrappolata e adesione non uniforme possono compromettere l'aspetto finale e interferire con l'uniformità dell'installazione. Gli integratori devono seguire le istruzioni di montaggio del produttore e valutare l'effettiva combinazione di materiali prima di impegnarsi nella produzione.

Le installazioni curve richiedono ulteriore attenzione. Sebbene la serie XTA supporti applicazioni diritte e curve, la curvatura consentita e le condizioni di installazione devono essere confermate per la dimensione e il substrato selezionati. Non si dovrebbe automaticamente presumere che un progetto che funziona su un pannello di vetro piano funzioni in modo identico su ogni superficie curva.

Comprendere il tempo di risposta e la precisione del tocco

La risposta al tocco è particolarmente importante quando più persone interagiscono con lo stesso display. Il feedback ritardato può far sembrare la scrittura disconnessa dal movimento delle dita, mentre il posizionamento incoerente può rendere difficile la selezione dei piccoli controlli.

La serie XTA specifica un tempo di risposta inferiore a 8 millisecondi. Si tratta di un riferimento utile quando si valuta la componente touch, ma non deve essere confuso con la latenza end-to-end del sistema completo. Il display, il computer, il sistema operativo, l'elaborazione grafica e il software applicativo possono tutti contribuire al tempo che intercorre tra un tocco fisico e la risposta visiva risultante.

La precisione del tocco dovrebbe essere valutata nel contesto dell'interfaccia prevista. I pulsanti di navigazione di grandi dimensioni possono tollerare piccole variazioni di posizione, mentre gli strumenti di disegno, i diagrammi dettagliati e le attività di selezione di precisione richiedono una valutazione più attenta.

Durante i test, gli integratori dovrebbero controllare il riconoscimento del tocco nell'area attiva, verificare il comportamento dei contatti simultanei e confermare che la calibrazione rimanga idonea dopo l'installazione. I test dovrebbero includere i gesti che gli utenti eseguiranno più spesso, anziché basarsi esclusivamente su una dimostrazione di tocco di base.

La serie XTA specifica inoltre una trasmissione luminosa pari ad almeno il 93%. Ciò supporta l'obiettivo di mantenere la visibilità del display attraverso un livello touch trasparente. Tuttavia, le prestazioni ottiche dell'intero gruppo dipenderanno dal display, dal substrato, dal processo di incollaggio e dalle condizioni di illuminazione circostanti.

Collegamento del controller touch al sistema host

Una pellicola multi-touch necessita di un controller e di un sistema host compatibile per convertire i segnali dei sensori in input utilizzabili. Pianificare correttamente questa connessione può prevenire problemi di integrazione evitabili.

La serie XTA utilizza un'interfaccia USB 2.0 full-speed, con una velocità di trasmissione dichiarata fino a 480 Mbps. Il pacchetto elencato include una pellicola touch, un controller e un cavo USB. La documentazione del prodotto descrive la compatibilità con Windows, Android e Linux.

Prima dell'installazione, verificare che il computer host selezionato supporti il ​​sistema operativo e la configurazione di input tocco previsti. Dovrebbero essere verificati anche i requisiti specifici dell'applicazione, in particolare quando il sistema utilizza software personalizzato, hardware incorporato o una build di sistema operativo specializzata.

La calibrazione è un altro passo importante. Dopo aver collegato il circuito stampato flessibile, o FPC, al controller e collegato il controller all'host, seguire la procedura di configurazione applicabile per calibrare le coordinate del tocco. Confermare che la posizione di tocco visualizzata corrisponda al punto fisico di contatto attraverso l'area attiva.

Sebbene la documentazione del prodotto descriva un processo di connessione senza driver, i requisiti di installazione esatti possono variare in base alla piattaforma host e alla configurazione. Confermare le istruzioni applicabili prima di integrare la pellicola in un sistema di produzione.

Pianificazione delle dimensioni del display e del layout fisico

La dimensione appropriata della pellicola touch dipende dalle dimensioni del display, dalla distanza di visione, dal numero di utenti e dallo spazio di installazione disponibile.

La serie XTA è disponibile nei formati 32, 40, 42, 43, 46, 47, 49, 55 e 65 pollici, utilizzando un formato 16:9. Un display da 32 pollici può essere adatto a una stazione interattiva compatta o a un'area di collaborazione più piccola, mentre i formati più grandi possono fornire spazio aggiuntivo per attività simultanee e interfacce più complesse.

Tuttavia, la scelta di uno schermo più grande non migliora automaticamente l’usabilità. Se gli utenti devono raggiungere frequentemente il display, l'interfaccia deve essere organizzata in modo da ridurre al minimo i movimenti non necessari. I controlli utilizzati più spesso dovrebbero essere posizionati a portata di mano e gli elementi interattivi dovrebbero rimanere sufficientemente grandi per una selezione affidabile.

Anche le dimensioni meccaniche devono essere controllate attentamente. La pellicola touch deve essere allineata con l'area attiva prevista e il controller e l'FPC richiedono spazio sufficiente all'interno del gruppo display. Il percorso dei cavi, l'accesso per la manutenzione e il metodo di fissaggio del substrato dovrebbero essere inclusi nella revisione del progetto.

Per progetti che prevedono dimensioni, loghi o servizi di installazione personalizzati, verificare le opzioni disponibili con il fornitore prima di finalizzare l'involucro e la struttura espositiva.

Gestione della durabilità e dei requisiti ambientali

I display interattivi installati negli spazi pubblici affrontano condizioni operative diverse da quelle utilizzate nelle sale riunioni controllate. Potrebbero essere esposti a manipolazioni frequenti, impronte digitali, procedure di pulizia e contatti accidentali.

La serie XTA elenca protezione impermeabile IP67, caratteristiche antivandalismo e resistenza all'inquinamento. Queste caratteristiche possono essere rilevanti quando si valutano soluzioni touch per installazioni rivolte al pubblico. Tuttavia, il grado di protezione di un componente touch non stabilisce automaticamente il grado di protezione dell'intero display o della custodia. L'assemblaggio finale deve essere valutato in base alla propria costruzione e ai requisiti di prova applicabili.

Anche i trattamenti superficiali possono essere selezionati in base alle esigenze del progetto. Le opzioni di personalizzazione disponibili includono trattamenti antiriflesso (AG), anti-impronte (AF) e antiriflesso (AR). Ciascuno ha uno scopo diverso, quindi la scelta dovrebbe riflettere le condizioni di illuminazione, la routine di pulizia e i requisiti visivi dell'installazione.

Ad esempio, un display interattivo esposto a una forte illuminazione ambientale può trarre vantaggio da un approccio adeguato alla gestione dell’abbagliamento, mentre un’interfaccia pubblica gestita frequentemente può richiedere maggiore attenzione alla visibilità delle impronte digitali e alle procedure di pulizia. È necessario verificare l'effetto del trattamento selezionato sulla trasparenza, sulle prestazioni al tatto e sull'aspetto generale dell'assieme finito.

Valutazione di un fornitore di Touch Foil per progetti di integrazione

Un progetto multi-touch di successo dipende dalla componente touch nonché dalla produzione e dal supporto tecnico che ne stanno alla base. Per gli OEM e gli integratori di sistemi, i punti di valutazione utili includono la coerenza del prodotto, la compatibilità del controller, le capacità di personalizzazione, la documentazione e la capacità del fornitore di supportare le domande di installazione.

Shenzhen GreenTouch Technology Co., Ltd. produce prodotti touch, inclusi touch screen capacitivi e resistivi, cornici touch a infrarossi, monitor touch, pellicole touch interattive e PC touch all-in-one. L'azienda riporta la certificazione del sistema di gestione della qualità ISO 9001 e la certificazione del sistema di gestione ambientale ISO 14001. Le certificazioni relative ai prodotti elencate includono CE, FCC e RoHS, in base al prodotto applicabile.

GreenTouch segnala inoltre un laboratorio di laminazione senza polvere di Classe 1000, esperienza con molteplici tecniche di incollaggio, più di 20 ingegneri tecnici e sviluppo annuale di oltre 50 nuovi prodotti. Queste risorse di produzione e sviluppo sono rilevanti quando si valuta un fornitore per progetti che richiedono dimensioni personalizzate, trattamenti superficiali o supporto per l'integrazione.

Prima di confermare un progetto, gli acquirenti devono richiedere le specifiche relative alla dimensione della pellicola scelta, esaminare i requisiti del controller e del sistema host e organizzare test a campione con il substrato previsto. Una valutazione pratica dovrebbe includere la precisione del tocco, il funzionamento multipunto, l'aspetto ottico, la calibrazione e l'adattamento meccanico dell'assieme completo.

Mettere in pratica il tocco in 20 punti

Il tocco PCAP a venti punti può fornire una base utile per interfacce interattive di grandi dimensioni, ma il suo valore pratico dipende da come è progettato l'intero sistema. Il numero di punti di contatto, il comportamento del software, la compatibilità del substrato, le caratteristiche di risposta e la qualità dell'installazione contribuiscono tutti all'esperienza dell'utente.

La pellicola tattile interattiva da 32 a 65 pollici (serie XTA)  combina una sottile struttura in PET trasparente, supporto touch a 20 punti, un tempo di risposta inferiore a 8 millisecondi e compatibilità con vetro, acrilico e policarbonato. Le dimensioni disponibili e le opzioni di personalizzazione valgono la pena di essere valutate per finestre interattive, segnaletica digitale, display didattici e interfacce collaborative.

Per i produttori e gli integratori di apparecchiature, il punto di partenza più efficace è definire le interazioni previste per l'utente, selezionare il display e il substrato appropriati e convalidare insieme il controller e il software. Questi passaggi aiutano a trasformare una specifica tattile in un sistema interattivo pratico e gestibile.

Per requisiti specifici del progetto, è possibile consultare GreenTouch in merito alle dimensioni disponibili, alle opzioni di personalizzazione, ai metodi di installazione e alle considerazioni sulla compatibilità. La revisione di questi dettagli prima della produzione aiuta a garantire che la pellicola touch della serie XTA selezionata corrisponda al design fisico e all'esperienza utente prevista.
