Panel PC industriali senza ventole: come il raffreddamento passivo supporta un funzionamento affidabile

I computer industriali spesso operano in luoghi in cui polvere, vibrazioni, spazio di installazione limitato e lunghi orari di lavoro rendono la selezione dell'hardware più complicata rispetto alla scelta del processore e delle dimensioni dello schermo. In un'officina di produzione, un computer di controllo potrebbe dover visualizzare lo stato della macchina su più turni. All'interno di un armadio automatizzato, il flusso d'aria limitato può rendere la gestione del calore una preoccupazione quotidiana. Per i produttori di apparecchiature, la progettazione del raffreddamento di un Panel PC può influire sulla pianificazione della manutenzione, sulla flessibilità di installazione e sulla stabilità operativa a lungo termine.

Un Panel PC industriale fanless offre un approccio pratico a queste sfide. Eliminando la ventola di raffreddamento e utilizzando un involucro attentamente progettato per dissipare il calore, questo tipo di computer riduce il numero di componenti in movimento ed evita il rumore correlato alla ventola. Il PC touch panel con montaggio a pannello da 10,1-23,8 pollici (serie 3D) di GreenTouch combina una struttura senza ventola con un alloggiamento in lega di alluminio, dissipazione del calore alettata e tecnologia touch capacitiva proiettata, rendendolo un candidato per il controllo industriale e le applicazioni informatiche integrate.

Come funziona il raffreddamento passivo nei Panel PC industriali

I tradizionali sistemi di raffreddamento attivo utilizzano ventole per spostare l'aria attraverso o attorno ai componenti interni. Questo flusso d'aria aiuta ad allontanare il calore dal processore e da altre parti elettroniche, ma introduce anche componenti mobili che possono usurarsi nel tempo. La polvere può accumularsi attorno alle aperture di ventilazione e il rumore della ventola può diventare indesiderato in aree di lavoro silenziose o apparecchiature chiuse.

Il raffreddamento passivo adotta un approccio diverso. Invece di fare affidamento su una ventola, il calore viene trasferito attraverso percorsi termici interni all'involucro, dove l'aria circostante contribuisce a trasportarlo via. L'efficacia di questa progettazione dipende da fattori quali la generazione di calore, il materiale dell'involucro, l'area della superficie, la temperatura ambiente e lo spazio disponibile attorno al dispositivo.

Nei Panel PC industriali l'involucro posteriore può svolgere un ruolo importante in questo processo. Una superficie alettata aumenta l'area disponibile per la dissipazione del calore, aiutando il dispositivo a rilasciare calore senza flusso d'aria forzato. Tuttavia, il raffreddamento passivo non elimina il calore; gestisce il calore attraverso l'involucro e l'ambiente circostante. L'installazione corretta e uno spazio sufficiente rimangono importanti.

Per i progettisti delle apparecchiature, ciò significa che il raffreddamento dovrebbe essere preso in considerazione durante la progettazione meccanica iniziale anziché dopo l'installazione del computer di controllo. Un Panel PC posizionato troppo vicino ad altri componenti che producono calore o racchiuso in un compartimento scarsamente ventilato può essere esposto a condizioni termiche più impegnative rispetto a uno installato con uno spazio adeguato.

Perché il design fanless è importante negli ambienti industriali

Il vantaggio principale di un computer industriale senza ventole non è semplicemente l’assenza di rumore. Il suo valore diventa più chiaro quando il computer viene integrato in apparecchiature che devono funzionare costantemente per periodi prolungati.

Innanzitutto, rimuovendo la ventola di raffreddamento si elimina un componente che altrimenti potrebbe richiedere un'ispezione o una sostituzione. Ciò può semplificare la pianificazione della manutenzione, in particolare quando il Panel PC è installato all'interno del contenitore della macchina o in una posizione di difficile accesso. Ciò non significa che l'intero computer sia esente da manutenzione, ma elimina un comune punto di usura meccanica.

In secondo luogo, una struttura senza ventola può ridurre la necessità di aperture per il flusso d’aria associate al raffreddamento con ventola convenzionale. Se combinato con un involucro adeguatamente sigillato, ciò può contribuire a limitare l'ingresso di polvere e altri contaminanti. Nelle applicazioni in cui durante la produzione vengono generate particelle fini, la protezione dell'involucro deve essere valutata insieme alla progettazione del raffreddamento.

In terzo luogo, un'emissione acustica inferiore può essere utile nei laboratori, nelle sale delle apparecchiature mediche, nelle stazioni di ispezione e in altre aree di lavoro in cui non è desiderabile un rumore di fondo non necessario.

La serie GreenTouch 3D utilizza una struttura in lega di alluminio completamente chiusa con un design di dissipazione del calore alettato posteriore. La sua costruzione integrata è destinata a supportare l'uso industriale evitando il rumore della ventola. L'involucro fornisce inoltre una solida struttura di montaggio per installazioni integrate, montate a parete o su scrivania.

Alloggiamento in lega di alluminio e gestione termica

Il design dell'involucro ha un'influenza diretta sul modo in cui un Panel PC industriale gestisce il calore. La lega di alluminio è ampiamente utilizzata nelle apparecchiature industriali perché combina un peso relativamente basso con resistenza meccanica e conduttività termica utili.

La serie 3D presenta una lunetta in lega di alluminio e un coperchio posteriore realizzati utilizzando un processo di stampaggio e pressofusione personalizzato. Questo alloggiamento integrato supporta i requisiti strutturali del prodotto fornendo allo stesso tempo una superficie attraverso la quale il calore può dissiparsi. Le alette posteriori aumentano l'area disponibile per lo scambio termico, rendendo l'armadio parte attiva del sistema di gestione termica.

L’integrazione meccanica è ancora importante. Quando un Panel PC è incorporato in una macchina, il pannello circostante potrebbe limitare il flusso d'aria attorno al coperchio posteriore. Anche i cavi, i componenti vicini e le pareti dell'armadio possono ridurre lo spazio disponibile per la fuoriuscita del calore. I progettisti delle apparecchiature dovrebbero pertanto rivedere le dimensioni di montaggio e lo spazio dietro il display prima di finalizzare l'installazione.

Per le applicazioni montate a parete o desktop, lo spazio disponibile può differire in modo significativo rispetto a un'installazione incorporata. Una staffa a parete o un supporto da tavolo dovrebbe sostenere il dispositivo in modo sicuro senza ostruire inutilmente la superficie di raffreddamento posteriore.

Quando si sceglie un computer fanless è importante distinguere anche tra la temperatura operativa massima supportata e la temperatura effettiva all'interno dell'ambiente di installazione. La serie 3D di PC touch panel con montaggio a pannello specifica un ampio intervallo di temperature operative da -20°C a 70°C. I progettisti del sistema devono comunque confermare che la configurazione selezionata, le condizioni di installazione e il carico di lavoro dell'applicazione siano adatti all'ambiente previsto.

Abbinamento del processore e della memoria al carico di lavoro

Un armadio senza ventola deve gestire il calore generato dall'hardware installato. La scelta del processore è quindi strettamente collegata ai requisiti applicativi e alla pianificazione termica.

La serie GreenTouch 3D offre opzioni di processore Intel® Core™ i3, i5 e i7. Diverse configurazioni possono supportare diversi livelli di domanda informatica, da semplici interfacce operatore ad applicazioni che coinvolgono software ed elaborazione dati più complessi.

Un'interfaccia di controllo industriale che visualizza principalmente lo stato della macchina e accetta l'input dell'operatore può avere requisiti diversi da un sistema che esegue diverse applicazioni, elabora dati di ispezione o comunica con più dispositivi collegati. La scelta di un processore in base al carico di lavoro effettivo aiuta a evitare inutili complessità hardware.

La memoria e l'archiviazione dovrebbero essere valutate allo stesso modo. Le configurazioni elencate includono 2–8 GB di RAM, capacità SSD da 32 GB a 256 GB e opzioni HDD da 500 GB a 1 TB. La combinazione appropriata dipende dal sistema operativo, dal software applicativo, dall'archiviazione locale dei dati e dagli aggiornamenti futuri previsti.

Ad esempio, un'interfaccia macchina di base può richiedere meno memoria e spazio di archiviazione rispetto a un sistema che registra localmente le informazioni sulla produzione o esegue diversi strumenti software. Un SSD può essere utile laddove l'accesso reattivo al sistema e l'archiviazione compatta sono priorità, mentre un HDD può essere preso in considerazione quando è richiesta una maggiore capacità di archiviazione locale. La configurazione finale deve essere confermata rispetto alle opzioni di prodotto disponibili e ai requisiti dell'applicazione.

Protezione dell'involucro e affidabilità a lungo termine

Il raffreddamento è solo una parte dell'affidabilità dei computer industriali. Anche polvere, esposizione all'acqua, interferenze elettriche, impatto meccanico e condizioni di installazione possono influenzare le prestazioni di un Panel PC.

La serie 3D elenca la protezione frontale IP65 e la protezione dagli urti IK06. Queste specifiche affrontano preoccupazioni diverse: IP65 si riferisce alla protezione contro polvere e getti d'acqua nelle condizioni di test applicabili, mentre IK06 indica un livello definito di resistenza agli urti meccanici. Non devono essere interpretati come prova che ogni superficie del dispositivo completo possa resistere a qualsiasi esposizione ambientale.

Per le apparecchiature installate in prossimità dei processi produttivi è particolarmente importante la distinzione tra protezione frontale e protezione dell'intero involucro. La parte anteriore di un Panel PC può essere sottoposta a procedure di pulizia o schizzi occasionali, mentre la sua parte posteriore può trovarsi all'interno di un armadio protetto. Il livello di protezione richiesto deve essere valutato in base all'installazione effettiva.

Il prodotto elenca anche le funzionalità anti-interferenza EMC. Negli ambienti industriali con motori, azionamenti, apparecchiature di commutazione e sistemi di comunicazione, la compatibilità elettromagnetica è una considerazione importante. Le prestazioni a livello di sistema dipendono dalla corretta messa a terra, dal percorso dei cavi, dalla qualità dell'alimentazione e dalle caratteristiche delle apparecchiature collegate, pertanto questi fattori devono essere esaminati durante l'integrazione.

I trattamenti superficiali opzionali includono trattamenti antiriflesso (AG), antiriflesso (AR), anti-impronta digitale (AF) e antibatterici. Queste opzioni possono essere prese in considerazione in base all'ambiente di lavoro e ai requisiti di pulizia. La loro idoneità dovrebbe essere confermata per la configurazione specifica piuttosto che presumere che sia inclusa come standard.

Applicazioni che traggono vantaggio dai Panel PC Fanless

I Panel PC fanless sono utili quando l'apparecchiatura richiede un display e un computer integrati ma ha spazio limitato per l'hardware di raffreddamento convenzionale.

Nelle macchine utensili CNC e nei macchinari specializzati, il Panel PC può fungere da interfaccia operatore per visualizzare informazioni operative e interagire con software di controllo compatibile. Le dimensioni dello schermo, il metodo di montaggio e le interfacce di comunicazione richieste dipendono dal design della macchina.

Sulle linee di produzione automatizzate, un Panel PC può essere installato in una stazione di ispezione o in una postazione di lavoro dell'operatore. Una struttura senza ventole può contribuire a ridurre la manutenzione correlata alle ventole, mentre l'alloggiamento in alluminio fornisce un involucro compatto per l'elaborazione integrata.

Le apparecchiature sanitarie intelligenti e i sistemi di laboratorio possono trarre vantaggio da un funzionamento silenzioso e da una superficie anteriore sigillata, in base ai requisiti normativi, di pulizia e di sicurezza elettrica dell'applicazione. Nelle biglietterie automatiche self-service, nei sistemi di cassa al dettaglio e nei terminali di ordinazione, la possibilità di installare il display all'interno di un armadio appositamente costruito può semplificare la progettazione delle apparecchiature.

La serie 3D supporta il funzionamento multi-touch con tecnologia capacitiva proiettata e offre dimensioni dello schermo da 10,1 a 23,8 pollici. I formati di visualizzazione disponibili includono 16:10, 4:3, 5:4 e 16:9, consentendo ai produttori di apparecchiature di selezionare un formato dello schermo adatto all'interfaccia e allo spazio di installazione.

Considerazioni sull'installazione e sulla connettività

È necessario selezionare un Panel PC fanless tenendo presente la disposizione di montaggio e l'accesso ai cavi. La serie 3D supporta l'installazione incorporata, montata a parete e su desktop. Le opzioni di montaggio VESA posteriore includono modelli 75 × 75 mm e 100 × 100 mm, a seconda della configurazione.

I collegamenti posteriori rivolti verso il basso aiutano a mantenere i cavi organizzati quando l'unità è installata in posizioni adeguate. Le interfacce disponibili includono HDMI, VGA, COM, LAN, USB, MIC, AUDIO e DC IN. Il prodotto dispone inoltre di Gigabit Ethernet e Wi-Fi 802.11b/g/n integrato.

Prima di ordinare, i produttori di apparecchiature devono verificare l'esatta configurazione delle porte, le dimensioni di montaggio, i requisiti di alimentazione, il sistema operativo e le opzioni di uscita del display. Dovrebbero essere considerati anche il raggio di curvatura del cavo e l'accesso per la manutenzione, in particolare negli armadi poco profondi.

Per i sistemi che richiedono un protocollo di comunicazione, un ambiente software o una periferica esterna specifici, la conferma della compatibilità prima dell'installazione può evitare lavori di riprogettazione evitabili.

Scelta di un partner di produzione adatto

Per i progetti di apparecchiature OEM, le specifiche del prodotto rappresentano solo una parte della decisione. Anche la coerenza della produzione, il supporto della configurazione, la gestione della qualità e la comunicazione durante l'integrazione possono influire sulla consegna del progetto.

Shenzhen GreenTouch Technology Co., Ltd. è specializzata in prodotti touch, inclusi monitor touch, PC touch all-in-one, touch screen capacitivi e resistivi e altre soluzioni di visualizzazione interattive. L'azienda riporta la certificazione del sistema di gestione della qualità ISO 9001 e la certificazione del sistema di gestione ambientale ISO 14001, insieme a certificazioni relative al prodotto tra cui CE, FCC, CB, RoHS, UL, CCC e HDMI, a seconda del prodotto e della configurazione applicabili.

Le sue risorse produttive includono un laboratorio di laminazione senza polvere di Classe 1000, molteplici tecniche di incollaggio e un laboratorio di produzione standard di circa 5.000 metri quadrati. L'azienda vanta inoltre un team di oltre 20 ingegneri tecnici e lo sviluppo annuale di oltre 50 nuovi prodotti.

Per i clienti industriali, queste funzionalità forniscono utili punti di partenza nella valutazione di un fornitore. Gli acquirenti devono confermare le certificazioni specifiche, i requisiti di produzione, le configurazioni disponibili, i termini di garanzia e il supporto tecnico applicabili al loro progetto.

Rendere il raffreddamento passivo parte della decisione di progettazione

Un Panel PC industriale senza ventola può contribuire a ridurre la manutenzione dovuta alla ventola e il rumore di funzionamento, ma un funzionamento affidabile non dipende solo dalla semplice rimozione di un componente mobile. La progettazione termica, la selezione del processore, la protezione dell'involucro, lo spazio di montaggio e la pianificazione del carico di lavoro devono lavorare insieme.

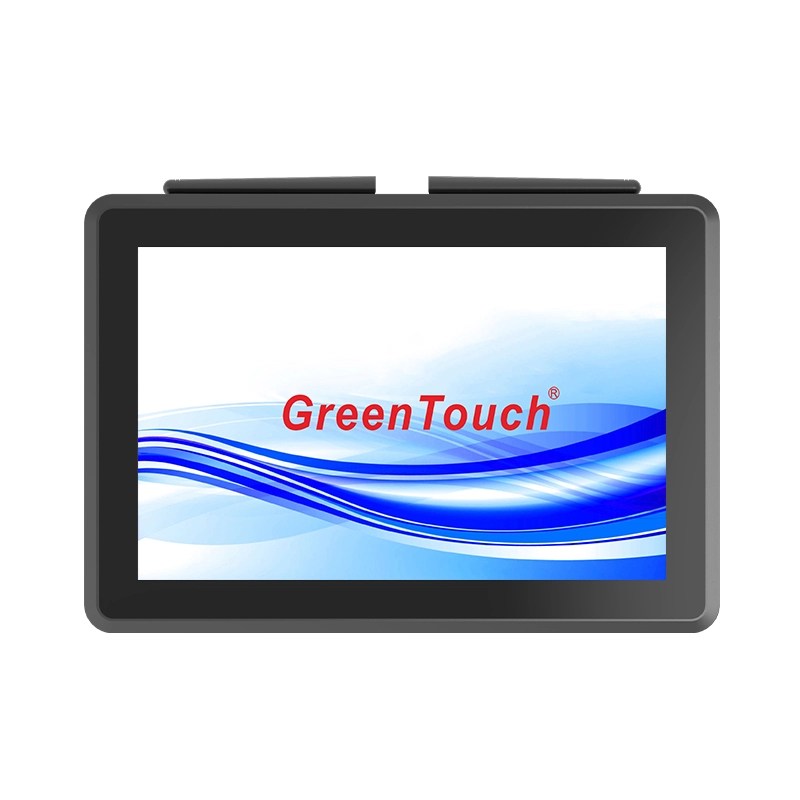

Il PC touch panel con montaggio a pannello da 10,1-23,8 pollici (serie 3D)  combina un involucro in lega di alluminio senza ventola, dissipazione del calore con alette posteriori, opzioni multiple di processore, multi-touch capacitivo proiettato e configurazioni di montaggio flessibili. Queste caratteristiche valgono la pena di essere valutate per macchinari industriali, stazioni di automazione e altre applicazioni informatiche integrate in cui lo spazio e l'accesso per la manutenzione sono importanti.

Prima di scegliere una configurazione, esaminare l'ambiente operativo, le interfacce richieste, le dimensioni di montaggio, il carico di lavoro del software e i requisiti di protezione. Per i progetti OEM, discutere questi dettagli con GreenTouch può aiutare a stabilire se il Panel PC selezionato corrisponde alle effettive condizioni operative dell'apparecchiatura.

Per ulteriori informazioni sul prodotto e dettagli sulla configurazione, esplora il PC touch panel serie 3D e confronta le dimensioni dello schermo disponibili, le opzioni hardware e le modalità di montaggio con i requisiti della tua applicazione.
