GreenTouch come produttore di monitor touch screen a cornice aperta: integrazione di chioschi, montaggio e conformità EMC

L'integrazione della tecnologia touch interattiva in terminali self-service personalizzati, chioschi di pagamento e console di macchine industriali richiede hardware di visualizzazione che si adatti perfettamente ai mobili esterni. L'approvvigionamento da un affermato produttore di monitor touch screen a cornice aperta  consente ai progettisti di sistemi di aggirare i compromessi meccanici e le limitazioni estetiche dei display desktop standard in scatola. I monitor a telaio aperto sono progettati specificatamente per l'installazione integrata, con telaio perimetrale in metallo nudo, flange di montaggio laterale multiasse e opzioni di sigillatura anteriore durevoli. La collaborazione con un produttore esperto come GreenTouch garantisce ai costruttori di apparecchiature di ottenere un allineamento dimensionale preciso, una protezione di ingresso superiore e una conformità elettromagnetica affidabile in installazioni pubbliche e industriali esigenti.

Perché l'architettura a telaio aperto si adatta agli involucri per chioschi personalizzati

I chioschi self-service e gli involucri industriali personalizzati sono caratterizzati da ritagli in lamiera su misura, facciate personalizzate del marchio e ingombri con profondità interna ridotta. I monitor desktop standard sono dotati di ingombranti cornici in plastica, supporti fissi e scomodi punti di uscita dei cavi che complicano l'assemblaggio interno del cabinet. L'architettura a telaio aperto fornisce un involucro aerodinamico in metallo nudo che si monta direttamente contro la parte posteriore della facciata dell'armadio. Questa integrazione a filo crea un aspetto frontale moderno e senza soluzione di continuità massimizzando al tempo stesso il volume interno dell'armadio per stampanti di biglietti, lettori di carte, accettatori di banconote e computer host integrati.

Inoltre, la struttura a telaio aperto riduce al minimo il peso totale del terminale e semplifica l'assistenza sul campo. Poiché il monitor si monta su binari strutturali interni anziché fare affidamento su staffe desktop esterne, lo stress meccanico si distribuisce uniformemente su tutto il telaio del chiosco. Il telaio rigido in acciaio laminato a freddo o alluminio protegge il pannello LCD interno e i controller di temporizzazione da torsioni meccaniche, torsioni del cabinet e vibrazioni durante il trasporto.

Se un display attivo richiede manutenzione, i tecnici possono accedere all'unità dal retro senza smontare l'intera facciata anteriore del chiosco. Questa funzionalità riduce i tempi di inattività del sistema e il sovraccarico del supporto operativo per le distribuzioni di chioschi distribuiti a livello globale.

Abbina la meccanica del telaio aperto al ritaglio del chiosco

Flange a montaggio laterale e posizionamento della staffa regolabile

L'integrazione impeccabile del touch screen del chiosco meccanico si basa su un hardware di montaggio versatile.  I monitor a cornice aperta GreenTouch incorporano staffe laterali regolabili a forma di L con aperture di montaggio scanalate. Queste staffe si fissano lungo il perimetro del telaio del monitor e si fissano direttamente alle nervature o ai perni strutturali interni del chiosco.

Questi canali scanalati forniscono regolabilità multiasse nelle dimensioni orizzontale, verticale e di profondità. I tecnici dell'assemblaggio possono microregolare la posizione del monitor per allineare il vetro touch attivo a filo con l'apertura del mobile fino a frazioni di millimetro. Ciò elimina spazi antiestetici, bordi disallineati e margini irregolari della cornice.

Questa flessibilità meccanica garantisce un allineamento frontale coerente su diversi spessori di lamiera dell'armadio, da 1,5 mm a 3,0 mm, senza vincoli o distorsioni meccaniche. Le barre di bloccaggio posteriori applicano una pressione in avanti uniforme, fissando saldamente il display in posizione.

Architettura VESA posteriore per la rigidità del sottotelaio

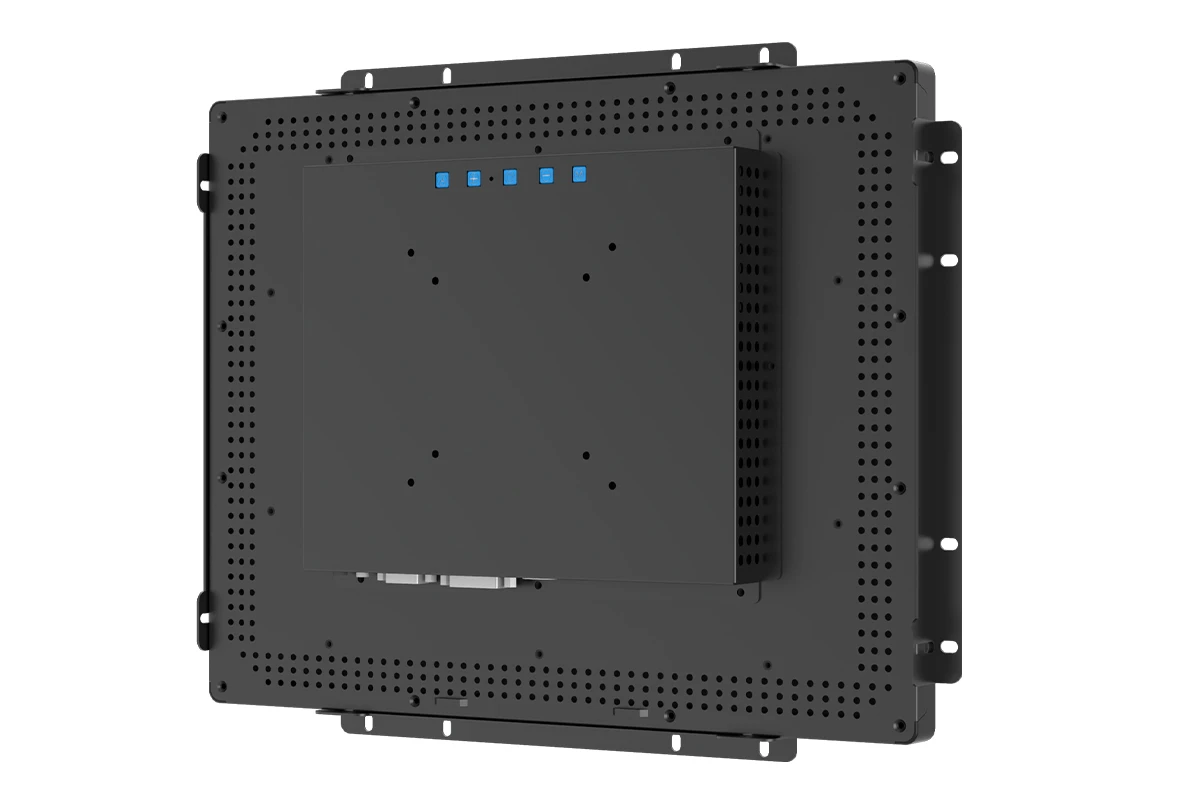

Oltre alle flange laterali perimetrali, i display a cornice aperta incorporano matrici di fori posteriori standardizzate conformi VESA (75x75 mm e 100x100 mm). Questi punti di montaggio consentono agli integratori di sistema di fissare staffe di supporto secondarie, bracci articolati interni o moduli informatici compatti direttamente allo chassis del display, isolando il vetro touch anteriore dalle vibrazioni del cabinet.

Integra trattamenti ottici per un'illuminazione complessa

I chioschi self-service operano spesso in ambienti con elevata illuminazione ambientale, come atri di vendita al dettaglio illuminati dal sole, snodi di trasporto e biglietterie all'aperto. Le superfici in vetro nudo riflettono i riflettori e l'abbagliamento ambientale, cancellando il contrasto del display e frustrando gli utenti. GreenTouch fornisce trattamenti ottici specializzati, tra cui la diffusione superficiale antiriflesso (AG) con incisione chimica e lo sputtering magnetron antiriflesso multistrato (AR).

Laddove è richiesto il massimo contrasto visivo, il collegamento ottico diretto riempie lo spazio d'aria interno tra il sensore tattile e il pannello LCD con resina ottica trasparente. Il collegamento ottico elimina i riflessi interni, aumenta il contrasto visivo fino al 400% e previene la formazione di condensa interna in ambienti umidi variabili.

La combinazione dello sputtering AR con la resina ottica trasparente con indice corrispondente aumenta la trasmissione della luce oltre il 90%, garantendo testo nitido, grafica dell'interfaccia utente nitida e chiara leggibilità anche in condizioni di luce ambientale intensa.

Messa a terra e percorsi dei cavi da parte del tecnico per la conformità EMC

I chioschi self-service racchiudono densi sottogruppi elettronici in involucri metallici confinati. Alimentatori, stampanti termiche, lettori di banconote e modem cellulari generano rumore elettromagnetico che può irradiarsi nei circuiti del digitalizzatore touch. Cavi non schermati e una messa a terra inadeguata possono causare salti irregolari del cursore, tocchi fantasma o blocchi completi del controller touch.

I monitor a telaio aperto GreenTouch incorporano perni di messa a terra a stella integrati, cablaggio interno schermato multiconduttore e induttanze in ferrite. Utilizzando un nastro di rame conduttivo, i componenti interni del telaio sono fissati direttamente al telaio metallico esterno, creando un'efficace gabbia di Faraday che protegge i controller capacitivi sensibili.

Questo circuito impedisce alle scintille statiche dell'utente di danneggiare l'elettronica interna, soddisfacendo facilmente gli standard EN 61000-4-2 Livello 4 sulle scariche elettrostatiche (ESD) fino a 8 kV di contatto e 15 kV di scarica in aria.

Verificare la dissipazione termica e la convezione interna

Gli armadi chiusi per chioschi presentano notevoli sfide termiche. La retroilluminazione ad alta luminosità, gli alimentatori e i processori host generano calore che si accumula all'interno degli involucri sigillati. I casi di studio pubblicati confermano che l'implementazione di chioschi commerciali in installazioni ad alta temperatura ambientale beneficia di canali di convezione senza ventola. Le coperture posteriori in alluminio di grosso spessore fungono da dissipatori di calore passivi, conducendo il calore lontano dai componenti sensibili del display.

Convalida i prototipi con la lamiera Real Kiosk

I team di ingegneri valutano i modelli CAD attraverso prototipi pilota fisici prima di impegnarsi nella produzione di massa. L'installazione di un prototipo di monitor a telaio aperto nel telaio di un chiosco reale verifica l'adattamento della staffa, gli spazi liberi per il passaggio dei cavi, il flusso d'aria termico e la reattività al tocco prima che inizi la produzione di massa.

Domande frequenti sui monitor touch screen a cornice aperta

I progettisti di chioschi e i costruttori di apparecchiature valutano regolarmente queste domande tecniche pratiche durante l'integrazione del monitor open frame.

In che modo un monitor a telaio aperto mantiene la sigillatura dell'ingresso anteriore?

I monitor a telaio aperto utilizzano guarnizioni perimetrali in silicone compresse tra la flangia del monitor e l'apertura posteriore del cabinet, creando una barriera impermeabile che garantisce una protezione IP65 dall'ingresso frontale contro polvere e fuoriuscite di liquidi.

È possibile montare i monitor open frame verticalmente con orientamento verticale?

SÌ. I monitor industriali a cornice aperta supportano sia l'orientamento orizzontale che verticale, con pannelli IPS ad ampio angolo di visione (178°/178°) che mantengono colore e contrasto uniformi in entrambe le configurazioni.

Quali interfacce video sono tipiche dei monitor industriali open frame?

Le configurazioni standard includono porte HDMI, DisplayPort e VGA analogiche per ospitare controller digitali moderni e sistemi informatici legacy.

Coordina la progettazione del tuo chiosco con GreenTouch

L'esecuzione di un programma hardware impeccabile per chioschi richiede l'armonizzazione della lamiera dell'involucro, dei trattamenti ottici e della messa a terra elettronica. GreenTouch offre supporto OEM e ODM completo, dalla progettazione di staffe personalizzate al collegamento ottico per camere bianche. Gli integratori di sistemi e i produttori di chioschi sono invitati a inviare le specifiche del progetto direttamente su https://www.greentouch.com.cn/  per la revisione tecnica e il campionamento del prototipo.
