Criteri dei fornitori di monitor LCD industriali per l'automazione: interfacce, montaggio e ambiente compatibile con GreenTouch

L'automazione industriale si basa su display visivi interattivi per monitorare le catene di montaggio, controllare le postazioni di lavoro robotiche e gestire i sistemi di controllo di supervisione e acquisizione dati (SCADA). L'approvvigionamento da un fornitore di monitor LCD industriali  richiede la valutazione della resilienza dell'hardware, della versatilità dell'interfaccia, della flessibilità del montaggio meccanico e della continuità della fornitura a lungo termine. I monitor standard per uffici commerciali si guastano rapidamente negli ambienti industriali, dove nebbie oleose disperse nell'aria, lavaggi chimici, vibrazioni meccaniche e rumore elettrico causano il guasto dei componenti. Gli ingegneri dell'automazione devono stabilire criteri tecnici chiari per selezionare l'hardware di visualizzazione che offra prestazioni affidabili 24 ore su 24, 7 giorni su 7.

Identificare innanzitutto l'ambiente di automazione specifico

Una corretta integrazione dei display di automazione inizia con una valutazione approfondita dell'ambiente operativo. I terminali di automazione industriale operano in diversi ambienti fisici, dalle suite di imballaggio farmaceutico pulito agli impianti di stampaggio di metalli pesanti. Per stabilire le specifiche ambientali è necessario analizzare gli intervalli di temperatura operativa, i livelli di umidità, i profili di esposizione chimica e i rischi di impatto fisico.

I monitor LCD di livello industriale supportano un intervallo di temperatura operativa compreso tra -20°C e 70°C e umidità relativa senza condensa fino al 90%. Negli stabilimenti industriali all'aperto o non climatizzati, i pannelli LCD ad ampia temperatura impediscono una risposta lenta dei cristalli liquidi a temperature gelide ed evitano effetti di schiarimento del display in condizioni di calore estremo. L'ancoraggio rigido dei componenti interni previene l'allentamento dei connettori durante le continue vibrazioni del macchinario.

Il grado di protezione IP65 del pannello frontale impedisce agli spruzzi d'acqua, ai fluidi da taglio e alla polvere trasportata dall'aria di penetrare nella custodia del monitor durante i lavaggi di routine. Il vetro di copertura anteriore rinforzato chimicamente che raggiunge la resistenza agli urti IK08 protegge dalla caduta di strumenti e dagli impatti meccanici, mentre le superfici antiriflesso incise chimicamente preservano la chiarezza ottica nonostante l'esposizione ripetuta ai detergenti per la pulizia industriale.

Seleziona Touch Physics per flussi di lavoro industriali

Multi-touch capacitivo proiettato per HMI moderni

Adattare la tecnologia del digitalizzatore touch ai requisiti del flusso di lavoro dell'operatore è essenziale per la produttività della fabbrica. Il rilevamento capacitivo proiettato (PCAP) è la scelta standard per i moderni HMI multi-touch, offrendo un controllo fluido dei gesti, chiarezza ottica e integrazione del vetro piatto che semplifica la pulizia.

I controller PCAP avanzati sono dotati di regolazione dinamica della soglia del firmware che distingue tra tocchi intenzionali dell'operatore e goccioline di fluido superficiale. Le griglie di elettrodi a capacità reciproca tracciano fino a dieci punti di contatto simultanei, mantenendo la precisione delle coordinate anche quando lo schermo è rivestito con pellicole di acqua o olio leggero.

Rilevamento resistivo a cinque fili per postazioni di lavoro pesanti con guanti

Per le postazioni di lavoro in cui gli operatori indossano guanti di pelle isolanti pesanti, guanti di gomma per prodotti chimici o utilizzano strumenti non conduttivi, i touch screen resistivi a 5 fili garantiscono un'affidabilità di attuazione costante. Poiché il rilevamento resistivo si basa esclusivamente sulla pressione meccanica, funziona indipendentemente dalla polvere conduttiva trasportata dall'aria, da pellicole di grasso o da pozzanghere di liquidi superficiali. Nella costruzione resistiva a cinque fili, tutte le reti di tensione di eccitazione elettrica risiedono permanentemente sulla base rigida di vetro, mentre la membrana superiore flessibile funziona esclusivamente come sensore di tensione passivo, resistendo a oltre 35 milioni di tocchi in un uso industriale impegnativo.

Verificare la luminanza del display e i trattamenti ottici

Gli ambienti di illuminazione degli stabilimenti presentano sfide visive significative. L'illuminazione ad alogenuri metallici, i faretti a LED luminosi e la luce del sole proveniente dai lucernari della fabbrica cancellano il contrasto del display e creano un bagliore accecante della superficie. Un monitor touch per l'automazione industriale richiede retroilluminazione a LED ad alta luminosità classificata da 400 a 1.000 nit o superiore, abbinata a trattamenti superficiali antiriflesso (AG) incisi chimicamente che diffondono i riflessi speculari.

Il collegamento ottico diretto tra il vetro di copertura e il pannello LCD elimina in modo permanente i vuoti d'aria interni. Il bonding ottico elimina i riflessi della luce interna, previene la condensa interna negli impianti non condizionati e migliora i rapporti di contrasto visivo per una resa grafica nitida. Le retroilluminazione a LED industriali incorporano una gestione termica a stato solido che garantisce un'emivita operativa (L70) superiore a 50.000 ore continue.

Questa longevità garantisce che la luminanza dello schermo rimanga stabile per cinque o sette anni di servizio ininterrotto 24 ore su 24, 7 giorni su 7. Il circuito di attenuazione della retroilluminazione con modulazione di larghezza di impulso (PWM) fornisce un'ampia regolazione della luminosità dal 100% al 10% o inferiore, prevenendo l'affaticamento degli occhi dell'operatore durante i turni notturni dell'impianto e preservando una resa cromatica accurata in tutte le impostazioni di luminosità.

Standardizzare la connettività dell'interfaccia e l'architettura di alimentazione

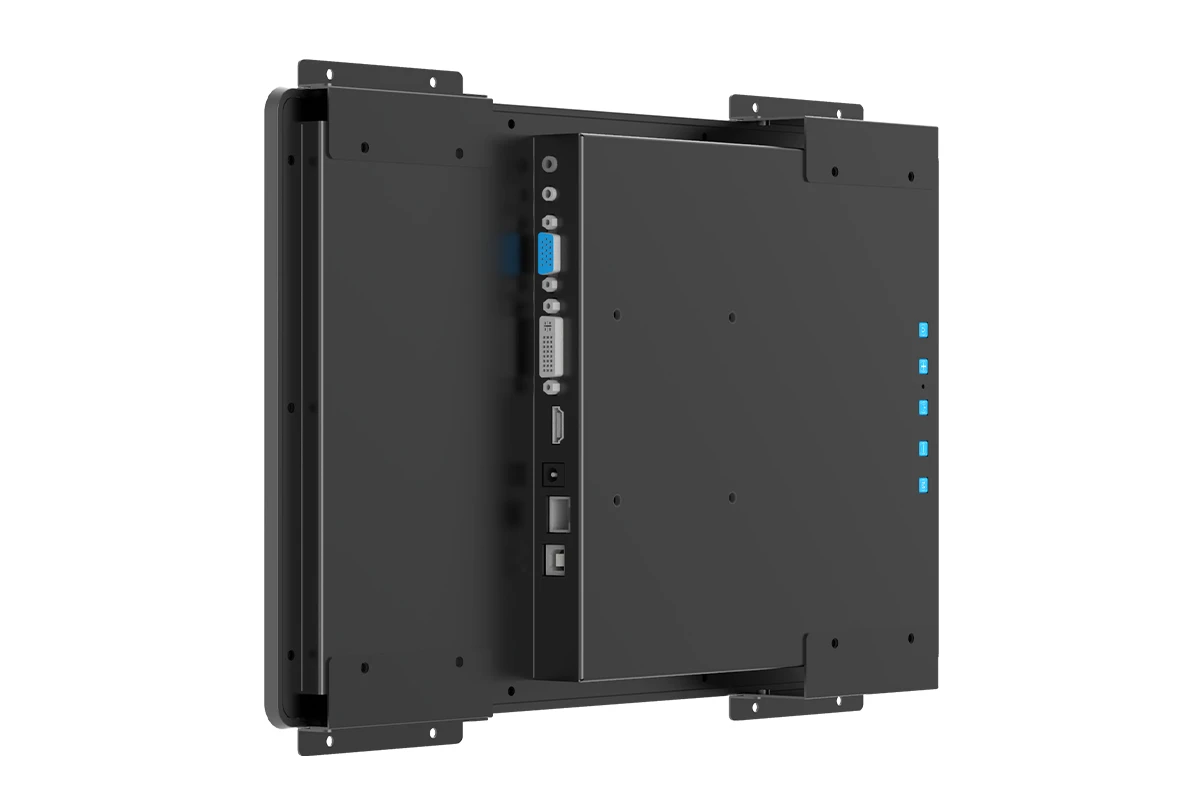

I display industriali si interfacciano con diversi hardware informatici, dai moderni PC industriali ai controller logici programmabili (PLC) legacy. La standardizzazione delle interfacce di visualizzazione in fabbrica semplifica l'installazione e l'inventario dei pezzi di ricambio. Gli ingressi video includono moderne connessioni digitali HDMI e DisplayPort insieme a porte VGA analogiche legacy. La telemetria a coordinate tattili si basa principalmente su protocolli HID USB 2.0 universali senza driver, integrati da porte seriali RS-232 per sistemi operativi industriali legacy.

Gli autobus elettrici industriali sono spesso soggetti a cali di tensione, sovratensioni di commutazione e picchi induttivi transitori dovuti a macchinari pesanti. La specificazione di monitor con ingressi di alimentazione CC ad ampia tensione (come da 9 V a 36 V CC) abbinati alla soppressione integrata di sovratensione, polarità inversa e sovratensione transitoria garantisce un funzionamento continuo ininterrotto, isolando i controller di temporizzazione sensibili dal rumore della linea industriale.

Valutare il montaggio meccanico e la tenuta dell'armadio

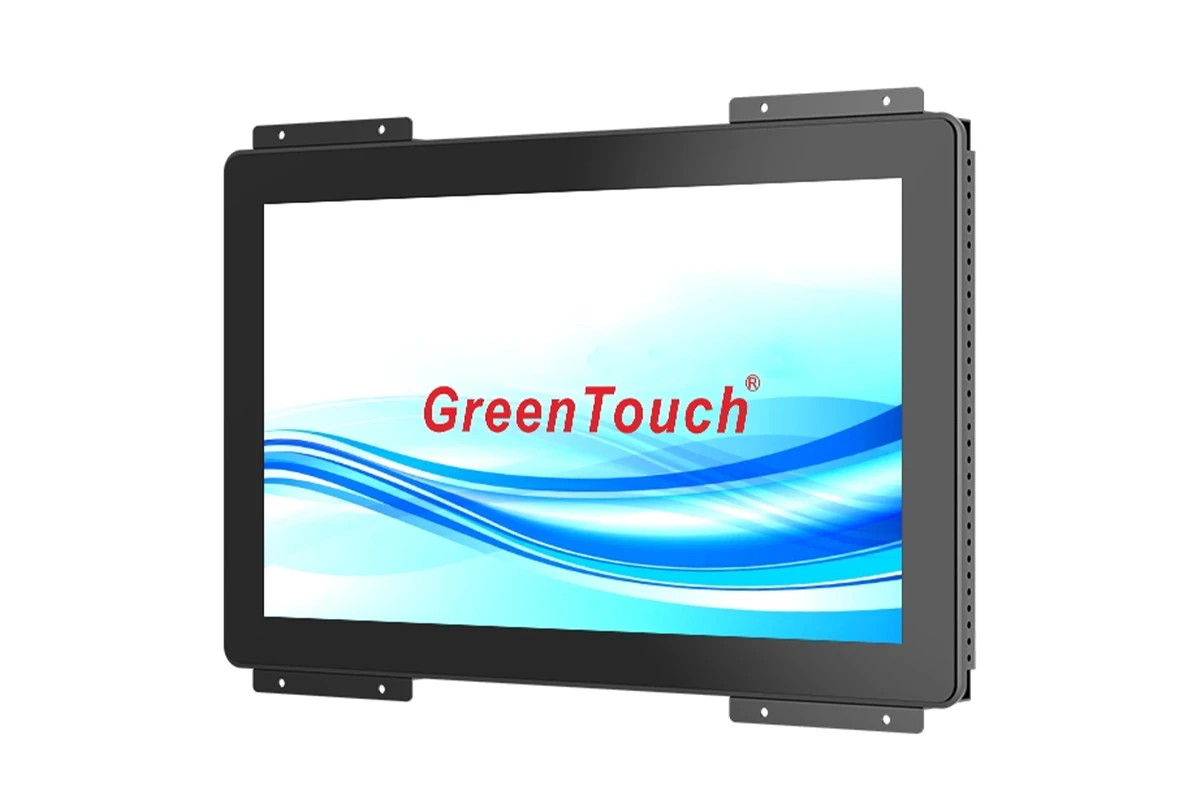

Le architetture di montaggio dei monitor industriali forniscono un montaggio fisico adattabile su console di macchinari automatizzati, bracci oscillanti e armadi di controllo. I design con montaggio a pannello utilizzano robuste staffe di bloccaggio posteriori che fissano saldamente la cornice anteriore del monitor contro le aperture del cabinet, comprimendo le guarnizioni in silicone a cellule chiuse per ottenere una tenuta anteriore IP65 contro polvere e acqua. Il telaio a telaio aperto incorpora staffe laterali perimetrali che si fissano dietro i ritagli personalizzati dell'involucro, creando un'estetica esterna a filo frontale senza soluzione di continuità.

I fori di montaggio VESA posteriori standardizzati (75x75 mm e 100x100 mm) consentono l'installazione diretta su bracci oscillanti articolati dell'operatore, piedistalli da tavolo e rack per apparecchiature. Il telaio rigido in alluminio o acciaio zincato isola i componenti sensibili del display dalla flessibilità meccanica del mobile.

I perni di montaggio in acciaio ad alta resistenza assicurano che la guarnizione elastomerica mantenga l'integrità stagna continua nonostante i cicli di dilatazione termica ambientale. I morsetti per montaggio a pannello per impieghi gravosi incorporano rondelle elastiche Belleville che mantengono una compressione costante della guarnizione, garantendo che la guarnizione IP65 anteriore rimanga impermeabile durante le rapide transizioni della temperatura ambiente.

Controllare gli standard di qualità e la continuità della fabbrica

I programmi di automazione richiedono disponibilità hardware pluriennale e una rigorosa gestione delle revisioni. All'interno del nostro stabilimento di fabbricazione di precisione a Shenzhen, GreenTouch  applica il doppio quadro di qualità ISO 9001 e ISO 14001. I pannelli LCD di livello industriale sono abbinati a LED di retroilluminazione classificati per 50.000 ore di funzionamento continuo, garantendo stabilità di fornitura a lungo termine.

I rigorosi protocolli ECO (Engineering Change Order) garantiscono che i monitor sostitutivi mantengano identici ritagli, schemi di montaggio e piedinatura dei connettori durante le implementazioni di automazione pluriennali. Lo screening dei componenti grezzi in entrata e il ciclo di rodaggio 24 ore su 24 garantiscono che i guasti precoci dei componenti vengano eliminati prima della spedizione finale.

Domande frequenti sull'approvvigionamento di monitor LCD industriali

Gli integratori di sistemi di automazione e i progettisti di apparecchiature valutano regolarmente questi fattori fondamentali per l'approvvigionamento.

Quale intervallo di temperature è richiesto per i monitor di automazione industriale?

I monitor di livello industriale richiedono un intervallo di temperatura operativa compreso tra -20°C e 70°C, mantenendo una risposta ottica nitida e prevenendo l'annerimento dei cristalli liquidi in impianti di produzione non condizionati.

In che modo l'architettura fanless migliora l'affidabilità dei monitor industriali?

I design senza ventola utilizzano un telaio in alluminio raffreddato a conduzione per dissipare silenziosamente il calore interno. L'eliminazione delle ventole di raffreddamento impedisce l'ingresso di polvere metallica, nebbie d'olio e fibre tessili nell'aria nell'armadio, aumentando significativamente l'MTBF.

I controller touch possono essere calibrati per guanti da lavoro industriali spessi?

SÌ. I controller PCAP industriali sono dotati di regolazione della soglia di base del firmware che supporta un'attuazione fluida attraverso guanti da lavoro pesanti fino a 3 mm o 5 mm di spessore senza falsi trigger.

Rivedi i criteri di visualizzazione dell'automazione con GreenTouch

L'ottimizzazione della selezione dei display industriali richiede una collaborazione tempestiva tra ingegneri dell'automazione e specialisti dei display. L'armonizzazione delle geometrie di montaggio, della connettività dell'interfaccia, dei trattamenti ottici e della tenuta ambientale garantisce un funzionamento affidabile in fabbrica. Costruttori di macchine per l'automazione, ingegneri di impianti e integratori di sistemi sono invitati a condividere le loro specifiche tecniche direttamente su https://www.greentouch.com.cn/  per una valutazione dettagliata. Il nostro team di ingegneri fornisce supporto completo per la personalizzazione, test ambientali verificati e continuità di fornitura affidabile a lungo termine per i programmi industriali.
