Soluzioni industriali PC All-in-One touchscreen industriali integrati serie 3D

Con l’implementazione su larga scala della produzione intelligente, dell’automazione industriale e dei sistemi di fabbrica digitale, i macchinari industriali, le linee di produzione automatizzate, i quadri elettrici e i terminali self-service commerciali stanno subendo un aggiornamento iterativo dal tradizionale funzionamento dei pulsanti meccanici all’interazione visiva uomo-macchina basata sul tocco. Le moderne apparecchiature industriali hanno trasceso i confini funzionali del controllo dell'esecuzione a funzione singola, possedendo capacità multidimensionali come il monitoraggio in tempo reale dello stato operativo, la visualizzazione dinamica dei parametri di processo, notifiche push di allarmi di guasto e acquisizione e visualizzazione dei dati di produzione. In questo contesto di evoluzione del settore, i terminali industriali di interfaccia uomo-macchina (HMI), caratterizzati da elevata stabilità, elevata tolleranza ambientale ed elevata adattabilità all’integrazione, sono diventati hardware di supporto fondamentale per la trasformazione intelligente delle apparecchiature industriali.

Le macchine all-in-one touch industriali integrate della serie 3D di Green Touch si concentrano su diversi scenari applicativi tra cui controllo industriale, apparecchiature di controllo numerico CNC, set completi automatizzati di apparecchiature, terminali di controllo industriale intelligenti, apparecchiature self-service commerciali e terminali di vendita al dettaglio intelligenti. Forniscono ai produttori di apparecchiature e agli integratori di sistemi soluzioni hardware standardizzate di interazione uomo-macchina di livello industriale che integrano display ad alta definizione, tocco capacitivo, edge computing, adattamento strutturale ed espansione dell'interfaccia.

Punti critici delle applicazioni di settore

Attualmente, nell'implementazione di progetti di automazione industriale, le apparecchiature terminali generalmente soffrono di carenze nell'adattamento dell'hardware di interazione uomo-macchina. I principali punti critici sono concentrati in cinque dimensioni:

Innanzitutto, la bassa efficienza dell’interazione uomo-macchina. Le apparecchiature industriali tradizionali si basano su pulsanti fisici, indicatori luminosi di stato e moduli display separati per il funzionamento e il feedback sullo stato. Il livello di visualizzazione è basso, la configurazione dei parametri di processo e le procedure di debug delle apparecchiature sono macchinose e i requisiti professionali per il personale di manutenzione in loco sono elevati, con conseguenti elevati costi di manodopera per la manutenzione.

In secondo luogo, l’insufficiente adattabilità ambientale. I terminali touch con display di livello commerciale hanno bassi livelli di protezione e non possono adattarsi a condizioni di lavoro complesse in ambienti industriali come polvere, umidità, olio e forti interferenze elettromagnetiche. Inoltre, non supportano il funzionamento continuo 24 ore su 24, 7 giorni su 7 e sono soggetti a malfunzionamenti del tocco, distorsione dello schermo e arresti anomali dell'hardware, influenzando direttamente la stabilità operativa dell'intera attrezzatura industriale.

In terzo luogo, scarso adattamento e compatibilità strutturale. Le strutture dell'alloggiamento e le dimensioni della cavità di montaggio di diverse apparecchiature di controllo industriale, armadi di controllo e terminali self-service variano in modo significativo, rendendo necessaria la personalizzazione delle dimensioni fisiche, del processo di installazione, dell'orientamento dell'interfaccia e del layout del cablaggio del terminale di visualizzazione. Anche l’adattamento dei moduli hardware suddivisi è impegnativo.

In quarto luogo, le capacità di integrazione dei sistemi sono deboli. I siti industriali richiedono l'integrazione con sistemi di controllo industriale PLC, piattaforme di gestione di computer host, moduli di trasmissione di rete, moduli di scansione di codici a barre, moduli di output di stampa e altro hardware periferico, ponendo requisiti rigorosi sulla compatibilità del sistema, sulle interfacce di espansione periferiche e sulle capacità di trasmissione dei dati del terminale interattivo.

In quinto luogo, la stabilità della catena di approvvigionamento è insufficiente. I progetti di automazione industriale sono caratterizzati da cicli lunghi, iterazioni lente e periodi estesi di manutenzione post-vendita, che richiedono ai produttori di hardware capacità di fornitura a lungo termine, aggiornamenti firmware e capacità di adattamento tecnico post-vendita.

Panoramica generale della soluzione

La macchina all-in-one touch industriale incorporata di Green Touch adotta un'architettura hardware altamente integrata, integrando un modulo display di livello industriale, componenti touch capacitivi proiettati, un host informatico incorporato, un modulo di interfaccia multifunzionale e una struttura di montaggio standardizzata. Supporta il montaggio a pannello integrato e può essere integrato in pannelli di apparecchiature industriali, armadi di controllo elettrici, alloggiamenti di terminali self-service e console di controllo industriale, fungendo da hub principale dell'interfaccia uomo-macchina (HMI).

Questa soluzione integrata integra funzioni multidimensionali come il controllo delle apparecchiature, la configurazione dei parametri di processo, la visualizzazione dei dati di produzione, gli allarmi di guasto delle apparecchiature e la richiesta di informazioni sulla manutenzione, sostituendo la tradizionale combinazione di display separati, touchpad e host di controllo industriale. Riduce efficacemente la difficoltà di sviluppo della struttura complessiva delle apparecchiature industriali, accorcia il ciclo di integrazione del software e dell'hardware del progetto, unifica la struttura dell'aspetto delle apparecchiature ed evita i difetti di compatibilità di hardware separato, migliorando in modo completo l'affidabilità operativa complessiva e l'integrazione delle apparecchiature industriali.

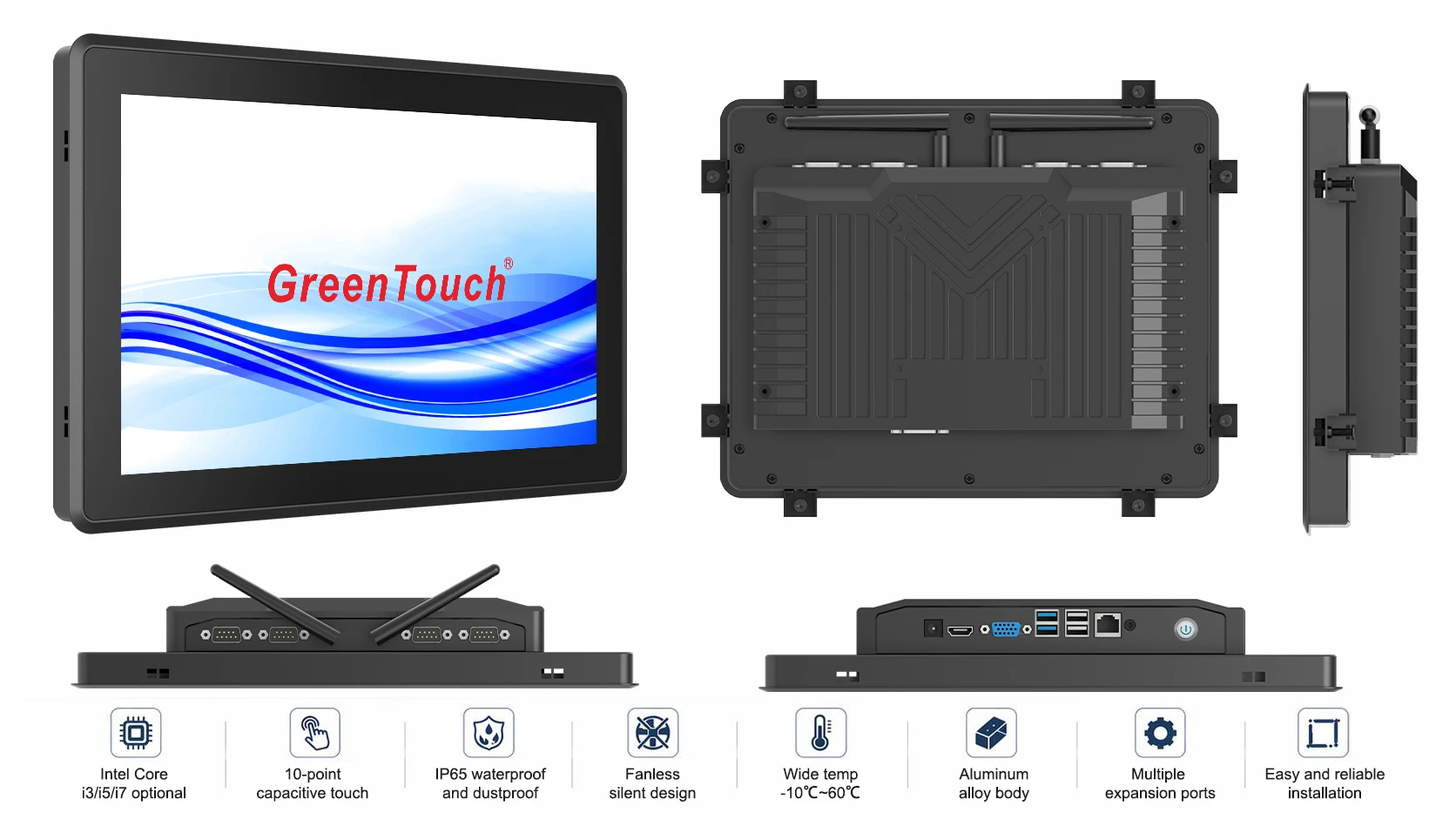

Parametri e vantaggi del prodotto principale della serie 3D

La serie 3D di Green Touch è una macchina touch all-in-one di tipo industriale a pannello, con dimensioni hardware che coprono l'intera gamma da 10,1 pollici a 23,8 pollici, soddisfacendo la struttura della cavità e i requisiti di visualizzazione del display di varie apparecchiature industriali. Il prodotto è dotato di processori desktop Intel® Core™ serie i3/i5/i7 e supporta l'espansione hardware personalizzata della memoria e delle unità a stato solido. Soddisfa le esigenze di calcolo ad alte prestazioni dell'edge computing industriale, dell'archiviazione locale dei dati, dell'implementazione di software di controllo industriale e dell'elaborazione dei dati in tempo reale, rendendolo adatto a progetti di terminali di controllo industriale di fascia medio-alta.

A livello di sistema, è compatibile con i principali sistemi operativi di controllo industriale come Windows e Linux, ed è compatibile con la maggior parte dei software di configurazione del controllo industriale e dei sistemi di gestione delle apparecchiature presenti sul mercato. Il terminale touch adotta una soluzione touch capacitiva proiettata a 10 punti, che offre una risposta rapida al tocco, un'elevata precisione di posizionamento delle coordinate e forti capacità anti-interferenza, rendendolo ampiamente applicabile alle interfacce uomo-macchina HMI industriali, ai sistemi di controllo automatizzati, ai terminali interattivi self-service commerciali, ai sistemi di gestione del funzionamento e della manutenzione delle apparecchiature e ad altri scenari.

La struttura del prodotto utilizza un guscio unibody in lega di alluminio pressofuso, che fornisce elevata resistenza meccanica ed eccellente conduttività termica, adatto per il funzionamento continuo a lungo termine in ambienti industriali. L'intera unità adotta una struttura protettiva completamente chiusa, con il pannello frontale che raggiunge un grado di protezione industriale antipolvere e impermeabile IP65, impedendo efficacemente l'ingresso di polvere, olio e umidità nell'apparecchiatura. È adatto per il tocco ad alta frequenza, la pulizia frequente, i siti industriali ad alto inquinamento e gli scenari commerciali pubblici. L'hardware presenta un'architettura di raffreddamento passiva senza ventola, che elimina l'accumulo di polvere nelle ventole e l'usura meccanica, riduce la probabilità di tempi di inattività delle apparecchiature e garantisce un funzionamento silenzioso. L'apparecchiatura supporta un'ampia gamma di temperature operative, adattandosi a condizioni complesse di alta e bassa temperatura e coprendo diversi ambienti di impiego come il controllo industriale delle officine, l'installazione integrata in un armadio e i terminali semi-esterni.

In termini di aspetto e ottica, supporta tecnologie di elaborazione ottica personalizzate come antiriflesso AG, rivestimento antiriflesso AR, rivestimento anti-impronte AF e rivestimento antibatterico, affrontando specificamente i punti critici in scenari come forte visibilità della luce, contaminazione da tocco ad alta frequenza e protezione igienica delle apparecchiature pubbliche.

Per l'espansione dell'interfaccia, l'unità integra HDMI, interfacce video VGA, porta seriale COM, porta LAN Gigabit, più interfacce USB, interfaccia di alimentazione CC, interfacce audio e microfono e supporta la trasmissione dual-mode di rete cablata e wireless. Può connettersi perfettamente a sistemi di controllo industriale PLC, computer host, vari moduli di espansione periferici e piattaforme di gestione cloud, possedendo compatibilità delle apparecchiature e capacità di integrazione di sistema estremamente elevate.

Riepilogo del valore della soluzione

I PC all-in-one touch industriali integrati della serie 3D di Green Touch forniscono ai produttori di apparecchiature industriali e agli integratori di sistemi una soluzione di interazione industriale uomo-macchina altamente stabile, altamente integrata, personalizzabile e facilmente implementabile. Attraverso la progettazione hardware integrata, riduce efficacemente i costi dei clienti associati all'acquisto di più tipi di hardware, i costi di adattamento strutturale e i costi di tentativi ed errori di ricerca e sviluppo, abbreviando i cicli di sviluppo e implementazione del progetto. Allo stesso tempo, la progettazione hardware standardizzata di livello industriale migliora in modo completo il livello di intelligenza dei dispositivi terminali, l’efficienza della manutenzione in loco e la stabilità operativa delle apparecchiature, aiutando i produttori di terminali a migliorare la loro competitività sul mercato principale. Sfruttando una copertura completa, ricche interfacce periferiche, architettura di protezione di livello industriale e soluzioni di installazione e personalizzazione diversificate, Green Touch può potenziare in modo completo l'aggiornamento intelligente delle apparecchiature in vari settori, tra cui produzione intelligente, automazione industriale, terminali self-service commerciali e vendita al dettaglio intelligente.
