GreenTouch supporta l'integrazione delle apparecchiature come fornitore di monitor touch OEM: pianificazione del montaggio e dell'interfaccia

L'integrazione di un display interattivo in macchinari industriali, sistemi medici automatizzati o chioschi commerciali richiede un allineamento meccanico ed elettrico. L'approvvigionamento dell'hardware da un fornitore di monitor touch OEM  garantisce che le geometrie di montaggio fisico, l'instradamento del segnale, i percorsi termici e le architetture di messa a terra resistano agli ambienti operativi più impegnativi. Trattare un monitor industriale come una periferica standard provoca ritardi di assemblaggio, limitazioni termiche e interruzioni della comunicazione. I progettisti devono valutare tempestivamente l'involucro dell'involucro, i meccanismi di allineamento, i raggi di curvatura dei cavi e il condizionamento dell'alimentazione.

Mappare l'involucro dell'apparecchiatura prima di selezionare il monitor

La pianificazione dell'integrazione inizia stabilendo i confini fisici della console host. La profondità interna del telaio, gli spazi liberi dalle lamiere, gli angoli di visualizzazione e le altezze di interazione dell'operatore determinano il fattore di forma del display consentito. La mappatura dell'involucro fisico tiene conto anche dell'ergonomia della manutenzione, garantendo che i tecnici abbiano spazio sufficiente per raggiungere l'hardware di fissaggio, collegare i cavi di interfaccia e sostituire i gruppi modulari senza smantellare la facciata principale della macchina.

Un fornitore di monitor touch OEM fornisce disegni di assieme 2D e modelli STEP 3D durante la pianificazione del layout. Il posizionamento di alimentatori ad alto calore direttamente sotto lo chassis del display aggiunge carichi termici non necessari. La riservazione di zone di convezione designate preserva le temperature del display uniformi e prolunga la vita operativa.

Scegli un metodo di montaggio che controlli l'allineamento

Flange a telaio aperto per custodie da incasso

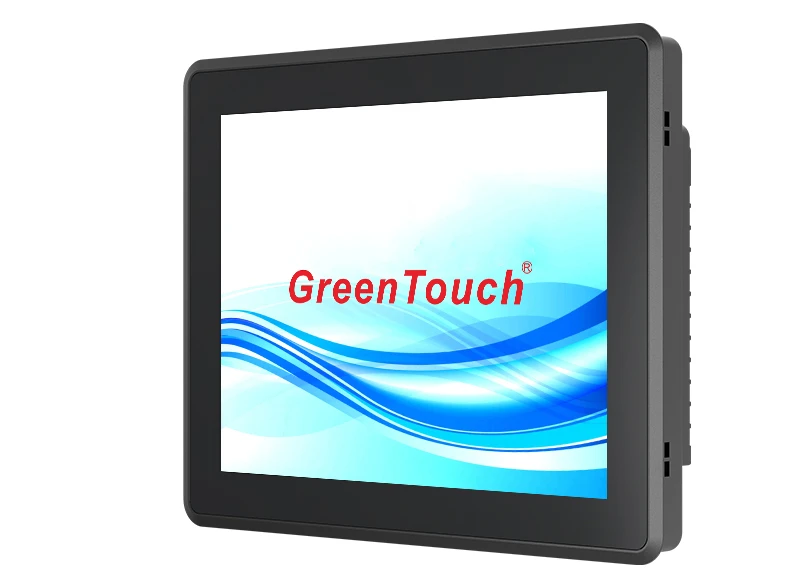

L'architettura di montaggio del display determina la rigidità strutturale, la tenuta del pannello frontale e l'integrazione visiva, isolando il pannello LCD attivo dalle sollecitazioni torsionali del telaio. I monitor a telaio aperto sono dotati di staffe di montaggio laterali integrate e flange metalliche strutturali che si fissano saldamente dietro le aperture personalizzate della macchina, creando una superficie esterna a filo che elimina le cornici perimetrali che raccolgono lo sporco.

Il montaggio a incasso è utile per la diagnostica medica, l'automazione delle camere bianche e le apparecchiature per la lavorazione degli alimenti in cui le superfici lisce supportano l'igiene tramite pulizia. I fori di montaggio asolati sulle flange del telaio aperto consentono microregolazioni dimensionali durante l'assemblaggio del mobile, compensando leggere variazioni della lamiera tra i lotti di produzione e mantenendo un allineamento frontale coerente.

Modelli VESA posteriori e sistemi di bloccaggio per montaggio a pannello

I modelli VESA MIS-D posteriori standardizzati (75x75 mm e 100x100 mm) consentono l'installazione meccanica su bracci oscillanti articolati, piedistalli interni e sottorack modulari. Il montaggio VESA posteriore isola il modulo display dalla flessibilità del cabinet host, proteggendo gli strati di vetro interni dalla distorsione meccanica torsionale. Per gli involucri elettrici NEMA o IP65 sigillati, le architetture con montaggio a pannello utilizzano perni filettati perimetrali o staffe di bloccaggio posteriori che fissano saldamente la cornice anteriore del monitor contro l'apertura, comprimendo una guarnizione elastomerica per formare una tenuta stagna contro le particelle sospese nell'aria e i liquidi dilavati.

Controllare la direzione della porta e lo spazio di piegatura del cavo

L'orientamento del connettore e il volume del cablaggio interno rappresentano dettagli critici di integrazione. I connettori posteriori diritti richiedono uno spazio sostanziale dietro il telaio per i capicorda rigidi. Una flessione eccessiva del cavo sollecita i circuiti stampati interni, causando giunture di saldatura incrinate e perdita di segnale durante il ciclo di vita operativo.

La scelta di monitor progettati con porte I/O rivolte verso il basso o laterali incassate riduce al minimo la profondità dell'alloggiamento richiesta e facilita il passaggio verticale dei cavi. I percorsi interni dei cavi devono rispettare gli standard relativi al raggio minimo di curvatura. I cavi video digitali ad alta velocità standard richiedono un raggio di curvatura dinamico pari ad almeno quattro-sei volte il diametro esterno del cavo per preservare l'impedenza ad alta frequenza e l'integrità del segnale.

La protezione delle connessioni di interfaccia dalle vibrazioni meccaniche è un altro requisito essenziale di integrazione. I macchinari dotati di mandrini rotanti o pompe idrauliche trasmettono vibrazioni continue attraverso il telaio. Specificando flange per viti di bloccaggio sulle porte VGA e DVI insieme a viti jack imperdibili sui connettori USB si evitano disconnessioni accidentali durante il funzionamento in fabbrica.

Percorsi video, touch e alimentazione separati

Le console dei macchinari industriali ospitano fonti di interferenza elettromagnetica, tra cui azionamenti di motori a frequenza variabile, contattori di commutazione ad alta corrente e convertitori di potenza ad alta tensione. Le linee di segnale non schermate posate vicino ai cavi di potenza soffrono di accoppiamento induttivo. I flussi video digitali ad alta velocità, i segnali del digitalizzatore tattile a bassa tensione e i bus di alimentazione a corrente continua richiedono condotti isolati per prevenire la diafonia e l'induzione di rumore transitorio.

Isolamento della telemetria tattile dal rumore di commutazione ad alta corrente

La digitalizzazione touch si basa su segnali a bassa tensione. L'instradamento delle linee touch USB o RS-232 in parallelo al cablaggio di rete CA introduce rumore elettrico di modo comune, causando jitter delle coordinate, deriva del cursore e falsi tocchi. I progettisti instradano la telemetria tattile attraverso condotti metallici, utilizzando cavi a doppia schermatura e soppressori di ferrite per attenuare i picchi di rumore ad alta frequenza.

Messa a terra della stella e integrità del segnale video digitale

I protocolli di trasmissione video digitale come HDMI e DisplayPort richiedono un preciso adattamento dell'impedenza differenziale. I loop di massa tra il controller host e lo chassis del display provocano strappi video, linee orizzontali e cadute di sincronizzazione. L'implementazione di un'architettura dedicata con messa a terra a stella garantisce che lo chassis del display, il controller touch e il computer host condividano un identico potenziale di terra a bassa impedenza, eliminando le correnti di terra circolanti.

Progettazione per il raffreddamento e l'accesso ai servizi

La gestione termica influisce direttamente sull'affidabilità operativa e sulla durata ottica delle retroilluminazione dei display industriali. Le elevate temperature ambientali di fabbrica combinate con il calore generato dai convertitori di potenza interni elevano le temperature interne dell'armadio oltre i limiti di sicurezza dei componenti, accelerando il decadimento luminoso e il cambiamento di colore in ambienti che superano i 50°C.

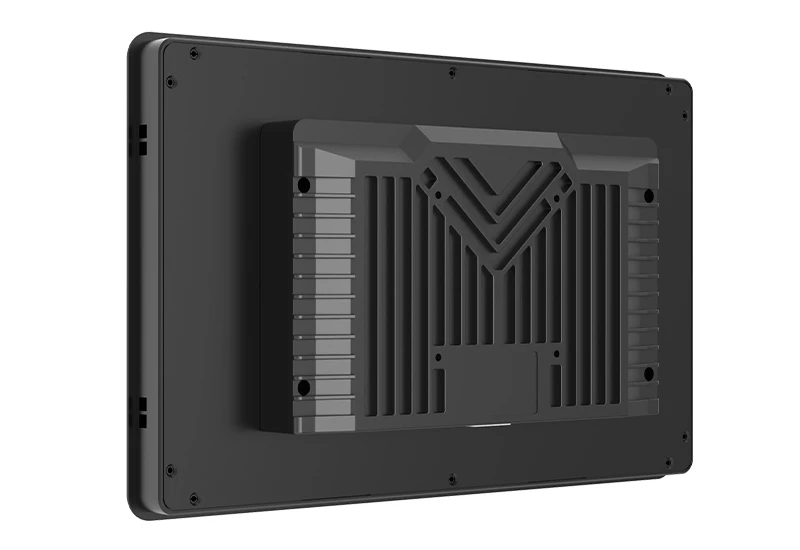

I canali del flusso d'aria per convezione o il telaio in alluminio raffreddato per conduzione dissipano il calore lontano dallo strato di cristalli liquidi. I progettisti posizionano gli elementi riparabili, come i fusibili dell'inverter della retroilluminazione e i pulsanti OSD, per l'accesso attraverso le porte posteriori.

I gap pad in silicone ad alta conduttività collegano i circuiti integrati del controller di temporizzazione e il telaio posteriore in alluminio, dirigendo il calore lontano dai semiconduttori per un funzionamento affidabile 24 ore su 24, 7 giorni su 7.

Convalidare l'assemblaggio con un campione controllato

L'integrazione delle apparecchiature si conclude con la convalida empirica utilizzando campioni rappresentativi dell'intento produttivo. I team di ingegneri valutano l'adattamento meccanico, la compatibilità elettrica e il comportamento termico all'interno dello chassis di produzione effettivo prima dell'approvazione della produzione in serie. GreenTouch  realizza campioni di valutazione utilizzando strumenti di produzione verificati, garantendo che i modelli CAD si allineino direttamente con i ritagli effettivi della lamiera, i raggi di piegatura delle staffe e le distanze dei connettori durante l'assemblaggio di prova.

L'esecuzione di assemblaggi pilota conferma che i cablaggi si accoppiano in modo pulito senza sollecitazioni e che le guarnizioni perimetrali si comprimono uniformemente per mantenere le guarnizioni di ingresso. Lo screening dello stress ambientale delle apparecchiature assemblate, compreso il ciclo della camera termica, il burn-in elettrico continuo a pieno carico e i test sulle vibrazioni operative, identifica le vulnerabilità di risonanza o i punti caldi termici prima dell'inizio della produzione in serie.

Domande frequenti sull'integrazione del monitor touch OEM

I team di ingegneri e i costruttori di apparecchiature valutano regolarmente queste domande tecniche durante la pianificazione dell'integrazione hardware.

In che modo un'architettura open-frame semplifica l'assemblaggio della macchina?

I monitor a telaio aperto sono dotati di flange strutturali in metallo nudo che si montano a filo dietro i ritagli della macchina personalizzati. Questa architettura elimina le cornici esterne in plastica, consentendo ai costruttori di apparecchiature di creare facciate anteriori piatte e resistenti alla polvere che si adattano al design della macchina.

Quale spazio termico è necessario per le custodie per monitor senza ventole?

I monitor industriali senza ventola richiedono almeno 30-50 mm di spazio aereo di convezione senza ostacoli attorno alle alette posteriori di dissipazione del calore. Negli involucri sigillati, le staffe metalliche interne possono essere accoppiate termicamente allo chassis host per dissipare il calore.

Le interfacce Dual Touch possono funzionare contemporaneamente su un display?

I controller industriali in genere forniscono la comunicazione seriale USB HID o RS-232. Sebbene entrambi i connettori fisici possano essere presenti sul pannello I/O del monitor, il digitalizzatore funziona su un protocollo attivo alla volta per prevenire collisioni dei dati delle coordinate.

Invia il disegno dell'attrezzatura per la revisione dell'integrazione

L'ottimizzazione dell'integrazione dei monitor touch richiede una collaborazione tempestiva tra i progettisti delle apparecchiature e gli specialisti di ingegneria dei display. L'armonizzazione delle geometrie di montaggio, delle interfacce di segnale, delle architetture di alimentazione e della protezione ambientale nella fase di progettazione iniziale impedisce costose modifiche all'assemblaggio e accelera l'implementazione sul mercato. Produttori di apparecchiature, integratori di sistemi e ingegneri dell'automazione industriale possono condividere le specifiche di progetto e i modelli meccanici direttamente su https://www.greentouch.com.cn/  per la valutazione tecnica. Il team di ingegneri fornisce pianificazione della produzione, ispezioni di fabbrica e guida all'integrazione meccanica per macchinari complessi.
