Lamina tattile interattiva da 10,1 a 32 pollici (serie XTM)

Lamina tattile interattiva da 10,1 a 32 pollici (serie XTM)

Informazioni sul prodotto

Tipo di tocco: PCAP interattivo, tocco a 12 punti

Materiale: pellicola PET trasparente ultrasottile da 0,2 mm

Applicabile a: vetro, acrilico, policarbonato

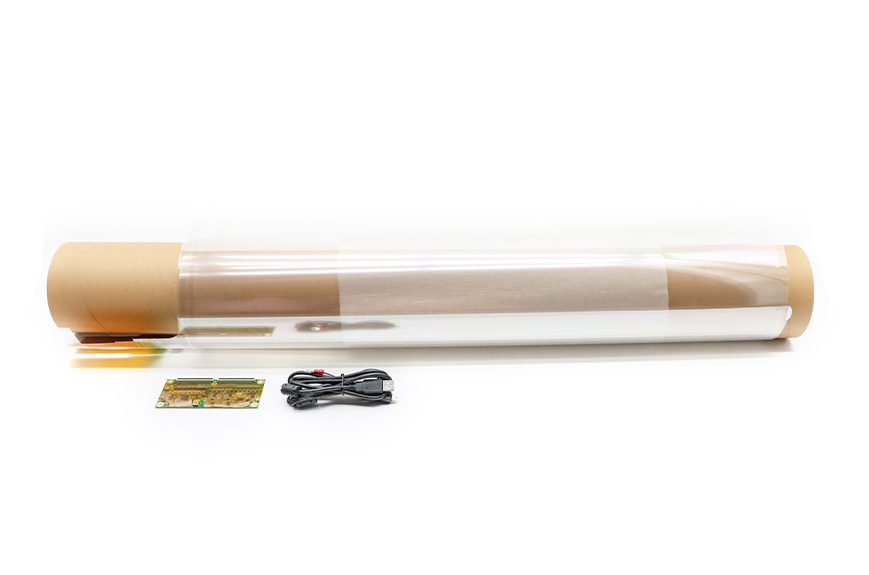

Lista imballaggio: Touch Foil*1, Controller*1, Linea USB*1

Personalizzabile: dimensioni, logo, servizi di incollatura, AG, AF, AR

Caratteristiche

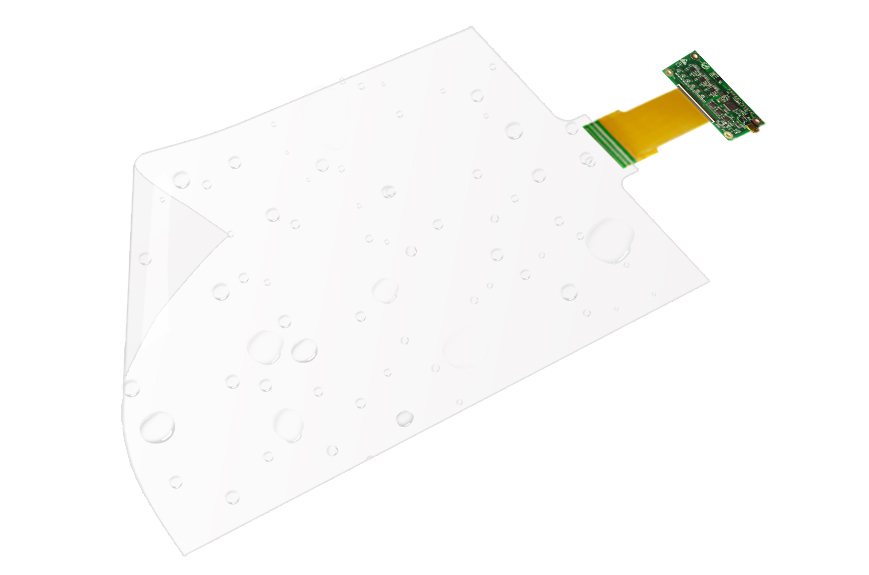

● Impermeabile IP67, antivandalo e anti-inquinamento

● Trasmittanza≥93%, forte penetrazione, antiriflesso a tutto angolo

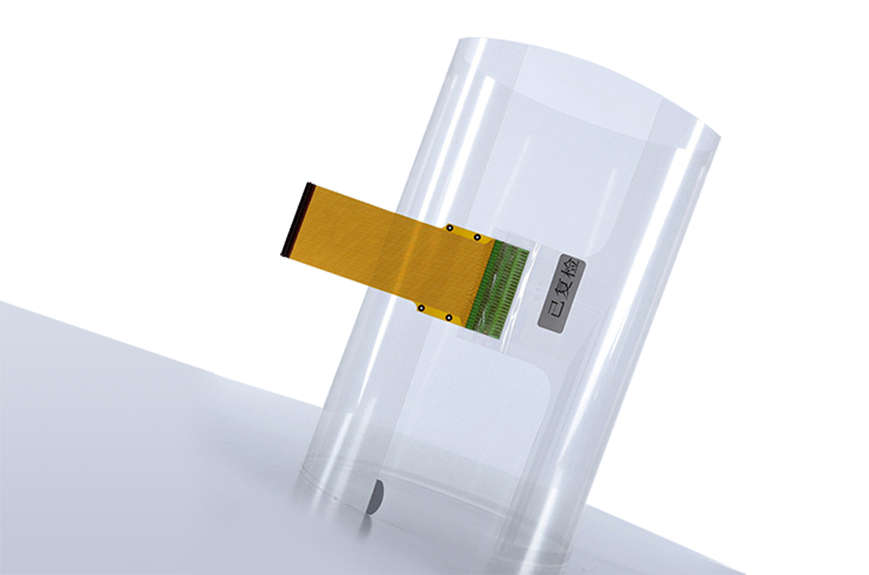

● Può essere dritto o curvo, senza cornice integrata

● Posizionamento e tocco accurati, nessuna deriva, nessun tocco negli angoli morti

● Tocco a pressione zero, è possibile fare clic, trascinare, ingrandire, ridurre e ruotare

Ottieni un preventivo

Consulenza online

Descrizione del prodotto
Passaggi di montaggio
Specifiche
Campo di applicazione
Specifiche e download

Descrizione del prodotto

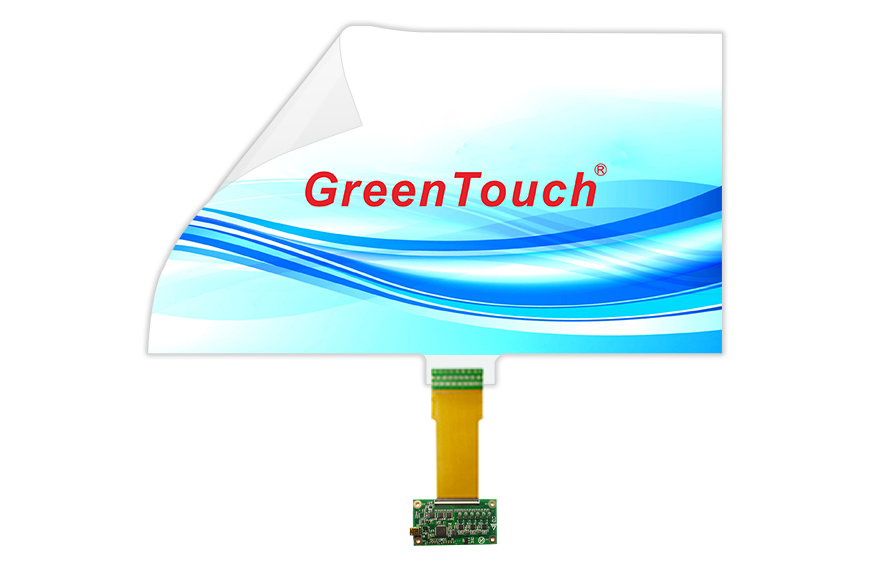

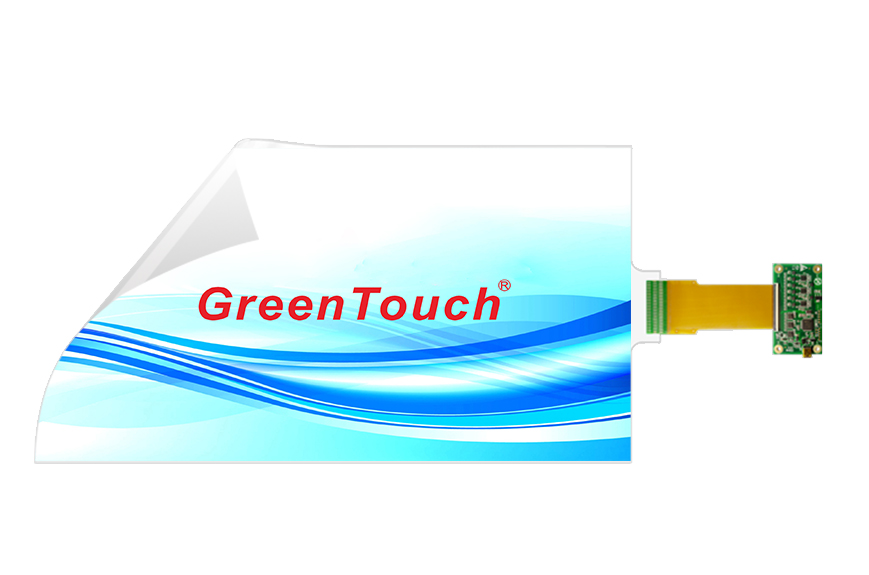

Panoramica della lamina touch capacitiva

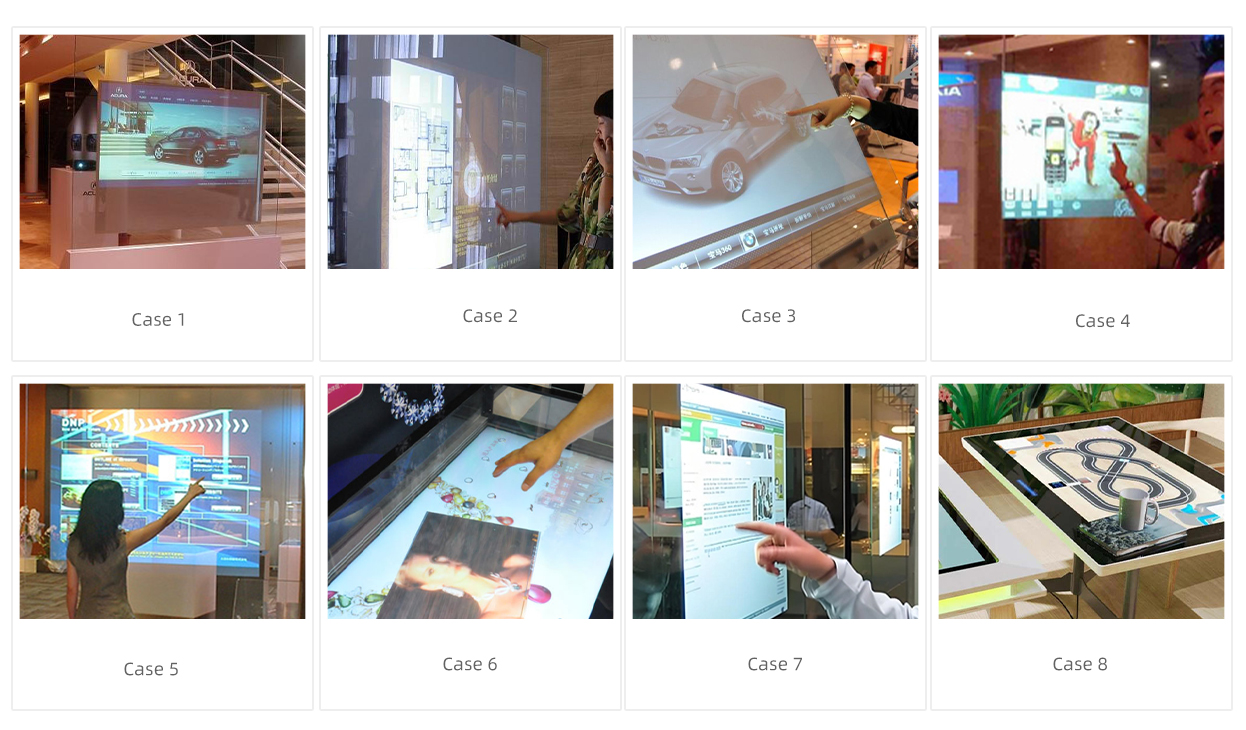

I fogli tattili capacitivi interattivi della serie GreenTouch XTM, con le loro caratteristiche altamente adattabili, trasparenti e durevoli, forniscono una soluzione economica di "trasformazione touchscreen" per dispositivi che richiedono forme standard o speciali, trasformando le superfici ordinarie in touchscreen. Una gamma completa di dimensioni da 10,1" a 32" garantisce la compatibilità con: Chioschi informativi, distributori automatici, vetrine interattive, macchine pubblicitarie, segnaletica digitale, tavoli da conferenza intelligenti, tavoli da gioco.

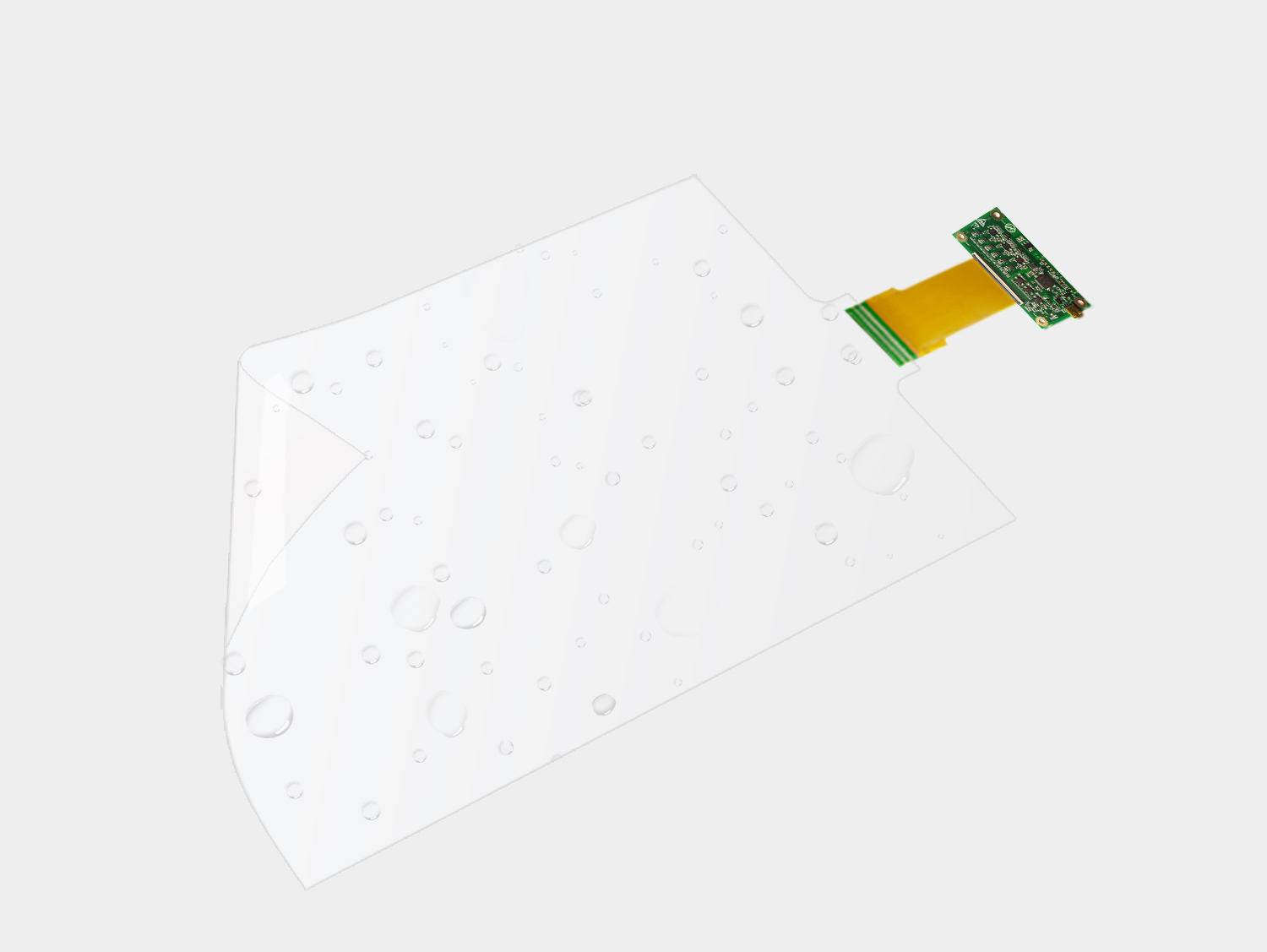

Funzione e struttura

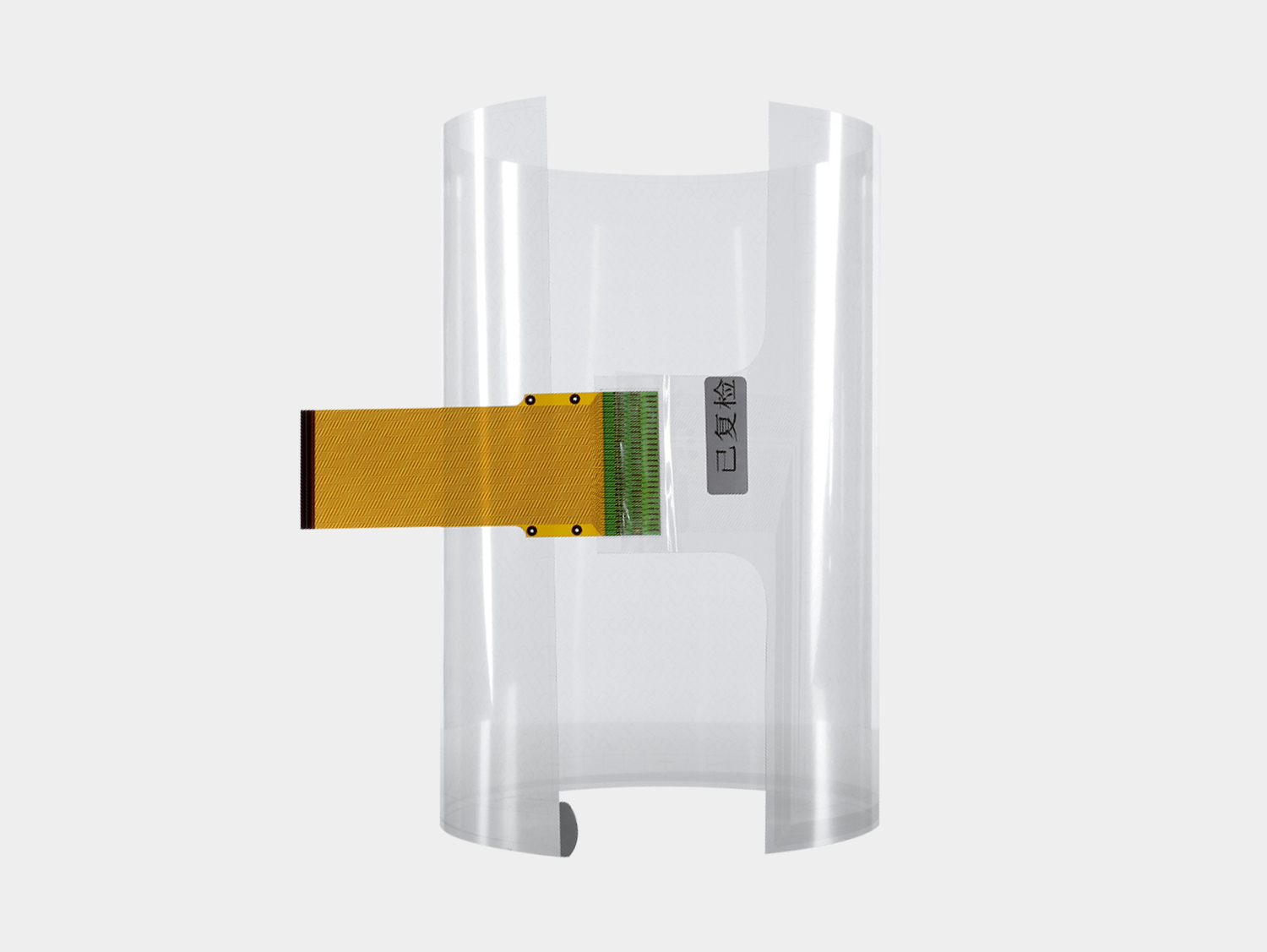

Il nostro foglio tattile capacitivo composto da due film sottili trasparenti, con uno strato di matrice a griglia costituito da uno strato di fili metallici incrociati dagli assi X e Y. Può raggiungere la massima trasparenza, sia piatto che curvo, ed è impermeabile, antimacchia e privo di interferenze luminose. Dispone inoltre di un design senza bordi per il controllo touch. L'FPC ha una buona flessibilità ed elevata flessibilità, utilizza IC altamente stabile e una scheda di controllo del circuito.
Connessioni e sistemi

Collegare la lamina touch PCAP è semplice, utilizzando un'interfaccia USB 2.0 a piena velocità, adotta una spina in lega di alluminio, nessun driver richiesto, solo calibrazione. Il tempo di riconoscimento USB è 3 volte quello di una normale presa USB e la velocità di trasmissione raggiunge 480 Mbps. La lamina touch GreenTouch eccelle nella compatibilità del sistema, compatibilità con Windows, Android, Linux

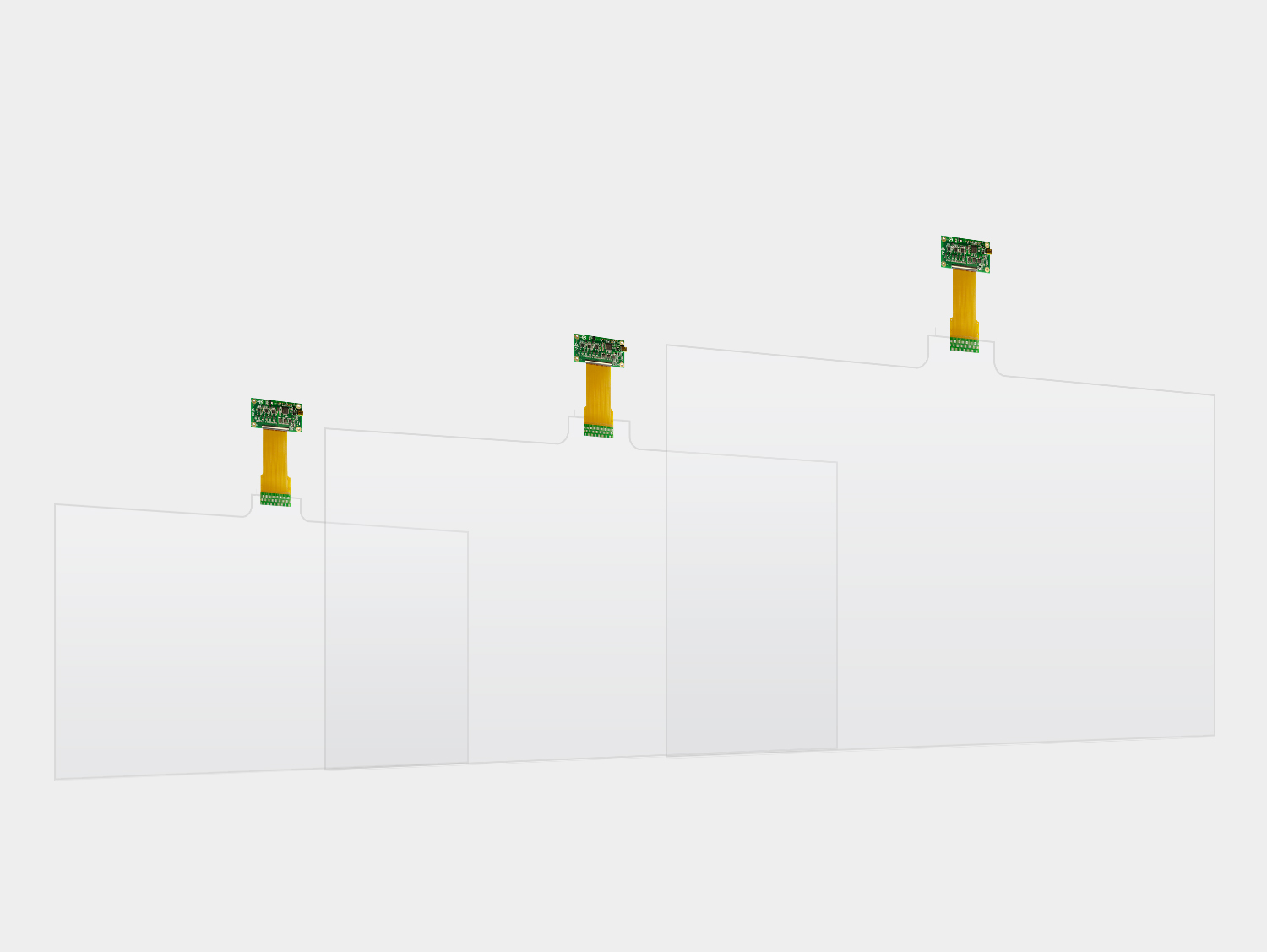

Diverse dimensioni disponibili

(Rapporto 16:9) Dimensioni: 10,1”, 10,4”, 12”, 12,1”, 15,6”, 18,5”, 19”, 21,5”, 22”, 23,6”, 24”, 27”, 32”
(rapporto 4:3) Dimensioni: 17”, 19”
(rapporto 16:10) Dimensioni: 19”
Altamente personalizzato: dimensioni, logo, servizi di incollatura, AG, AF, AR

Passaggi di montaggio

1. Preparazione della superficie: assicurarsi che la superficie di montaggio (ad esempio, il retro del vetro o della lastra acrilica) sia pulita, piana e asciutta.
2. Allineamento e adesione: rimuovere lo strato protettivo della pellicola tattile. Allineare il lato sensibile (il lato con il modello del circuito) con la parte posteriore del supporto, farlo aderire con attenzione e utilizzare un raschietto per rimuovere le bolle d'aria per garantire una finitura liscia e senza pieghe.
3. Collegamento del controller: collegare l'estremità del circuito stampato flessibile (FPC) della pellicola touch alla scheda di controllo touch corrispondente tramite il connettore.
4. Collegamento elettrico: collegare la scheda di controllo a un computer o dispositivo di controllo principale utilizzando un cavo dati USB.
5. Installazione e calibrazione del driver: installare il driver sul computer e completare la calibrazione nelle "Impostazioni touchscreen" del sistema operativo.

Specifiche

Generale Produttore:GreenTouch Nome prodotto: Touch Foil capacitivo (serie XTM) Taglie normali:10.1”,10.4”,12”,12.1”,15.6”,17”,18.5”, 19”,21.5”,22”,23.6”,24”,27”,32” Garanzia: 1-3 anni Certificati:CE,FCC,RoHS

Pannello Tipo di pannello: pellicola+pellicola Dimensione diagonale: da 10,1 a 32 pollici Proporzioni: 16:9,4:3,16:10 Gesto tattile: fare clic, trascinare, zoomare, ruotare Deviazione: ≤0,5 mm Trasmissione:≥93% Velocità di scansione: 8 ms/fotogramma Sensore: TX24 RX48 Tecnologia touch: 12 punti touch capacitivi Lista imballaggio: Touch Foil*1, Controller*1, Linea USB*1 Sistema di supporto touch: Windows, Android, Linux

Ambientale Tempo di funzionamento: massimo. Non-stop 24 ore su 24, 7 giorni su 7 Temperatura operativa: da –20°C a 70°C Temperatura di conservazione: da -20°C a 70°C Umidità: 90% di umidità relativa, senza condensa

Connettività Interfaccia: USB

Conformità Certificazioni: CE,FCC,RoHS

Campo di applicazione

Specifiche e download

Misurare	Modello	Dimensioni	Visualizza area	Rapporto	Interfaccia	Scarica disegni
10,1"	GT-XTM10.1L-1	242*147,4 mm	223,5*125,7 mm	16:9	USB	GT-XTM10.1L-1
10,1"	GT-XTM10.1W-1	247,3*146,8 mm	223,5*125,7 mm	16:9	USB	GT-XTM10.1W-1
10,4"	GT-XTM10.4L-1	248,6*151,1 mm	230,2*129,5 mm	16:9	USB	GT-XTM10.4L-1
10,4"	GT-XTM10.4W-1	253,9*150,5 mm	230,2*129,5 mm	16:9	USB	GT-XTM10.4W-1
12,1"	GT-XTM12.1L-1	286,3*172,3 mm	267,8*150,6 mm	16:9	USB	GT-XTM12.1L-1
12"	GT-XTM12L-1	284,1*171 mm	265,6*149,4 mm	16:9	USB	GT-XTM12L-1
12"	GT-XTM12L-2	262,2*204,5 mm	243,8*182,8 mm	16:9	USB	GT-XTM12L-2
12"	GT-XTM12W-1	289,2*170,4 mm	265,6*149,4 mm	16:9	USB	GT-XTM12W-1
12"	GT-XTM12W-2	267,4*203,9 mm	243,8*182,8 mm	16:9	USB	GT-XTM12W-2
15,6"	GT-XTM15.6L-1	368*215 mm	345*194mm	16:9	USB	GT-XTM15.6L-1
15,6"	GT-XTM15.6W-1	368*215 mm	345*194mm	16:9	USB	GT-XTM15.6W-1
17"	GT-XTM17L-1	364*281mm	345*259mm	4:3	USB	GT-XTM17L-1
17"	GT-XTM17W-1	369*280mm	378*212 mm	4:3	USB	GT-XTM17W-1
18,5"	GT-XTM18.5L-1	428*251 mm	409*230mm	16:9	USB	GT-XTM18.5L-1
18,5"	GT-XTM18.5W-1	433*251mm	409*230mm	16:9	USB	GT-XTM18.5W-1
19"	GT-XTM19L-1	439*258mm	420*236mm	16:9	USB	GT-XTM19L-1
19"	GT-XTM19L-2	404*311mm	386*289mm	4:3	USB	GT-XTM19L-2
19"	GT-XTM19L-3	427*277 mm	409*255 mm	16:10	USB	GT-XTM19L-3
19"	GT-XTM19W-1	444*258 mm	420*236mm	16:9	USB	GT-XTM19W-1
19"	GT-XTM19W-2	409*310mm	386*289mm	4:3	USB	GT-XTM19W
19"	GT-XTM19W-3	433*277mm	409*255 mm	16:10	USB	GT-XTM19W-3
21,5"	GT-XTM21.5L-1	494*289 mm	475*267 mm	16:9	USB	GT-XTM21.5L-1
21,5"	GT-XTM21.5W-1	499*288 mm	475*267 mm	16:9	USB	GT-XTM21.5W-1
22"	GT-XTM22L-1	492*318 mm	473*296mm	16:9	USB	GT-XTM22.0L-1
22"	GT-XTM22W-1	497*318mm	473*296mm	16:9	USB	GT-XTM22.0W-1
23,6"	GT-XTM23.6L-1	540*315mm	522*293mm	16:9	USB	GT-XTM23.6L-1
23,6"	GT-XTM23.6W-1	545*314mm	522*293mm	16:9	USB	GT-XTM23.6W-1
24"	GT-XTM24L-1	549*320mm	531*298 mm	16:9	USB	GT-XTM24L-1
24"	GT-XTM24W-1	554*319mm	531*298 mm	16:9	USB	GT-XTM24W-1
27"	GT-XTM27L-1	616*357 mm	597*336mm	16:9	USB	GT-XTM27L-1
27"	GT-XTM27W-1	621*357mm	597*336mm	16:9	USB	GT-XTM27W-1
32"	GT-XTM32L-1	726*419mm	708*398mm	16:9	USB	GT-XTM32L-1
32"	GT-XTM32W-1	731*419 millimetri	708*398mm	16:9	USB	GT-XTM32W-1
