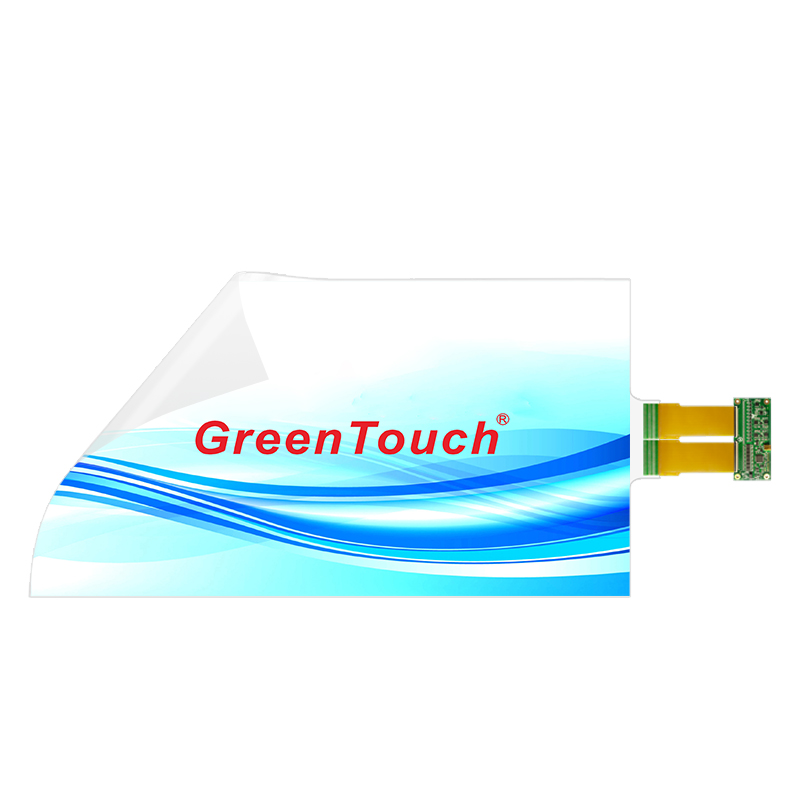

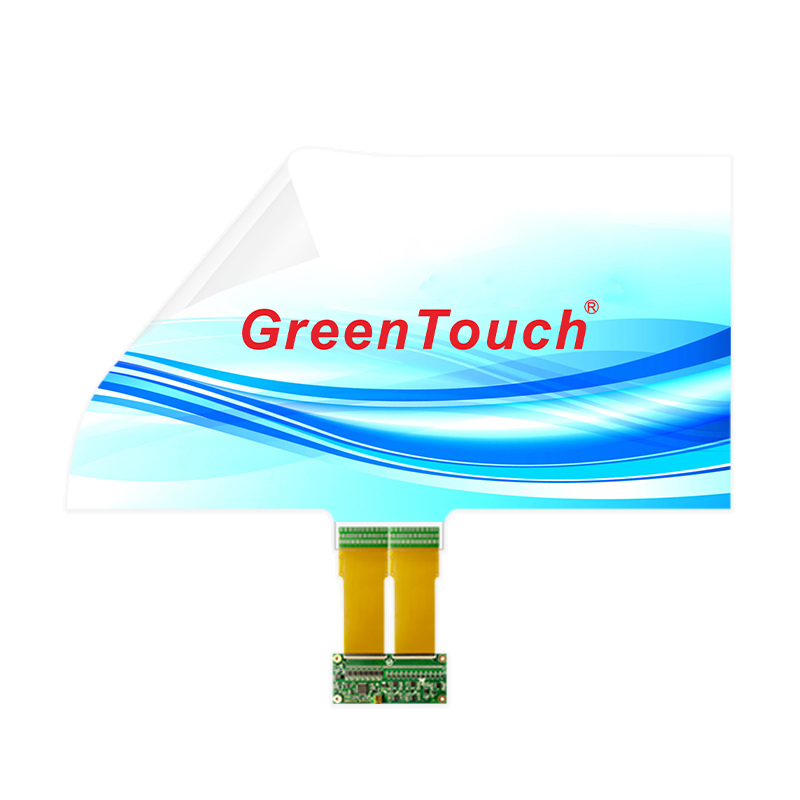

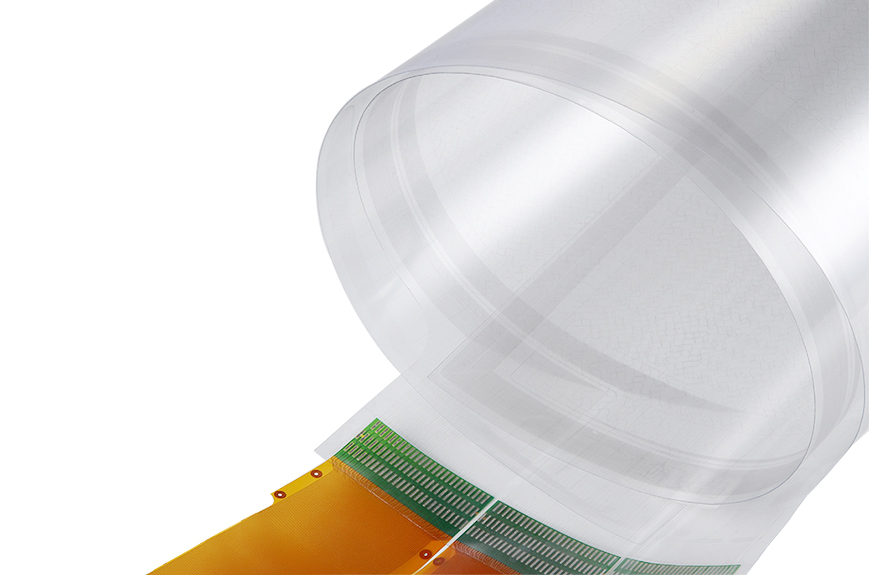

Lamina tattile interattiva da 32 a 65 pollici (serie XTA)

Lamina tattile interattiva da 32 a 65 pollici (serie XTA)

Informazioni sul prodotto

Tipo di tocco: PCAP interattivo, tocco a 20 punti

Materiale: pellicola PET trasparente ultrasottile da 0,2 mm

Applicabile a: vetro, acrilico, policarbonato

Personalizzabile: dimensioni, logo, servizi di incollatura, AG, AF, AR

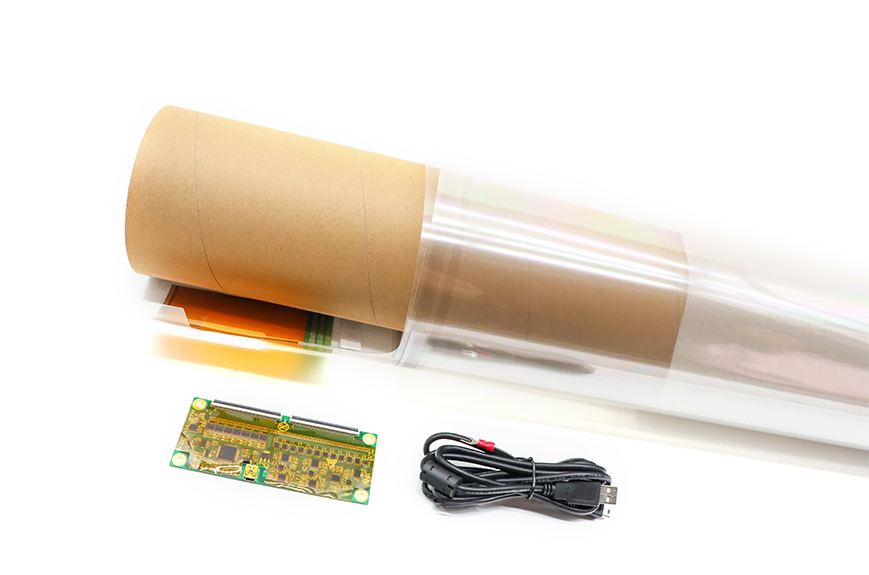

Lista imballaggio: Touch Foil*1, Controller*1, Linea USB*1

Caratteristiche

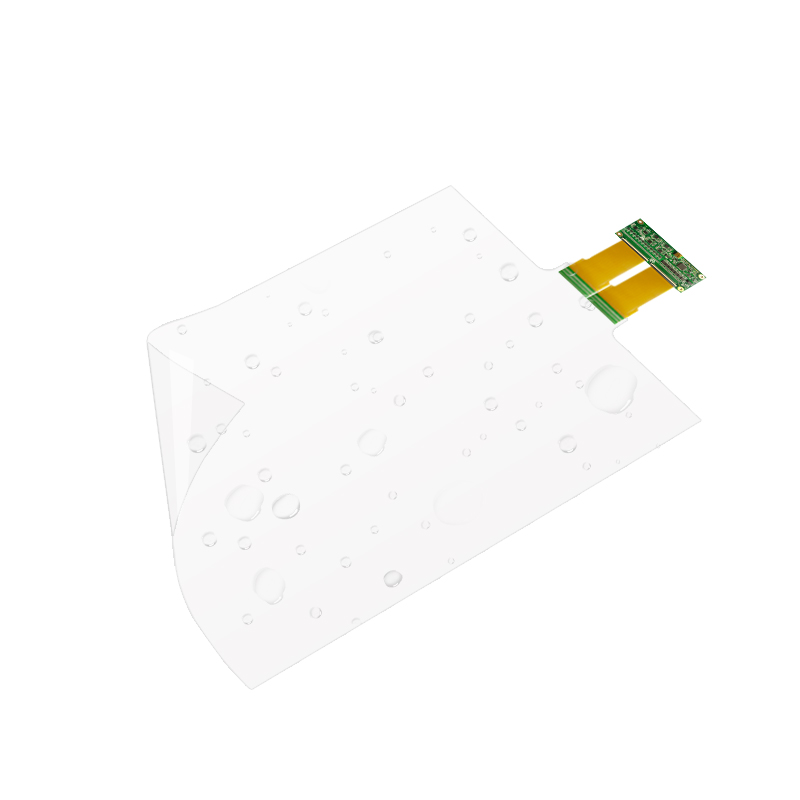

● Impermeabile IP67, antivandalo e anti-inquinamento

● Tempo di risposta rapido, inferiore a 8 ms

● Trasmittanza≥93%, forte penetrazione, antiriflesso a tutto angolo

● Può essere dritto o curvo, senza cornice integrata

● Posizionamento e tocco accurati, forte capacità di penetrazione

Ottieni un preventivo

Consulenza online

Descrizione del prodotto
Passaggi di montaggio
Specifiche
Campo di applicazione
Specifiche e download

Descrizione del prodotto

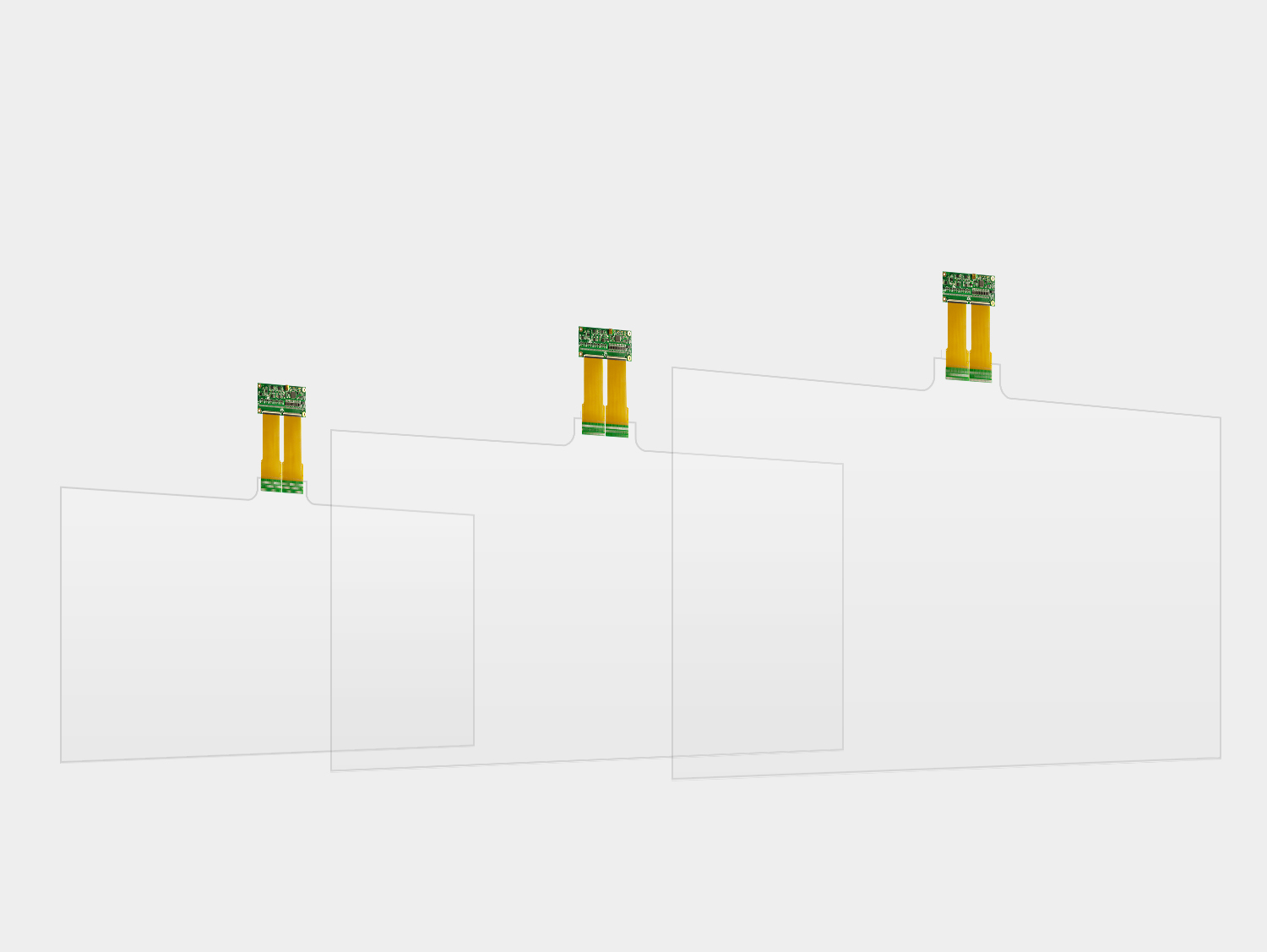

Panoramica della lamina touch capacitiva

La serie XTA di pellicole tattili interattive capacitive di GreenTouch, con le loro grandi dimensioni, trasparenza, durata e adattabilità, fornisce soluzioni tattili per campi commerciali e professionali che richiedono un elevato livello di consapevolezza spaziale e impatto visivo. Una gamma completa di dimensioni da 32" a 65" garantisce la compatibilità con: Display commerciali e vendita al dettaglio: come finestre interattive, segnaletica digitale, macchine pubblicitarie interattive; collaborazione educativa e congressuale: come lavagne intelligenti, lavagne elettroniche; terminali di servizio pubblico, apparecchiature finanziarie e self-service.

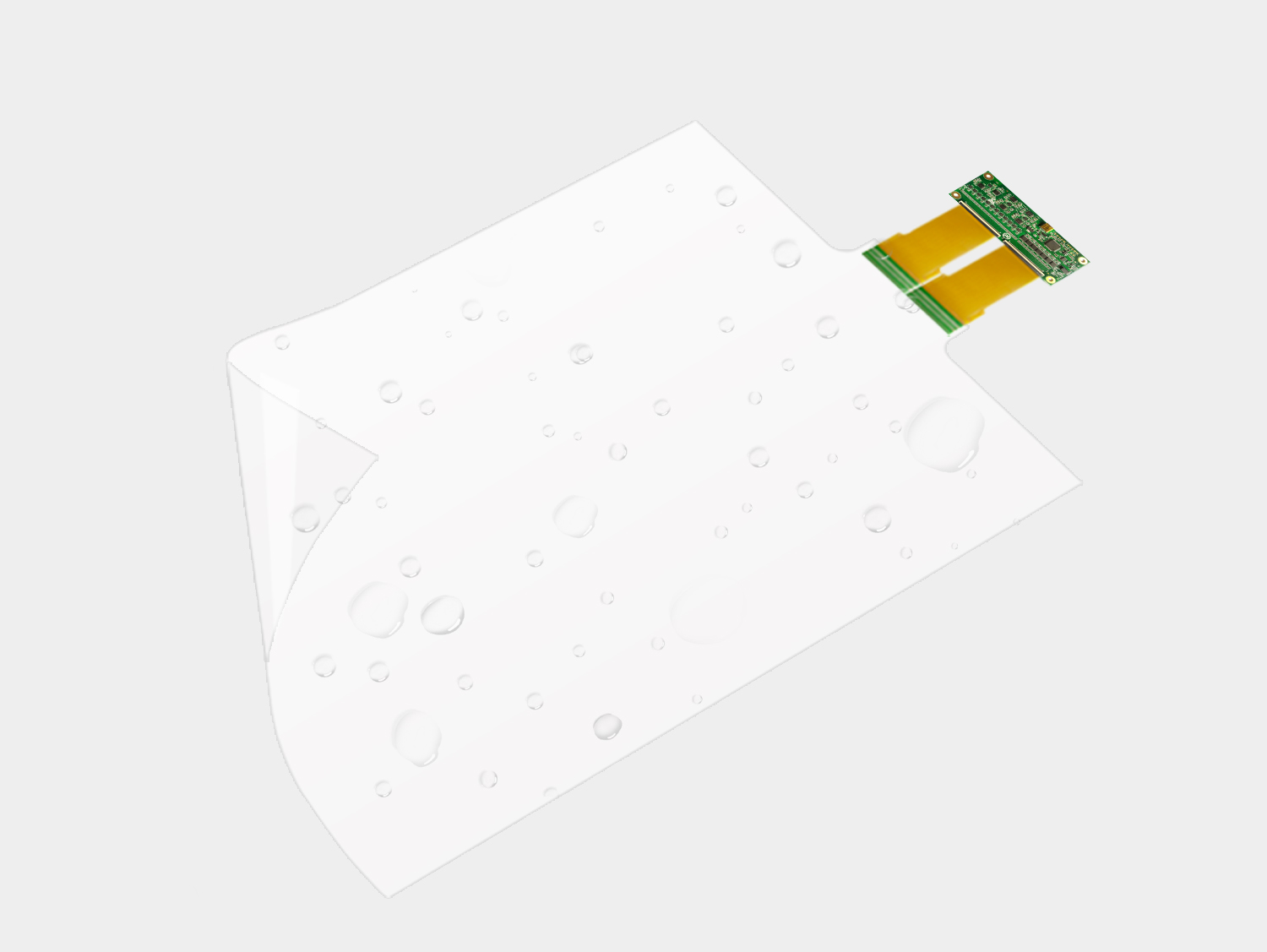

Funzione e struttura

La nostra pellicola touch capacitiva composta da due film sottili trasparenti, con uno strato di matrice a griglia costituito da uno strato di fili metallici incrociati dagli assi X e Y. Può raggiungere la completa trasparenza, sia piatta che curva, ed è impermeabile, antimacchia e priva di interferenze luminose. Dispone inoltre di un design senza bordi per il controllo touch. L'FPC ha una buona flessibilità ed elevata flessibilità, utilizza IC altamente stabile e una scheda di controllo del circuito
Connessioni e sistemi

Collegare la lamina touch PCAP è semplice, utilizzando un'interfaccia USB 2.0 a piena velocità, adotta una spina in lega di alluminio, nessun driver richiesto, solo calibrazione. Il tempo di riconoscimento USB è 3 volte quello di una normale presa USB e la velocità di trasmissione raggiunge 480 Mbps. La lamina touch GreenTouch eccelle nella compatibilità del sistema, compatibilità con Windows, Android, Linux

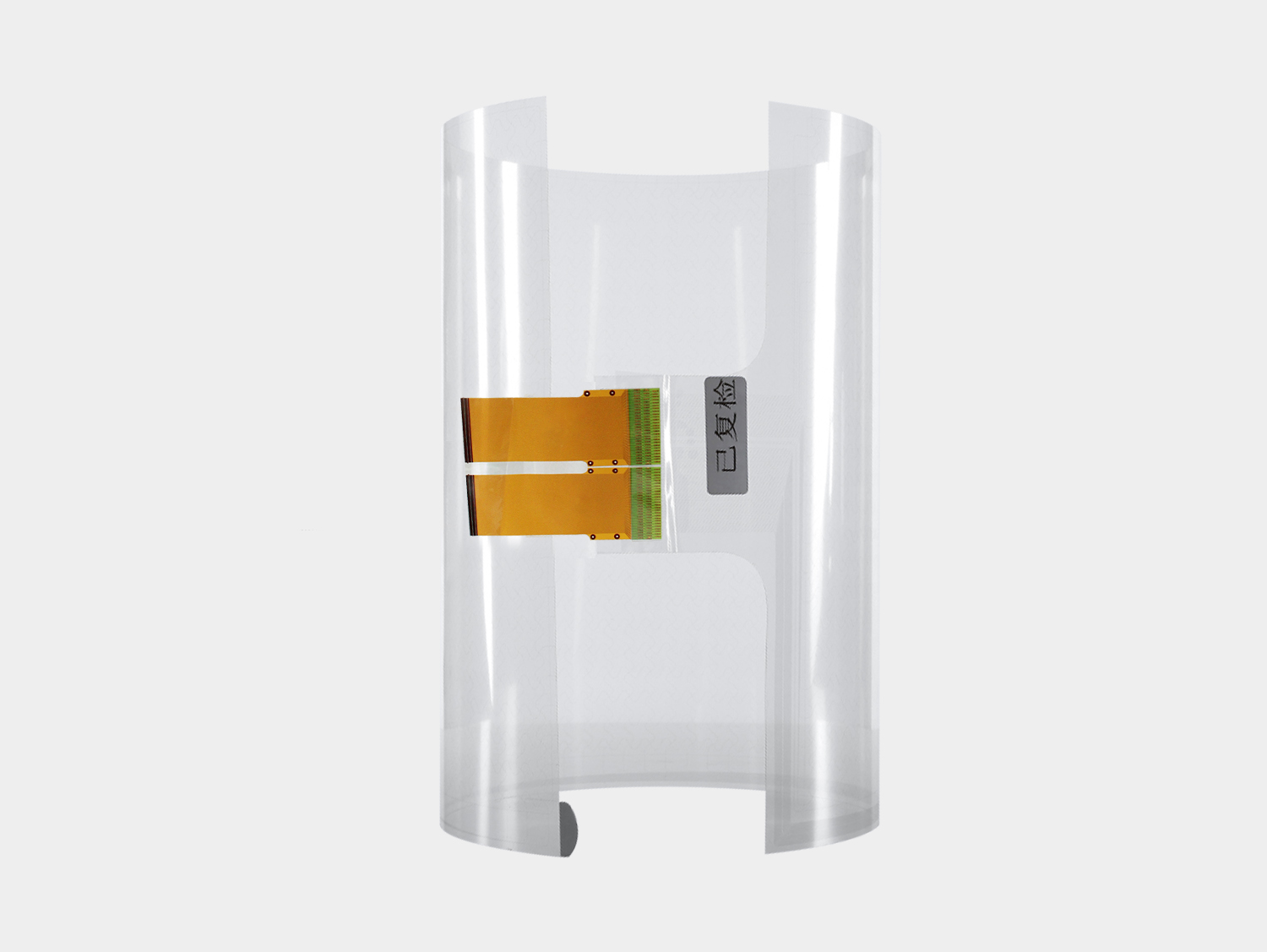

Diverse dimensioni disponibili

(Rapporto 16:9)
Dimensioni: 32", 40", 42", 43", 46", 47", 49", 55", 65" Dimensioni, logo, servizi di incollatura
altamente personalizzati
, AG, AF, AR

Passaggi di montaggio

1. Preparazione della superficie: assicurarsi che la superficie di montaggio (ad esempio, il retro del vetro o della lastra acrilica) sia pulita, piana e asciutta.
2. Allineamento e adesione: rimuovere lo strato protettivo della pellicola tattile. Allineare il lato sensibile (il lato con il modello del circuito) con la parte posteriore del supporto, farlo aderire con attenzione e utilizzare un raschietto per rimuovere le bolle d'aria per garantire una finitura liscia e senza pieghe.
3. Collegamento del controller: collegare l'estremità del circuito stampato flessibile (FPC) della pellicola touch alla scheda di controllo touch corrispondente tramite il connettore.
4. Collegamento elettrico: collegare la scheda di controllo a un computer o dispositivo di controllo principale utilizzando un cavo dati USB.
5. Installazione e calibrazione del driver: installare il driver sul computer e completare la calibrazione nelle "Impostazioni touchscreen" del sistema operativo.

Specifiche

Generale Produttore:GreenTouch Nome prodotto: Touch Foil capacitivo (serie XTA) Taglie normali:32”,40”,42”,43”,46”,47”,49”,55”,65” Garanzia: 1-3 anni Certificati:CE,FCC,RoHS

Pannello Tipo di pannello: pellicola+pellicola Dimensione diagonale: da 32 a 65 pollici Proporzioni: 16:9 Gesto tattile: fare clic, trascinare, zoomare, ruotare Deviazione: ≤0,5 mm Trasmissione:≥93% Velocità di scansione: 8 ms/fotogramma Sensore: TX56 RX96 Tecnologia touch: 20 punti di contatto capacitivi Lista imballaggio: Touch Foil*1, Controller*1, Linea USB*1 Sistema di supporto touch: Windows, Android, Linux

Ambientale Tempo di funzionamento: massimo. Non-stop 24 ore su 24, 7 giorni su 7 Temperatura operativa: da –20°C a 70°C Temperatura di conservazione: da -20°C a 70°C Umidità: 90% di umidità relativa, senza condensa

Connettività Interfaccia: USB

Conformità Certificazioni: CE,FCC,RoHS

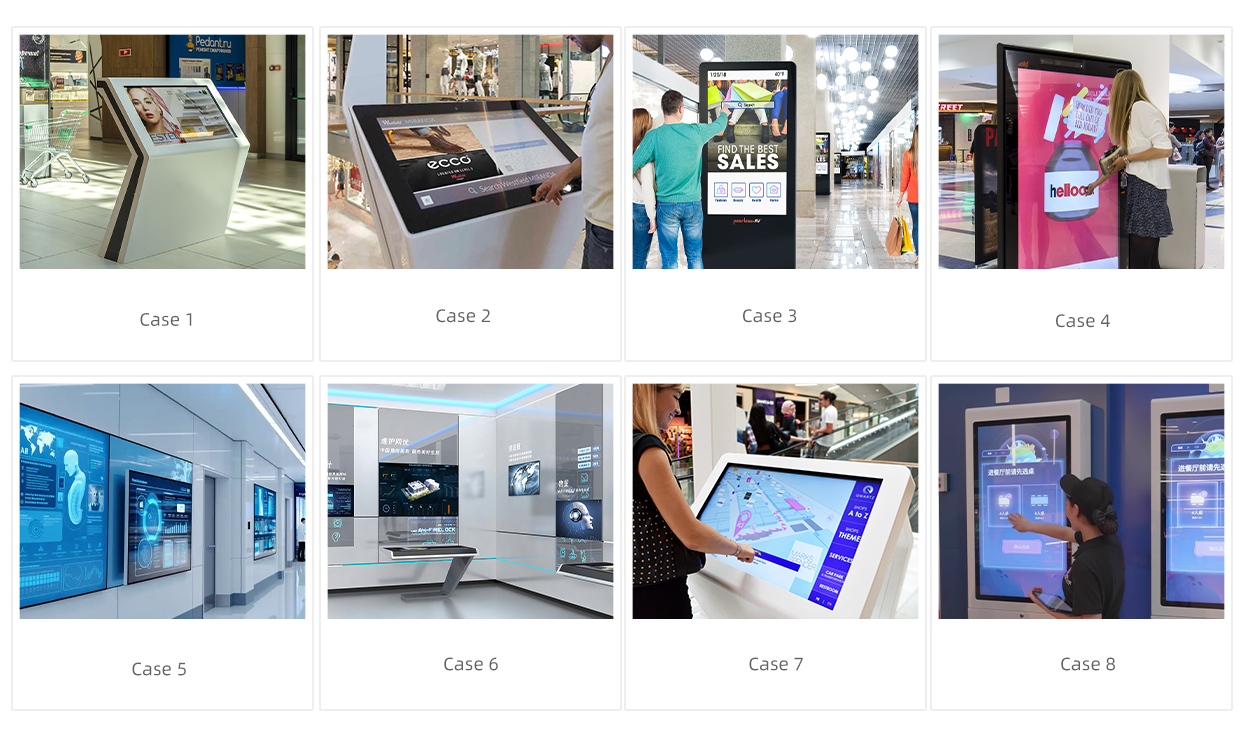

Campo di applicazione

Specifiche e download

Misurare	Modello	Dimensioni	Visualizza area	Interfaccia	Rapporto	Scarica disegni
32"	GT-XTA32L-1	731*429 mm	708*398mm	16:9	USB	GT-XTA32L-1
32"	GT-XTA32W-1	742*426mm	708*398mm	16:9	USB	GT-XTA32W-1
40"	GT-XTA40L-1	908,7*529,3 mm	885,5*498,1 mm	16:9	USB	GT-XTA40L-1
40"	GT-XTA40W-1	919,8*526,3 mm	885,5*498,1 mm	16:9	USB	GT-XTA40W-1
42"	GT-XTA42L-1	953*554,2 mm	929,8*523 mm	16:9	USB	GT-XTA42L-1
42"	GT-XTA42W-1	964,1*551,2 mm	929,8*523 mm	16:9	USB	GT-XTA42W-1
43"	GT-XTA43L-1	975*566 mm	951*535mm	16:9	USB	GT-XTA43L-1
43"	GT-XTA43W-1	986*563mm	951*535mm	16:9	USB	GT-XTA43W-1
46"	GT-XTA46L-1	1041,6*603,8 mm	1018,3*572,8 mm	16:9	USB	GT-XTA46L-1
46"	GT-XTA46W-1	1052,7*601 mm	1018,3*572,8 mm	16:9	USB	GT-XTA46W-1
47"	GT-XTA47L-1	1063*616mm	1040*585mm	16:9	USB	GT-XTA47L-1
47"	GT-XTA47W-1	1074*613mm	1040*585mm	16:9	USB	GT-XTA47W-1
49"	GT-XTA49L-1	1108*641,2 mm	1084,7*610,1 mm	16:9	USB	GT-XTA49L-1
49"	GT-XTA49W-1	1118,9*638,4 mm	1084,7*610,1 mm	16:9	USB	GT-XTA49W-1
55"	GT-XTA55L-1	1240*715mm	1217*684mm	16:9	USB	GT-XTA55L-1
55"	GT-XTA55W-1	1251*713mm	1217*684mm	16:9	USB	GT-XTA55W-1
65"	GT-XTA65L-1	1462*840mm	1438*809mm	16:9	USB	GT-XTA65L-1
65"	GT-XTA65W-1	1473*837 mm	1438*809mm	16:9	USB	GT-XTA65W-1
