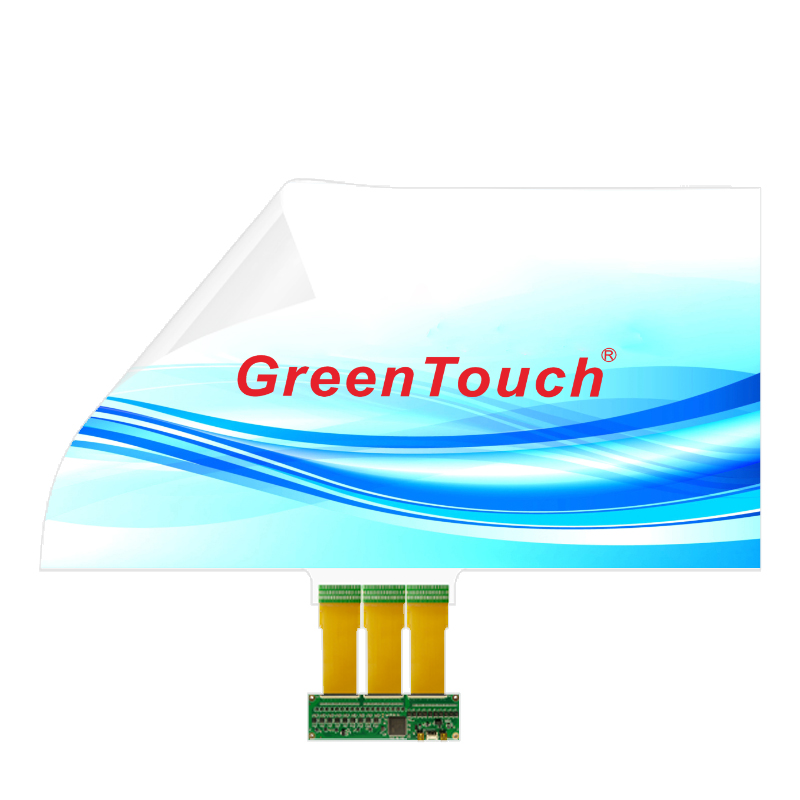

Lamina tattile interattiva da 42 a 153 pollici (serie XTB)

Lamina tattile interattiva da 42 a 153 pollici (serie XTB)

Informazioni sul prodotto

Tipo di tocco: PCAP interattivo, tocco a 40 punti

Materiale: pellicola PET trasparente ultrasottile da 0,2 mm

Applicabile a: vetro, acrilico, policarbonato

Personalizzabile: dimensioni, logo, servizi di incollatura, AG, AF, AR

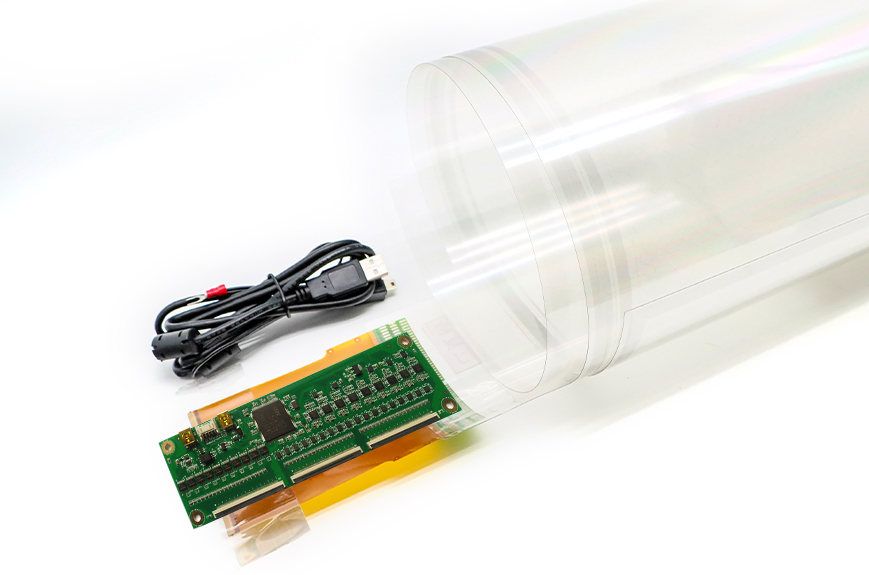

Lista imballaggio: Touch Foil*1, Controller*1, Linea USB*1

Caratteristiche

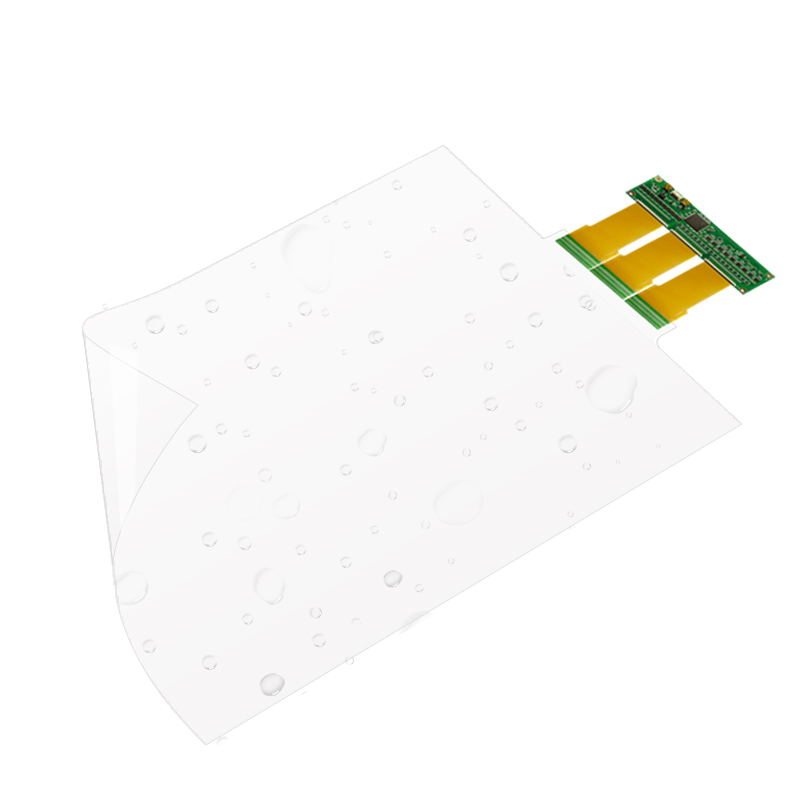

● Impermeabile IP67, antivandalo e anti-inquinamento

● Prestazioni ottiche cristalline, superficie durevole e resistente ai graffi

● Trasmittanza≥93%, forte penetrazione, antiriflesso a tutto angolo

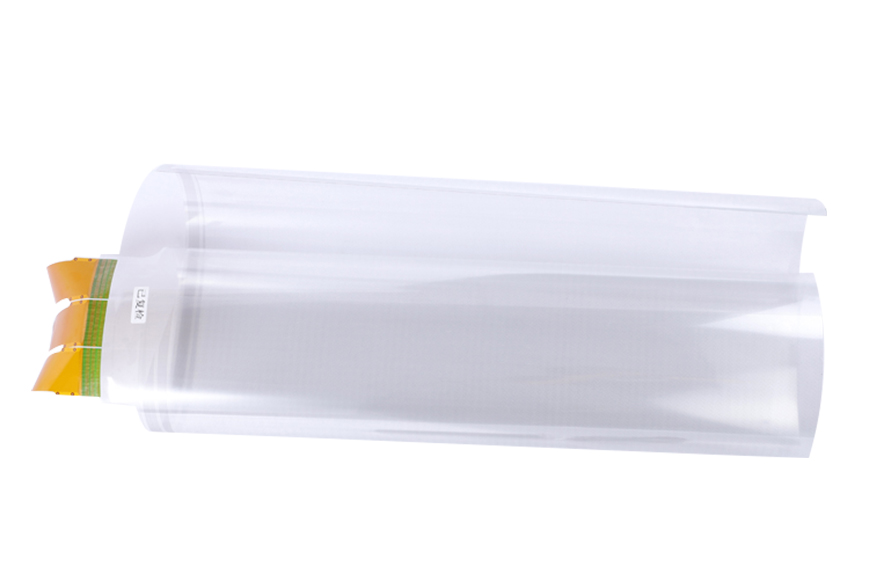

● Può essere dritto o curvo, senza cornice integrata

● Posizionamento e tocco accurati, forte capacità di penetrazione

Ottieni un preventivo

Consulenza online

Descrizione del prodotto
Passaggi di montaggio
Specifiche
Campo di applicazione
Specifiche e download

Descrizione del prodotto

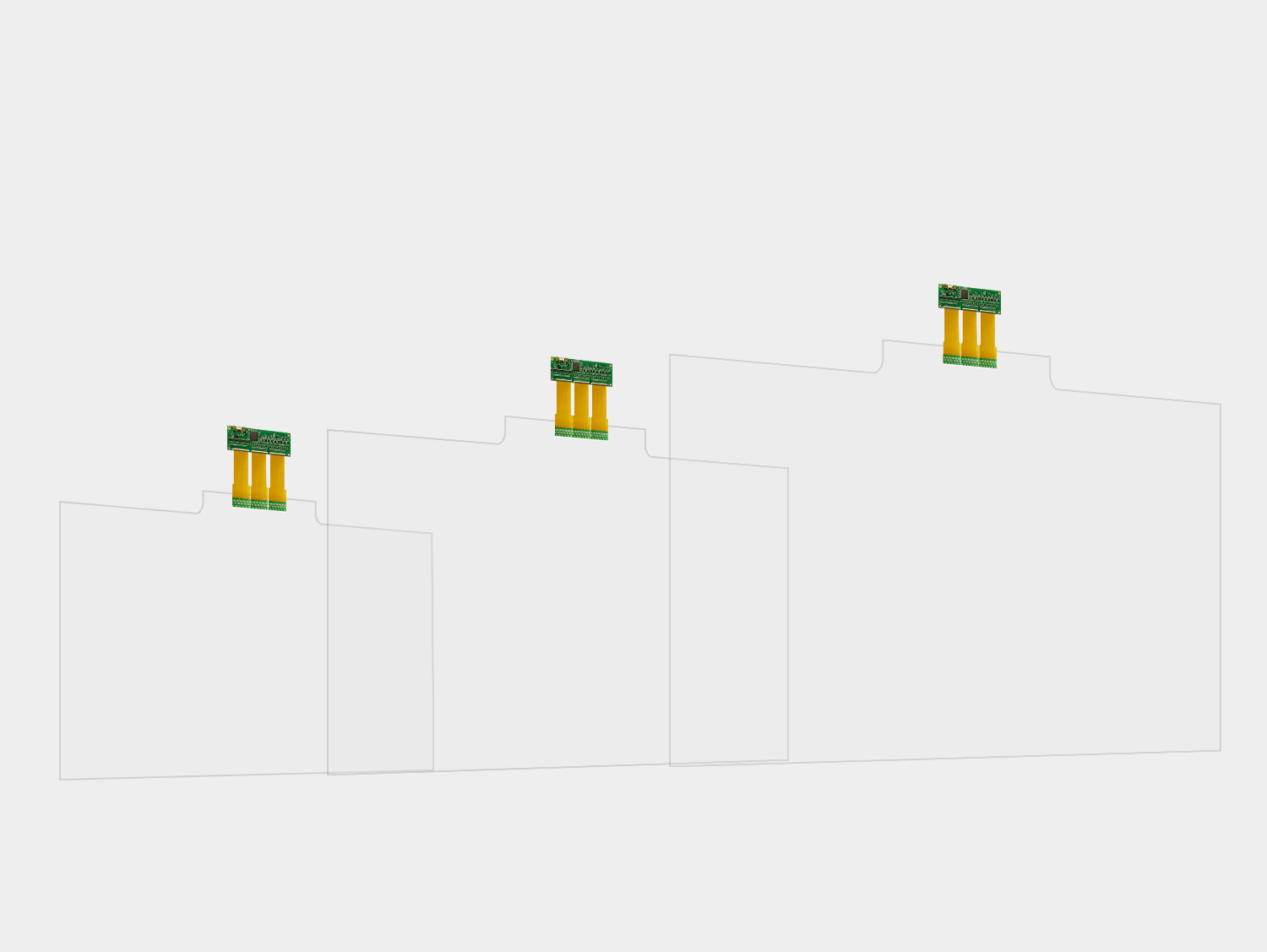

Panoramica della lamina tattile apacitiva

I fogli touch capacitivi della serie XTB da 42-110 pollici di GreenTouch sono la scelta ideale per risolvere esigenze interattive in dimensioni ultra-grandi, forme non standard e ambienti esigenti. In sostanza, potenziano un grande "vetro" o "schermo", rendendolo intelligente e interattivo. Il loro valore fondamentale risiede nella capacità di trasformare una superficie piana in un'interfaccia touch altamente interattiva con eccezionale flessibilità. Questa serie serve principalmente esposizioni commerciali, spazi pubblici e campi professionali, enfatizzando esperienze coinvolgenti e interazione multiutente.

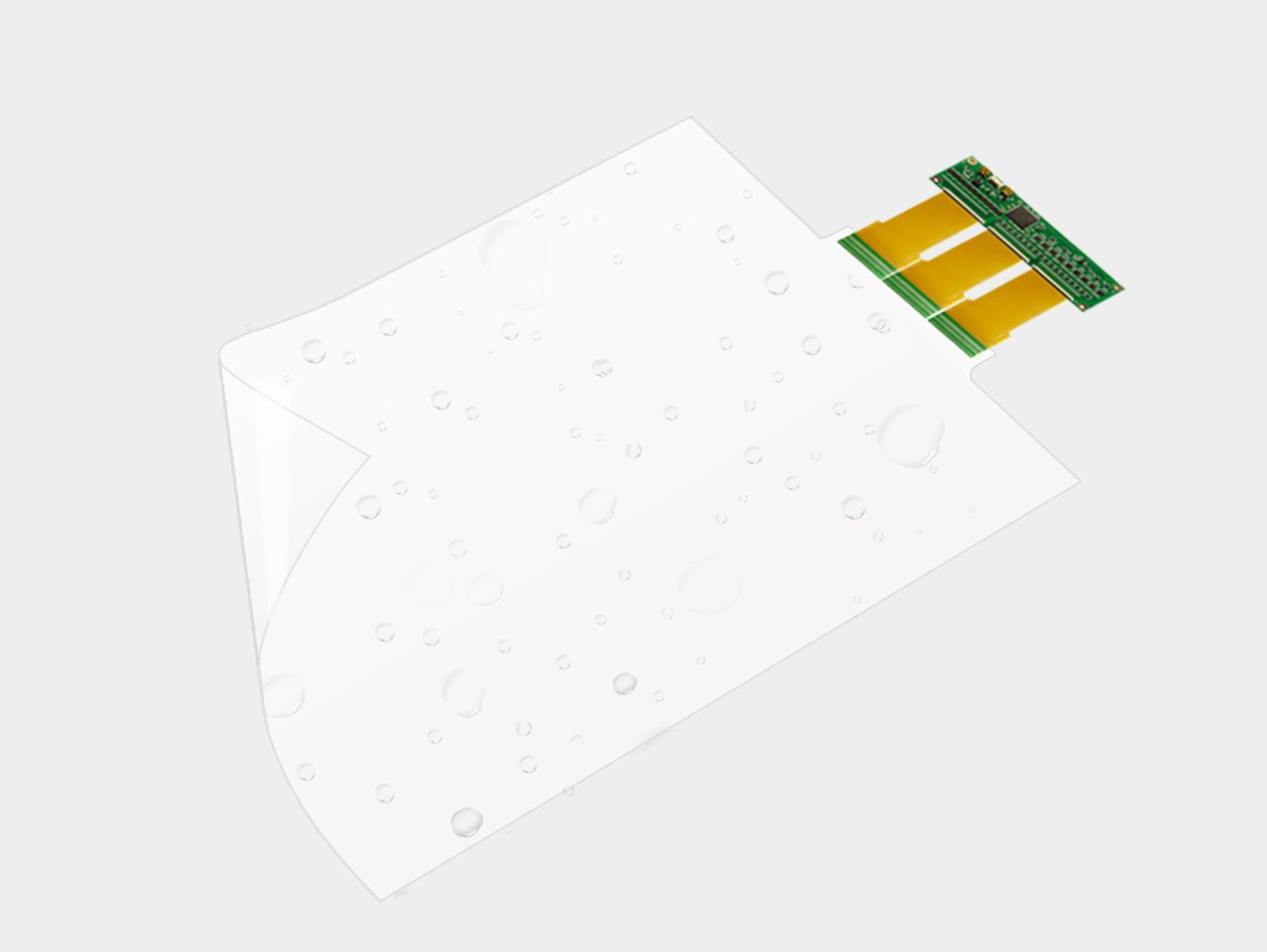

Funzione e struttura

La nostra pellicola touch capacitiva composta da due pellicole sottili trasparenti, con uno strato di matrice a griglia costituito da uno strato di fili metallici incrociati dagli assi X e Y. Può raggiungere la completa trasparenza, sia piatta che curva, ed è impermeabile, antimacchia e priva di interferenze luminose. Dispone inoltre di un design senza bordi per il controllo touch. L'FPC ha una buona flessibilità ed elevata flessibilità, utilizza IC altamente stabile e una scheda di controllo del circuito
Connessioni e sistemi

Collegare la lamina touch PCAP è semplice, utilizzando un'interfaccia USB 2.0 a piena velocità, adotta una spina in lega di alluminio, nessun driver richiesto, solo calibrazione. Il tempo di riconoscimento USB è 3 volte quello di una normale presa USB e la velocità di trasmissione raggiunge 480 Mbps. La lamina touch GreenTouch eccelle nella compatibilità del sistema, compatibilità con Windows, Android, Linux

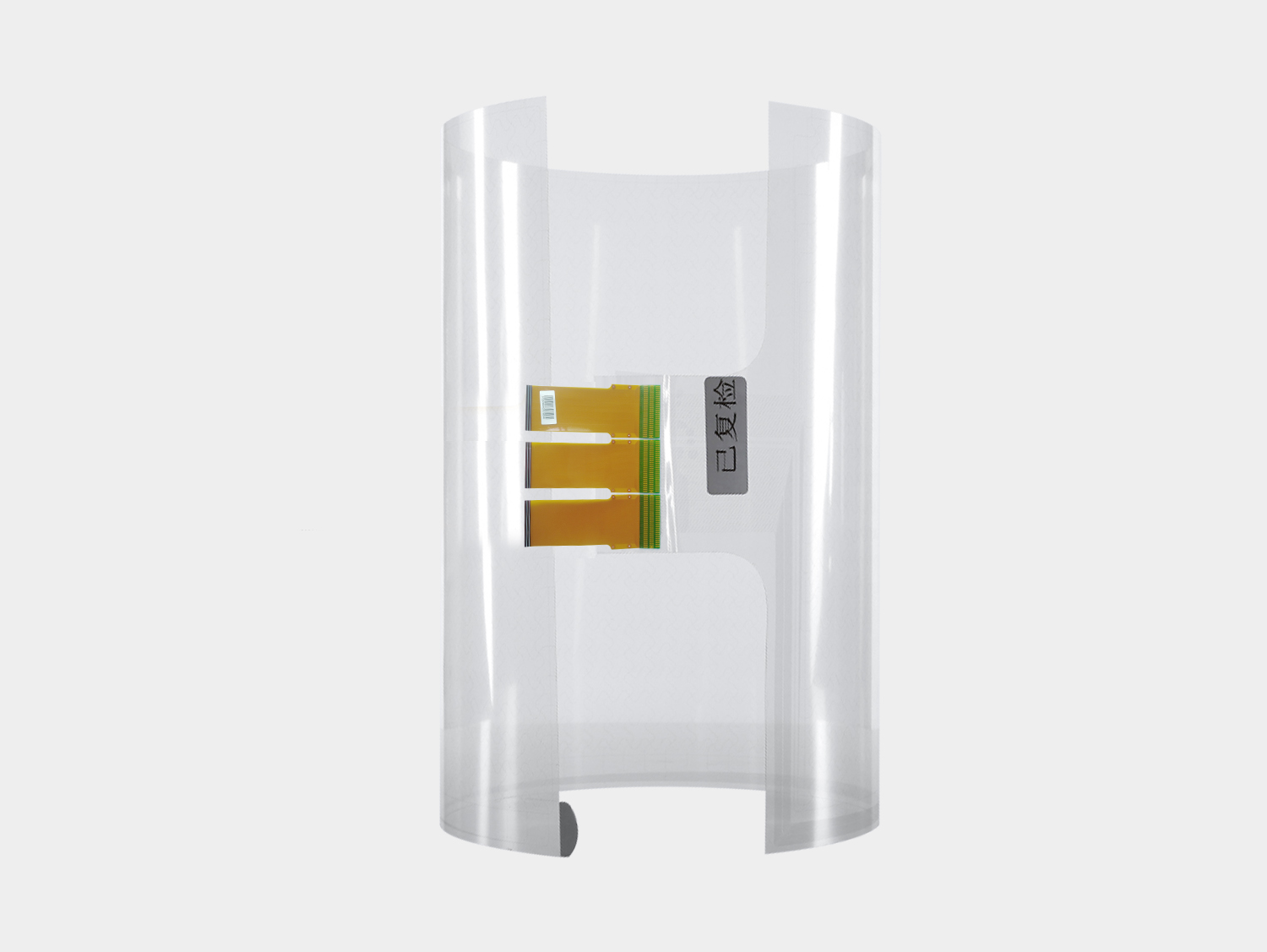

Diverse dimensioni disponibili

(Rapporto 16:9)
Dimensioni: 42", 43", 48", 49", 50", 55", 60", 65", 70", 75", 84", 86", 98", 100", 110", 153" Dimensioni, logo, servizi di incollatura
altamente personalizzati
, AG, AF, AR

Passaggi di montaggio

1. Preparazione della superficie: assicurarsi che la superficie di montaggio (ad esempio, il retro del vetro o della lastra acrilica) sia pulita, piana e asciutta.
2. Allineamento e adesione: rimuovere lo strato protettivo della pellicola tattile. Allineare il lato sensibile (il lato con il modello del circuito) con la parte posteriore del supporto, farlo aderire con attenzione e utilizzare un raschietto per rimuovere le bolle d'aria per garantire una finitura liscia e senza pieghe.
3. Collegamento del controller: collegare l'estremità del circuito stampato flessibile (FPC) della pellicola touch alla scheda di controllo touch corrispondente tramite il connettore.
4. Collegamento elettrico: collegare la scheda di controllo a un computer o dispositivo di controllo principale utilizzando un cavo dati USB.
5. Installazione e calibrazione del driver: installare il driver sul computer e completare la calibrazione nelle "Impostazioni touchscreen" del sistema operativo.

Specifiche

Generale Produttore:GreenTouch Nome prodotto: Touch Foil capacitivo (serie XTB) Taglie regolari:42”,43”,48”,49”,50”,55”,60”,65”,70”, 75”,84”,86”,98”,100”,110”,153” Garanzia: 1-3 anni Certificati:CE,FCC,RoHS

Pannello Tipo di pannello: pellicola+pellicola Dimensione diagonale: da 42 a 153 pollici Proporzioni: 16:9 Gesto tattile: fare clic, trascinare, zoomare, ruotare Deviazione: ≤0,5 mm Trasmissione:≥93% Velocità di scansione: 8 ms/fotogramma Sensore: TX80 RX142 Tecnologia touch: 40 punti di contatto capacitivi Lista di imballaggio: Touch Foil*1, Controller*1, Linea USB*1 Sistema di supporto touch: Windows, Android, Linux

Ambientale Tempo di funzionamento: massimo. Non-stop 24 ore su 24, 7 giorni su 7 Temperatura operativa: da –20°C a 70°C Temperatura di conservazione: da -20°C a 70°C Umidità: 90% di umidità relativa, senza condensa

Connettività Interfaccia: USB

Conformità Certificazioni: CE,FCC,RoHS

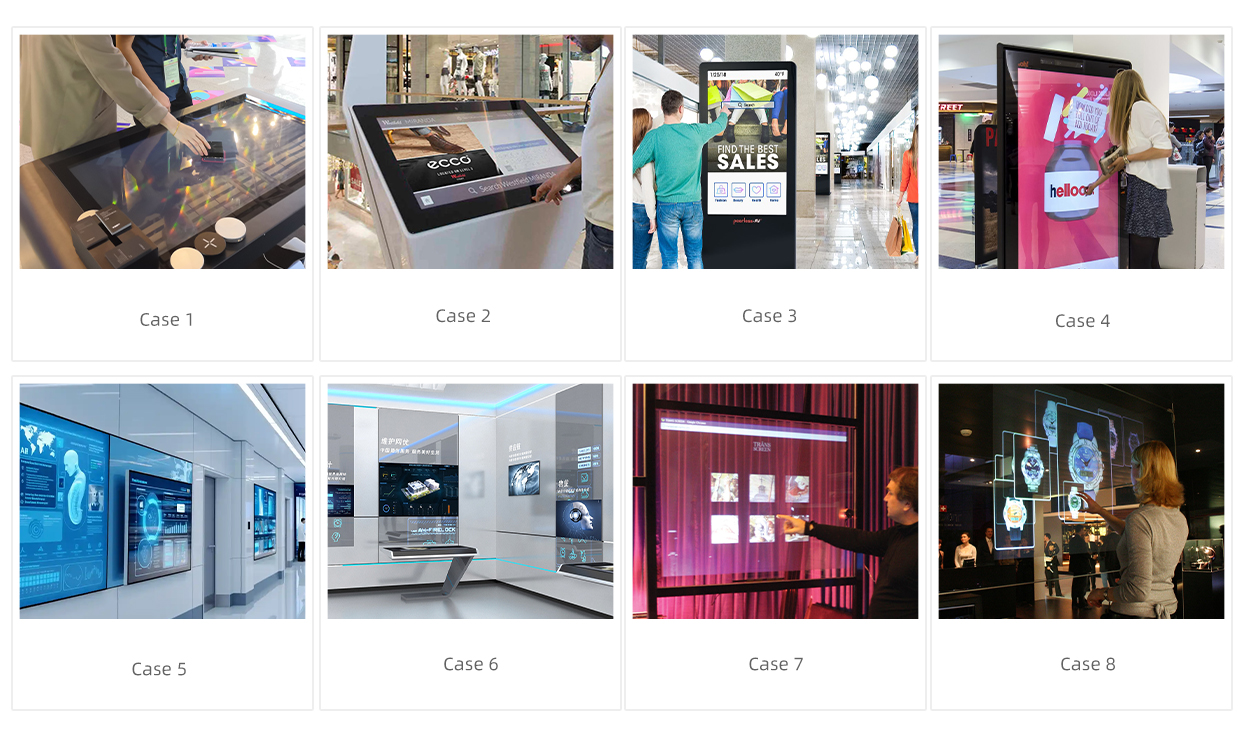

Campo di applicazione

Specifiche e download

Misurare	Modello	Dimensioni	Visualizza area	Interfaccia	Rapporto	Scarica disegni
42"	GT-XTB42L-1	956,6*561,4 mm	929,8*523 mm	16:9	USB	GT-XTB42L-1
43"	GT-XTB43L-1	978,7*573,8 mm	951,9*535,4 mm	16:9	USB	GT-XTB43L-1
43"	GT-XTB43W-1	995,5*570,6 mm	951,9*535,4 mm	16:9	USB	GT-XTB43W-1
48"	GT-XTB48W-1	1.106,1 x 632,8 mm	1062,6*597,7 mm	16:9	USB	GT-XTB48W-1
49"	GT-XTB49L-1	1111,6*648,5 mm	1084,7*610,1 mm	16:9	USB	GT-XTB49L-1
49"	GT-XTB49W-1	1128,2*645,3 mm	1084,7*610,1 mm	16:9	USB	GT-XTB49W-1
50"	GT-XTB50L-1	1133,7*661 mm	1.106,9 x 622,6 mm	16:9	USB	GT-XTB50L-1
50"	GT-XTB50W-1	1150,4*657,7 mm	1.106,9 x 622,6 mm	16:9	USB	GT-XTB50W-1
55"	GT-XTB55L-1	1244*723mm	1217*684mm	16:9	USB	GT-XTB55L-1
55"	GT-XTB55W	1261*720mm	1217*684mm	16:9	USB	GT-XTB55W-1
60"	GT-XTB60L-1	1355*785mm	1328*747mm	16:9	USB	GT-XTB60L-1
60"	GT-XTB60W-1	1371*782mm	1328*747mm	16:9	USB	GT-XTB60W-1
65"	GT-XTB65L-1	1465*847mm	1438*809mm	16:9	USB	GT-XTB65L-1
65"	GT-XTB65W-1	1482*844mm	1438*809mm	16:9	USB	GT-XTB65W-1
70"	GT-XTB70L-1	1576*909mm	1549*871mm	16:9	USB	GT-XTB70L-1
70"	GT-XTB70W-1	1592*906mm	1549*871mm	16:9	USB	GT-XTB70W-1
75"	GT-XTB75L-1	1687*972mm	1660*933mm	16:9	USB	GT-XTB75L-1
75"	GT-XTB75W-1	1703*969mm	1660*933mm	16:9	USB	GT-XTB75W-1
84"	GT-XTB84L-1	1886,4*1084,1 mm	1859,5*1046 mm	16:9	USB	GT-XTB84L-1
84"	GT-XTB84W-1	1902,6*1081,1 mm	1859,6*1046 mm	16:9	USB	GT-XTB84W-1
86"	GT-XTB86L-1	1930*1109 mm	1903*1070 mm	16:9	USB	GT-XTB86L-1
86"	GT-XTB86W-1	1946*1106 mm	1903*1070 mm	16:9	USB	GT-XTB86W-1
98"	GT-XTB98L-1	2196*1258mm	2169*1220 mm	16:9	USB	GT-XTB98L-1
98"	GT-XTB98W-1	2212*1255mm	2169*1220 mm	16:9	USB	GT-XTB98W-1
100"	GT-XTB100L-1	2240,6*1283,3 mm	2213,8*1245,2 mm	16:9	USB	GT-XTB100L-1
100"	GT-XTB100W-1	2256,8*1280,4 mm	2213,8*1245,2 mm	16:9	USB	GT-XTB100W-1
110"	GT-TXB110L-1	2462*1407,7 mm	2435,1*1369,7 mm	16:9	USB	GT-XTB110L-1
110"	GT-XTB110W-1	2478*1404,9 mm	2435,1*1369,7 mm	16:9	USB	GT-XTB110W-1
153"	GT-XTB153L-1	3666,8*1437,9 mm	3640*1400 mm	16:9	USB	GT-XTB153L-1
